Сталь AISI 409L: характеристики, применение и преимущества
Сталь марки AISI 409L представляет собой высококачественную жаропрочную коррозионностойкую сталь ферритного класса с содержанием хрома и дополнительными легирующими элементами. Благодаря своим техническим характеристикам, данный сплав широко востребован в промышленности и строительстве, где требуется устойчивость к агрессивным средам и высоким температурам.

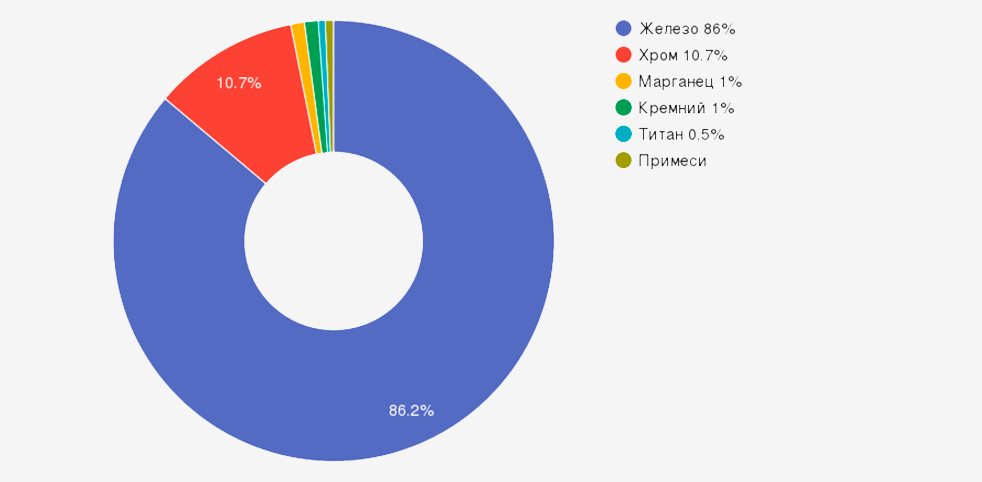

Химический состав стали AISI 409L
Основу химического состава стали AISI 409L составляет хром, который обеспечивает её коррозионную стойкость и жаропрочные свойства. Точный химический состав согласно международному стандарту включает следующие элементы:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Хром (Cr) | 10,5-11,7 | Обеспечивает коррозионную стойкость, повышает прочностные характеристики |
| Углерод (C) | ≤ 0,03 | Низкое содержание предотвращает межкристаллитную коррозию |
| Марганец (Mn) | ≤ 1,0 | Повышает прочность и устойчивость к износу |
| Кремний (Si) | ≤ 1,0 | Улучшает окалиностойкость и жаропрочность |
| Титан (Ti) | ≤ 0,5 | Стабилизирует структуру, предотвращает выделение карбидов хрома |
| Никель (Ni) | ≤ 0,5 | Повышает пластичность и вязкость |
| Азот (N) | ≤ 0,03 | Повышает прочность и коррозионную стойкость |
| Фосфор (P) | ≤ 0,04 | Повышает прочность, но снижает пластичность |
| Сера (S) | ≤ 0,02 | Примесь, контролируется для сохранения качества |
Благодаря оптимальному соотношению легирующих элементов, сталь AISI 409L обладает сбалансированным набором свойств, включая коррозионную стойкость, термостойкость и технологичность при обработке.
Механические свойства стали AISI 409L
Сталь AISI 409L характеризуется высокими показателями механических свойств, что делает её привлекательным материалом для различных промышленных применений:
| Характеристика | Значение |
|---|---|
| Предел текучести | 205-310 МПа |
| Временное сопротивление разрыву | 380-450 МПа |
| Относительное удлинение | 22-25% |
| Твёрдость по Бринеллю | 160-180 HB |
| Модуль упругости | 200 ГПа |
| Усталостная прочность | Высокая |
| Ударная вязкость | 90-120 Дж/см² |
К основным преимуществам механических свойств стали AISI 409L относятся:
- Повышенная пластичность, обеспечивающая хорошую обрабатываемость
- Высокая усталостная прочность при циклических нагрузках
- Устойчивость к растрескиванию при термических воздействиях
- Стабильность механических характеристик в широком температурном диапазоне
- Оптимальное сочетание прочности и пластичности
Термообработка стали AISI 409L
Термическая обработка играет важную роль в формировании окончательных характеристик изделий из стали AISI 409L. Основными видами термообработки для данной марки являются:
Отжиг
Проводится при температуре 750-850°C с последующим медленным охлаждением. Позволяет снять внутренние напряжения, повысить пластичность и улучшить обрабатываемость.
Нормализация
Осуществляется при нагреве до 850-900°C с последующим охлаждением на воздухе. Способствует формированию однородной структуры и улучшению механических свойств.
Особенности сварки
Сталь AISI 409L обладает хорошей свариваемостью, что позволяет использовать различные методы сварки без риска межкристаллитной коррозии. При сварке рекомендуется:
- Предварительный подогрев до 150-200°C
- Использование присадочного материала с аналогичным химическим составом
- Защита сварочной ванны инертным газом для предотвращения окисления
- Минимизация тепловложения для сохранения структуры
После сварки рекомендуется провести термическую обработку для снятия остаточных напряжений.
Физические свойства стали AISI 409L
Сталь AISI 409L обладает следующими физическими характеристиками:
| Характеристика | Значение |
|---|---|
| Плотность | 7,7 г/см³ |
| Температура плавления | 1425-1510°C |
| Коэффициент теплового расширения | 11,7 × 10⁻⁶ K⁻¹ (20-100°C) |
| Теплопроводность | 25 Вт/м·K |
| Удельное электрическое сопротивление | 0,60 мкОм·м |
| Максимальная температура эксплуатации | 815°C |
Благодаря ферритной кристаллической структуре, сталь AISI 409L обладает хорошими магнитными свойствами, что иногда используется в определенных технических решениях.
Особенности использования стали AISI 409L
При работе со сталью AISI 409L следует учитывать её специфические эксплуатационные характеристики:
Коррозионная стойкость
Сталь AISI 409L обладает высокой стойкостью к:
- Атмосферной коррозии в различных климатических условиях
- Воздействию выхлопных газов и продуктов сгорания топлива
- Умеренно агрессивным химическим средам
- Окислению при повышенных температурах
Технологичность обработки
Материал характеризуется хорошей обрабатываемостью резанием, штамповкой и гибкой. При механической обработке рекомендуется использовать следующие режимы:
- Скорость резания: 120-150 м/мин
- Подача: 0,1-0,3 мм/об
- Охлаждение при интенсивных режимах обработки
Особенности и ограничения
При эксплуатации изделий из стали AISI 409L следует учитывать:
- Возможность сенсибилизации при длительной работе в диапазоне температур 425-815°C
- Умеренную стойкость к точечной и щелевой коррозии в средах, содержащих хлориды
- Необходимость защиты поверхности при абразивном воздействии
Формы поставки стали AISI 409L
Компания "ОборонСпецСплав" предлагает сталь AISI 409L в различных формах поставки:
- Листовой прокат — толщина от 0,5 до 10 мм, размеры листов до 2000×6000 мм
- Рулонная сталь — толщина от 0,5 до 3 мм, ширина до 1500 мм
- Круглый прокат — диаметр от 5 до 200 мм
- Трубы — различного сечения и диаметра (круглые, профильные, квадратные)
- Полосы — толщина от 0,5 до 10 мм, ширина до 600 мм
- Проволока — диаметр от 0,5 до 12 мм
Весь металлопрокат поставляется с сертификатами качества и полностью соответствует международным стандартам.
Области применения стали AISI 409L
Благодаря сочетанию жаропрочности, коррозионной стойкости и технологичности, сталь AISI 409L широко применяется в различных отраслях промышленности:
Автомобильная промышленность
- Выхлопные системы и глушители
- Каталитические нейтрализаторы
- Теплообменники и радиаторы
- Различные детали двигателя, работающие при повышенных температурах
Химическая промышленность
- Оборудование для переработки нефтепродуктов
- Ёмкости для хранения агрессивных сред
- Трубопроводы для транспортировки химических веществ
Энергетика
- Элементы тепловых электростанций
- Теплообменное оборудование
- Котельное оборудование
Строительство
- Фасадные системы и облицовка
- Кровельные материалы
- Ограждающие конструкции
Сельскохозяйственная техника
- Элементы выхлопных систем тракторов и комбайнов
- Детали и компоненты, подверженные воздействию агрессивных сред
Благодаря универсальности и надежности, сталь AISI 409L также находит применение в пищевой промышленности, производстве бытовой техники и других отраслях, где требуется сочетание прочности и коррозионной стойкости.
Российские и зарубежные аналоги стали AISI 409L
Для удобства выбора материала приводим сравнительную таблицу аналогов стали AISI 409L в различных системах стандартизации:
| Страна | Стандарт | Марка | Примечание |
|---|---|---|---|
| Россия | ГОСТ | 03Х13 | Наиболее близкий аналог |
| Германия | DIN | 1.4512 | Полный аналог |
| Япония | JIS | SUS 409L | Полный аналог |
| Европа | EN | X2CrTi12 | Близкий аналог |
При замене стали AISI 409L на аналоги рекомендуется учитывать незначительные различия в химическом составе и механических свойствах для обеспечения требуемых характеристик изделий.
Вопросы и ответы о стали AISI 409L
Чем отличается сталь AISI 409L от обычных конструкционных сталей?
В отличие от обычных конструкционных сталей, AISI 409L содержит повышенное количество хрома (10,5-11,7%), что обеспечивает коррозионную стойкость. Также она имеет низкое содержание углерода (≤0,03%), что предотвращает выделение карбидов хрома и снижает риск межкристаллитной коррозии. Благодаря титану в составе, сталь имеет стабилизированную структуру и сохраняет свои свойства при нагреве.
Какова максимальная температура эксплуатации изделий из стали AISI 409L?
Сталь AISI 409L может эксплуатироваться при температурах до 815°C без значительной потери механических свойств и коррозионной стойкости. При этом оптимальный диапазон длительной эксплуатации составляет от -40°C до 700°C.
Насколько сложна обработка стали AISI 409L?
Сталь AISI 409L характеризуется хорошей обрабатываемостью. Она легко поддается резке, сверлению, фрезерованию и другим видам механической обработки. Также хорошо формуется при штамповке и гибке. При сварке требуется соблюдение определенных технологических приемов для предотвращения охрупчивания зоны термического влияния.
Какие преимущества имеет сталь AISI 409L перед аустенитными нержавеющими сталями?
По сравнению с аустенитными сталями (например, AISI 304), сталь AISI 409L имеет следующие преимущества: более низкая стоимость из-за меньшего содержания никеля, лучшая теплопроводность, более высокая стойкость к хлоридным средам, меньший коэффициент теплового расширения, что снижает деформации при нагреве, магнитная восприимчивость, которая может быть полезна в определенных применениях.
Подходит ли сталь AISI 409L для изготовления изделий, контактирующих с пищевыми продуктами?
Да, сталь AISI 409L можно использовать для изготовления оборудования, контактирующего с пищевыми продуктами, благодаря её коррозионной стойкости и отсутствию вредных примесей. Однако для прямого контакта с агрессивными пищевыми средами (кислоты, соли) часто предпочтительнее использовать стали с более высоким содержанием хрома (например, AISI 430 или AISI 304).
Заключение
Сталь AISI 409L представляет собой оптимальное сочетание технических характеристик, универсальности применения и экономической эффективности. Благодаря своим жаропрочным и коррозионностойким свойствам, она является отличным выбором для изготовления ответственных деталей и конструкций, эксплуатируемых в условиях повышенных температур и агрессивных сред.
Компания "ОборонСпецСплав" предлагает широкий ассортимент проката из стали AISI 409L с полным комплектом сопроводительной документации. Наши специалисты готовы проконсультировать по вопросам выбора оптимальной марки стали для конкретных условий эксплуатации и помочь с подбором необходимых позиций из складской программы.
Информация для данной статьи подготовлена на основе актуальных технических стандартов ASTM, ГОСТ Р 53932-2010, а также опыта металлургов и инженеров компании "ОборонСпецСплав", работающих с данной маркой стали более 15 лет.
