AISI 409: экономичная ферритная нержавеющая сталь для массовых применений

AISI 409 представляет собой низкоуглеродистую жаропрочную ферритную нержавеющую сталь с умеренным содержанием хрома, что обеспечивает оптимальное сочетание коррозионной стойкости и стоимости. Этот материал стал стандартом экономичных решений в автомобильной промышленности и других массовых применениях, где требуется повышенная стойкость к окислению при умеренных температурах. Благодаря простоте производства и доступности, AISI 409 помогает снизить затраты при сохранении необходимого уровня эксплуатационных свойств.

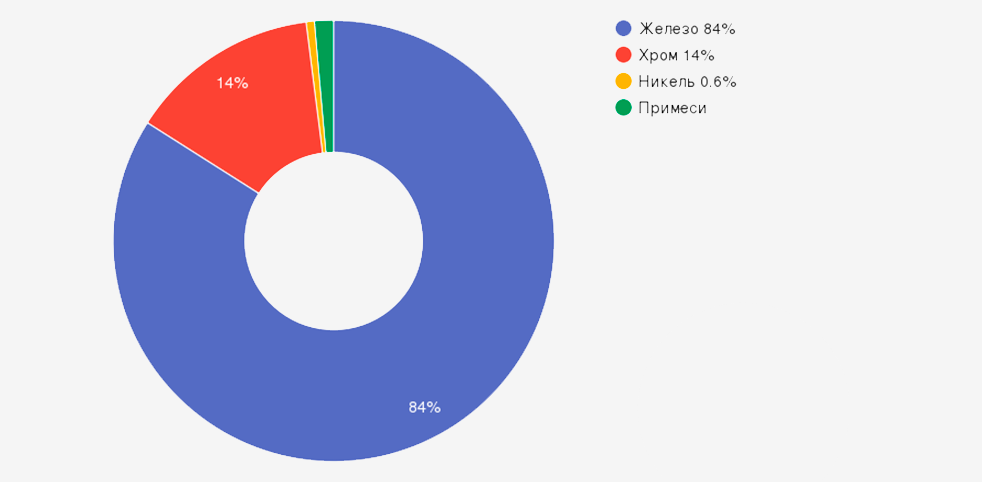

Химический состав и кристаллическая структура

AISI 409 отличается от других нержавеющих сталей сбалансированным составом с акцентом на экономичность:

Элемент	Содержание, %	Влияние на свойства
Железо (Fe)	основа (~84)	Основа сплава, формирует металлическую матрицу
Хром (Cr)	12-14	Обеспечивает коррозионную стойкость, образует защитную пассивную пленку
Титан (Ti)	≤0,7	Стабилизатор углерода, предотвращает межкристаллитную коррозию
Никель (Ni)	≤0,6	Повышает пластичность и вязкость
Марганец (Mn)	≤0,8	Повышает прочность, улучшает обрабатываемость
Кремний (Si)	≤0,8	Улучшает жаростойкость, раскисляет сплав
Углерод (C)	≤0,08	Повышает прочность, но снижает коррозионную стойкость
Фосфор (P)	≤0,03	Вредная примесь, строго контролируется
Сера (S)	≤0,025	Вредная примесь, снижает коррозионную стойкость

Особенности ферритной структуры

• Объемно-центрированная кубическая (ОЦК) решетка
• Ферромагнитные свойства при всех температурах до точки Кюри
• Отсутствие фазовых переходов при нагреве (до 850°C)
• Пониженная пластичность по сравнению с аустенитными сталями
• Склонность к росту зерна при нагреве выше 950°C

Отличия от других классов нержавеющих сталей

Свойство	Ферритная (AISI 409)	Аустенитная (AISI 304)	Мартенситная (AISI 410)
Магнитные свойства	Магнитная	Немагнитная	Магнитная
Кристаллическая решетка	ОЦК	ГЦК	ОЦТ
Содержание никеля	Низкое (≤0,6%)	Высокое (8-12%)	Низкое (≤0,6%)
Упрочняемость при закалке	Не упрочняется	Не упрочняется	Упрочняется

Механические и физические свойства

AISI 409 демонстрирует сбалансированный комплекс механических характеристик:

• Предел прочности: 430-480 МПа
• Предел текучести: 240-260 МПа
• Относительное удлинение: 20-25%
• Твердость: 149-159 HB
• Ударная вязкость: 50-70 Дж/см²
• Модуль упругости: 200 ГПа
• Плотность: 7,75 г/см³
• Температура плавления: 1480-1510°C
• Теплопроводность: 25-30 Вт/(м·К)
• Коэффициент теплового расширения: 11,5×10⁻⁶/°C

Магнитные свойства

• Ферромагнетик при комнатной температуре
• Относительная магнитная проницаемость: 600-800
• Коэрцитивная сила: 790-850 А/м
• Точка Кюри: около 740°C
• Остаточная магнитная индукция: 1,0-1,2 Тл

Высокотемпературные свойства

• Рабочая температура: до 750°C непрерывно
• Сохранение механических свойств до 550°C
• Жаростойкость (окалиностойкость) до 650°C
• Устойчивость к термоциклированию: умеренная
• Сохранение прочности при кратковременном нагреве: до 800°C

Коррозионная стойкость

Особенности коррозионной стойкости

AISI 409 обладает умеренной коррозионной стойкостью, обусловленной содержанием хрома:

• Атмосферная коррозия: хорошая стойкость
• Слабоагрессивные среды: удовлетворительная стойкость
• Органические кислоты: ограниченная стойкость
• Минеральные кислоты: низкая стойкость
• Щелочные растворы: умеренная стойкость

Сравнение с другими марками

Среда	AISI 409	AISI 430	AISI 304
Атмосфера сельской местности	Хорошая	Очень хорошая	Отличная
Городская атмосфера	Удовлетворительная	Хорошая	Отличная
Морская атмосфера	Ограниченная	Удовлетворительная	Хорошая
Выхлопные газы	Хорошая	Хорошая	Отличная

Защитные покрытия

• Гальваническое покрытие: цинкование, хромирование
• Лакокрасочные покрытия: эпоксидные, полиуретановые
• Пассивация: в растворах на основе азотной кислоты
• Электрохимическое полирование

Технологии обработки

Термическая обработка

• Температура закалки: 960-1020°C
• Температура отпуска: 680-780°C
• Отжиг: 750-850°C
• Нормализация: 900-950°C
• Рекристаллизационный отжиг: 750-800°C

Свариваемость

AISI 409 относится к ограниченно свариваемым сталям:

• Дуговая сварка в защитных газах (TIG/MIG)
• Контактная точечная сварка
• Лазерная сварка
• Плазменная сварка

Особенности сварки

• Предварительный подогрев: 100-150°C (рекомендуется)
• Рекомендуемый присадочный материал: ER409 или ER430
• Склонность к росту зерна в зоне термического влияния
• Снижение пластичности сварного соединения
• Необходимость защиты от атмосферного воздействия

Обработка давлением

• Пластическая деформация: умеренная способность
• Горячая обработка: 900-1100°C
• Холодная штамповка: ограниченные возможности
• Гибка: минимальный радиус 2-3t
• Вытяжка: с ограничениями

Механическая обработка

• Резание: умеренная обрабатываемость
• Шлифование: требуется специальный инструмент
• Полирование: средняя полируемость
• Сверление: скорость резания на 20-30% ниже, чем для углеродистых сталей

Формы поставки и изделия

Компания ОборонСпецСплав предлагает AISI 409 в различных формах:

Листовой прокат

• Холоднокатаные листы: 0,5-6 мм
• Горячекатаные листы: 3-50 мм
• Рулоны: толщина 0,5-3 мм, ширина до 1500 мм
• Полосы: толщина 0,5-10 мм, ширина до 500 мм

Сортовой прокат

• Круглые прутки: диаметр 5-150 мм
• Квадратные профили: 5×5 до 100×100 мм
• Шестигранники: размером 8-75 мм
• Проволока: диаметр 0,5-10 мм

Трубная продукция

• Сварные трубы: диаметр 8-500 мм
• Профильные трубы: квадратные, прямоугольные
• Тонкостенные трубы: толщина стенки от 0,5 мм

Крепежные изделия

• Болты, гайки, шайбы
• Шпильки и штифты
• Заклепки и специальный крепеж

Промышленные применения

Благодаря экономичности и умеренной коррозионной стойкости, AISI 409 находит широкое применение:

Автомобильная промышленность

• Выхлопные системы и глушители
• Катализаторы и резонаторы
• Теплозащитные экраны
• Детали топливной системы
• Элементы крепления

Транспортное машиностроение

• Кузовные детали железнодорожных вагонов
• Элементы вентиляции и воздуховоды
• Детали оборудования морских судов
• Элементы сельскохозяйственной техники

Химическая промышленность

• Теплообменное оборудование для неагрессивных сред
• Резервуары для хранения
• Трубопроводы для слабоагрессивных сред
• Вентиляционные системы

Пищевая промышленность

• Упаковочные и фасовочные линии
• Конвейерные системы
• Оборудование для транспортировки продукции
• Несущие конструкции

Электротехническая промышленность

• Детали электродвигателей
• Магнитопроводы
• Элементы трансформаторов
• Электромагниты и якоря
• Корпуса электроприборов

Отечественные и зарубежные аналоги

Российские аналоги

• 08Х13 - прямой аналог по ГОСТ 5632
• 12Х13 - с повышенным содержанием углерода
• 08Х17Т - с повышенным содержанием хрома

Зарубежные аналоги

• SUS 409 (JIS) - японский стандарт
• 1.4512 (EN) - европейское обозначение
• X2CrTi12 - по европейской классификации
• S40900 (UNS) - американская система обозначений

Преимущества и ограничения применения

Ключевые преимущества

• Экономичность (низкое содержание никеля)
• Ферромагнитные свойства
• Хорошая жаростойкость до 650°C
• Стойкость к коррозии в слабоагрессивных средах
• Хорошая свариваемость для ферритной стали
• Низкий коэффициент теплового расширения

Ограничения применения

• Ограниченная пластичность (по сравнению с аустенитными сталями)
• Умеренная коррозионная стойкость в агрессивных средах
• Склонность к росту зерна при нагреве выше 950°C
• Хрупкость при низких температурах
• Необходимость предварительного подогрева при сварке

Часто задаваемые вопросы (FAQ)

Почему AISI 409 часто выбирают для выхлопных систем автомобилей?

AISI 409 обладает оптимальным сочетанием жаростойкости (до 650°C), стойкости к продуктам сгорания топлива и экономичности, что делает ее идеальным выбором для автомобильных выхлопных систем, где не требуется высокая коррозионная стойкость аустенитных сталей.

Можно ли использовать AISI 409 для оборудования, контактирующего с пищевыми продуктами?

AISI 409 может использоваться для вспомогательного оборудования пищевой промышленности (рамы, опоры, ограждения), но для прямого контакта с пищевыми продуктами рекомендуется использовать аустенитные стали серий 300 (AISI 304, AISI 316) с более высокой коррозионной стойкостью.

В чем основное отличие AISI 409 от AISI 430?

Основное отличие в содержании хрома: AISI 409 содержит 12-14% хрома, а AISI 430 — 16-18%. Благодаря этому AISI 430 обладает более высокой коррозионной стойкостью, но и более высокой стоимостью. AISI 409 также стабилизирована титаном.

Какие особенности сварки AISI 409 следует учитывать?

Для получения качественных сварных соединений рекомендуется предварительный подогрев до 100-150°C, использование присадочных материалов, соответствующих составу стали, и защита сварного шва от атмосферного воздействия. После сварки рекомендуется пассивация для восстановления коррозионной стойкости.

Можно ли использовать AISI 409 в морской атмосфере?

AISI 409 имеет ограниченную стойкость к морской атмосфере и не рекомендуется для длительной эксплуатации в прибрежных районах без дополнительной защиты (лакокрасочные покрытия, гальванические покрытия).

Заключение

AISI 409 представляет собой оптимальный выбор для применений, где требуется экономичный материал с умеренной коррозионной стойкостью и хорошей жаростойкостью. Этот сплав занимает промежуточное положение между обычными конструкционными сталями и высоколегированными нержавеющими сталями, обеспечивая хороший баланс стоимости и эксплуатационных свойств.

Благодаря ферромагнитным свойствам и низкому содержанию никеля, AISI 409 находит широкое применение в автомобильной промышленности, производстве электротехнического оборудования и других отраслях, где магнитные характеристики являются важным фактором выбора материала. Правильный выбор технологии обработки и защитных покрытий позволяет максимально реализовать потенциал этой универсальной стали.

Материал статьи подготовлен на основе международных стандартов ASTM, AISI, DIN, отечественных ГОСТов, технических спецификаций производителей, а также многолетнего опыта применения ферритных нержавеющих сталей специалистами компании "ОборонСпецСплав" в различных отраслях промышленности.
