AISI 316L: высококоррозионностойкая сталь с низким содержанием углерода

AISI 316L представляет собой низкоуглеродистую модификацию нержавеющей аустенитной стали AISI 316, где буква "L" (Low Carbon) указывает на пониженное содержание углерода (≤0,03%). Это критически важное изменение состава обеспечивает превосходную стойкость к межкристаллитной коррозии при сохранении уникальных свойств базовой марки, включая повышенную стойкость к питтинговой коррозии и хлоридсодержащим средам благодаря добавлению молибдена.

Химический состав и микроструктура

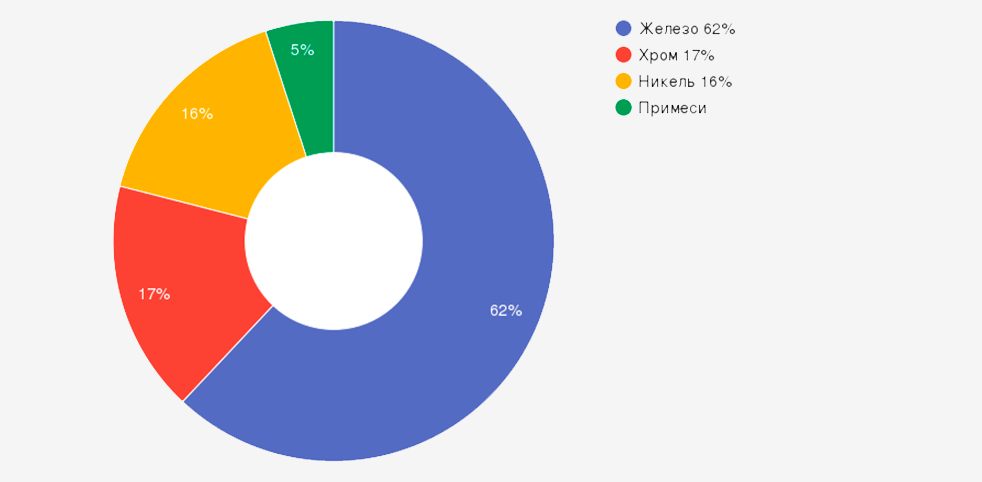

AISI 316L имеет практически идентичный состав с AISI 316, но с более жестким ограничением по углероду:

Особенности аустенитной структуры

• Гранецентрированная кубическая решетка (ГЦК)
• Полностью аустенитная структура при комнатной температуре
• Отсутствие выделений карбидов хрома по границам зерен
• Стабильность структуры в широком диапазоне температур
• Размер зерна: ASTM 6-8 в стандартном состоянии

Преимущества низкого содержания углерода

• Исключительная стойкость к межкристаллитной коррозии
• Возможность сварки без риска сенсибилизации
• Отсутствие необходимости в послесварочной термообработке
• Сохранение свойств при высокотемпературной эксплуатации
• Оптимальное сочетание прочности и пластичности

Механические и физические свойства

AISI 316L демонстрирует выдающиеся эксплуатационные характеристики:

• Предел прочности: 485-560 МПа
• Предел текучести: 220-240 МПа
• Относительное удлинение: 40-45%
• Ударная вязкость: 160-200 Дж/см²
• Твердость: HB 170-200
• Модуль упругости: 193 ГПа
• Плотность: 7,98 г/см³
• Температура плавления: 1400°C
• Теплопроводность: 16,2 Вт/(м·К)
• Коэффициент теплового расширения: 16,0×10⁻⁶/°C

Особые характеристики

• Немагнитность в отожженном состоянии
• Повышенная плотность по сравнению с другими сталями 300-й серии
• Высокая пластичность при холодной деформации
• Сохранение свойств в криогенных условиях
• Превосходная свариваемость без ограничений

Коррозионная стойкость

Ключевые преимущества перед другими сталями

AISI 316L обладает исключительной коррозионной стойкостью благодаря комбинации трех факторов:

• Низкое содержание углерода (≤0,03%) для предотвращения межкристаллитной коррозии
• Высокое содержание хрома (15-17%) для формирования защитной пассивной пленки
• Добавление молибдена (2,5-3,0%) для стойкости к питтинговой коррозии

Стойкость в различных средах

• Морская вода: отличная стойкость
• Хлоридсодержащие растворы: хорошая стойкость
• Органические кислоты: превосходная стойкость
• Неорганические кислоты: умеренная стойкость
• Щелочные растворы: очень хорошая стойкость
• Пищевые среды: высокая биосовместимость

Особые виды коррозии

Технологии обработки

Термическая обработка

• Отжиг: 1050-1100°C с быстрым охлаждением на воздухе или в воде
• Стабилизирующий отжиг: 850-900°C для снятия внутренних напряжений
• Закалка: неприменима для аустенитных сталей
• Пассивация: электрохимическая или в растворе азотной кислоты

Сварка

AISI 316L обладает превосходной свариваемостью без ограничений:

• Аргонодуговая сварка (TIG/GTAW): основной метод
• Сварка плавящимся электродом (MIG/GMAW)
• Электродуговая сварка покрытыми электродами
• Лазерная и электронно-лучевая сварка
• Контактная точечная сварка

Преимущества при сварке

• Отсутствие необходимости в предварительном подогреве
• Не требуется послесварочная термообработка
• Минимальный риск горячих трещин
• Сохранение коррозионной стойкости в зоне термического влияния
• Возможность сварки с другими видами сталей (с ограничениями)

Холодная и горячая обработка

• Вытяжка: отличная формуемость
• Изгиб: минимальный радиус 1-1,5t
• Растяжение: до 50% без промежуточного отжига
• Горячая ковка: 1000-1150°C
• Горячая прокатка: 950-1100°C

Формы поставки и изделия

Компания ОборонСпецСплав предлагает AISI 316L в различных формах:

Плоский прокат

• Листы холоднокатаные: 0,3-6 мм
• Листы горячекатаные: 3-150 мм
• Полосы и ленты: толщина 0,1-10 мм, ширина до 1500 мм
• Различные виды отделки поверхности: 2B, BA, #4, зеркальная, матовая

Круглый прокат

• Прутки горячекатаные: диаметр 10-300 мм
• Прутки холоднотянутые: диаметр 3-80 мм
• Калиброванные прутки: диаметр 3-50 мм
• Проволока: диаметр 0,3-10 мм

Трубный прокат

• Бесшовные трубы: диаметр 10-500 мм, толщина стенки 0,5-30 мм
• Сварные трубы: диаметр 8-1200 мм, толщина стенки 0,5-20 мм
• Профильные трубы: квадратные, прямоугольные, овальные
• Санитарные трубы для пищевой и фармацевтической промышленности

Специальные изделия

• Фитинги и арматура
• Фланцы и соединительные элементы
• Крепежные изделия: болты, гайки, шпильки
• Сетки и фильтрующие элементы

Промышленные применения

Благодаря своим свойствам, AISI 316L находит применение в самых требовательных отраслях:

Пищевая промышленность

• Емкости для хранения и переработки пищевых продуктов
• Оборудование для молочной промышленности
• Ферментационные установки
• Винодельческое оборудование
• Трубопроводы пищевых сред

Фармацевтическая промышленность

• Контейнеры для хранения фармацевтических препаратов
• Биореакторы и ферментеры
• Оборудование для производства стерильных растворов
• Системы водоподготовки
• Трубопроводы высокой чистоты

Химическая промышленность

• Резервуары для агрессивных сред
• Теплообменное оборудование
• Реакторы химических процессов
• Насосное оборудование
• Трубопроводы для кислот и щелочей

Морское и прибрежное применение

• Оборудование для обработки морской воды
• Элементы подводных сооружений
• Детали опреснительных установок
• Морские платформы и оборудование
• Судовое оборудование

Машиностроение

• Детали машин, работающих под высоким давлением
• Сварные строительные конструкции
• Элементы теплообменников
• Компоненты насосов и клапанов
• Детали бытовых приборов

Отечественные и зарубежные аналоги

Российские аналоги

• 03Х17Н14М3 - прямой аналог по ГОСТ 5632
• 03Х16Н15М3 - с близким составом
• 10Х17Н13М2Т - с повышенным содержанием углерода и добавлением титана

Зарубежные аналоги

• SUS 316L (JIS) - японский стандарт
• 1.4404 (EN) - европейское обозначение
• S31603 (UNS) - американская система обозначений
• 316L SS - общепринятое сокращение

Преимущества и ограничения применения

Ключевые преимущества

• Превосходная коррозионная стойкость в хлоридсодержащих средах
• Исключительная стойкость к межкристаллитной коррозии
• Свариваемость без ограничений
• Отсутствие необходимости в послесварочной термообработке
• Химическая инертность и безопасность для пищевых продуктов
• Повышенная стойкость к коррозионному растрескиванию

Ограничения применения

• Более высокая стоимость по сравнению с AISI 304
• Несколько сниженная прочность из-за низкого содержания углерода
• Ограниченная стойкость к концентрированным минеральным кислотам
• Необходимость пассивации после обработки

Часто задаваемые вопросы (FAQ)

Какое ключевое отличие AISI 316L от AISI 316?

Основное отличие — пониженное содержание углерода (≤0,03% в 316L против ≤0,08% в 316), что обеспечивает превосходную стойкость к межкристаллитной коррозии, особенно после сварки, без необходимости в послесварочной термообработке.

Почему AISI 316L предпочтительна для сварных конструкций?

Благодаря низкому содержанию углерода в AISI 316L не происходит выделения карбидов хрома по границам зерен при сварке (сенсибилизации), что сохраняет коррозионную стойкость в зоне термического влияния без необходимости в дополнительной термообработке.

Можно ли использовать AISI 316L для изделий, контактирующих с пищевыми продуктами?

Да, AISI 316L полностью соответствует требованиям FDA и других регулирующих органов для материалов, контактирующих с пищевыми продуктами, благодаря высокой химической инертности и отсутствию токсичных выделений.

Какие среды наиболее агрессивны для AISI 316L?

Несмотря на высокую коррозионную стойкость, AISI 316L имеет ограниченную стойкость к сильным окислителям, таким как концентрированная серная и азотная кислоты, особенно при повышенных температурах. Также проблематичны хлорсодержащие среды при температурах выше 60°C.

Влияет ли низкое содержание углерода на механические свойства?

Пониженное содержание углерода может незначительно снизить прочностные характеристики по сравнению с AISI 316, однако это компенсируется лучшей свариваемостью и коррозионной стойкостью. В большинстве применений эта разница не является критичной.

Заключение

AISI 316L представляет собой оптимальный выбор для критически важных применений, где требуется сочетание превосходной коррозионной стойкости, безупречной свариваемости и хороших механических свойств. Пониженное содержание углерода делает эту сталь идеальной для сварных конструкций, работающих в агрессивных средах, где обычные нержавеющие стали могут быть подвержены межкристаллитной коррозии.

Благодаря содержанию молибдена, который обеспечивает стойкость к питтинговой коррозии и хлоридсодержащим средам, AISI 316L остается стандартом качества для фармацевтической, пищевой и химической промышленности, а также для морских применений. Правильный выбор технологии обработки и соблюдение рекомендаций по эксплуатации гарантируют максимальную долговечность и надежность изделий из этой универсальной стали.

Данный материал подготовлен на основе международных стандартов ASTM, ISO, ГОСТ, технических спецификаций ведущих производителей, а также многолетнего опыта применения нержавеющих сталей специалистами компании "ОборонСпецСплав" в различных отраслях промышленности.
