Латунь ЛК80-3: характеристики и применение кремнистой красной латуни
Латунь ЛК80-3 представляет собой высококачественный медно-цинковый сплав с добавлением кремния, который относится к категории красных латуней или томпаков из-за высокого содержания меди и характерного красноватого оттенка. Этот материал обладает исключительной пластичностью, превосходной коррозионной стойкостью и высокими антифрикционными свойствами, что делает его незаменимым для изготовления ответственных деталей и изделий, работающих в агрессивных средах.
Расшифровка марки ЛК80-3
Маркировка данного сплава имеет следующую расшифровку:
- Л - латунь (сплав на основе меди и цинка)
- К - содержит кремний как основной легирующий элемент
- 80 - номинальное содержание меди около 80%
- 3 - содержание кремния около 3%

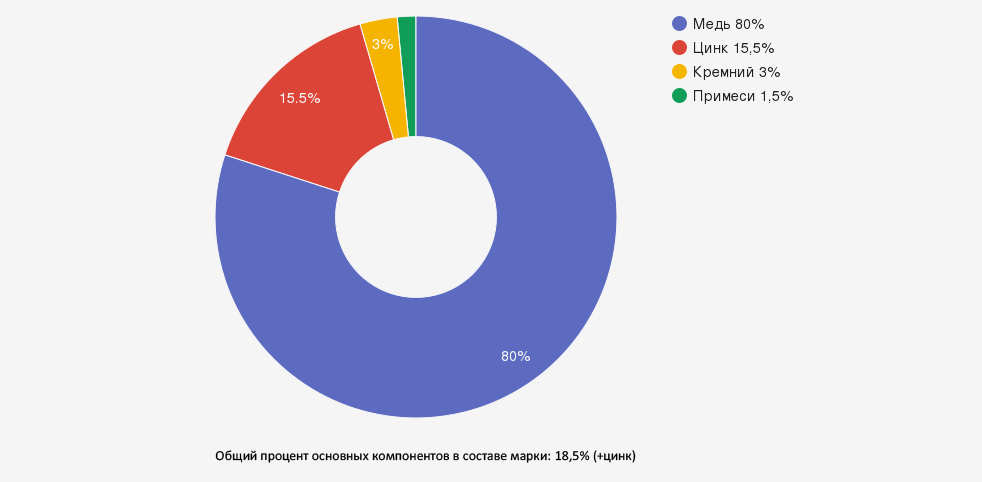

Химический состав латуни ЛК80-3
Сплав ЛК80-3 производится в соответствии с требованиями ГОСТ 15527-70, который регламентирует следующий химический состав:
| Элемент | Содержание, % | Влияние на свойства сплава |
|---|---|---|
| Медь (Cu) | 77,0-81,0 | Основной компонент, определяет цвет, пластичность и коррозионную стойкость |
| Цинк (Zn) | 13,5-18,5 | Повышает текучесть, снижает стоимость сплава |
| Кремний (Si) | 2,5-4,0 | Повышает прочность, твердость и коррозионную стойкость |
| Железо (Fe) | до 0,6 | Улучшает механические свойства, измельчает зерно |
| Марганец (Mn) | до 0,5 | Повышает коррозионную стойкость и механические свойства |
| Олово (Sn) | до 0,2 | Улучшает антикоррозионные свойства |
| Алюминий (Al) | до 0,1 | Повышает прочность и жаростойкость |
| Свинец (Pb) | до 0,1 | Улучшает обрабатываемость резанием |
| Фосфор (P) | до 0,02 | Действует как раскислитель при плавке |
| Сурьма (Sb) | до 0,005 | Примесь, содержание строго ограничено |
| Висмут (Bi) | до 0,002 | Примесь, содержание строго ограничено |
Малое содержание цинка (13,5-18,5%) в сочетании с высоким содержанием меди (77-81%) определяет характерный красноватый оттенок сплава и его отнесение к категории томпаков или красных латуней. Добавление кремния (2,5-4%) существенно повышает прочностные характеристики и коррозионную стойкость материала.
Механические и физические свойства латуни ЛК80-3
Латунь ЛК80-3 может поставляться в мягком (отожженном) или твердом (наклепанном) состоянии, что определяет различия в механических свойствах:
| Параметр | Мягкое состояние (М) | Твердое состояние (Т) |
|---|---|---|
| Предел прочности при растяжении (σв), МПа | 280-340 | 580-650 |
| Предел текучести (σт), МПа | 95-105 | 170-190 |
| Относительное удлинение (δ), % | 45-60 | 3-4 |
| Твердость по Бринеллю, НВ | 70-90 | 140-160 |
Физические характеристики латуни ЛК80-3:
| Параметр | Значение |
|---|---|
| Плотность, г/см³ | 8,6-8,8 |
| Температура плавления, °C | 890 |
| Коэффициент трения со смазкой | 0,084 |
| Коэффициент трения без смазки | 0,22 |
| Коэффициент теплового расширения, α×10⁻⁶, 1/°C | 18,0 |
| Теплопроводность, Вт/(м·К) | 105-115 |
| Удельное электрическое сопротивление, Ом·м×10⁻⁸ | 7,5-8,0 |
Технологические свойства и особенности обработки
Латунь ЛК80-3 характеризуется комплексом ценных технологических свойств, которые определяют широкие возможности её применения в промышленности:
Пластическая деформация
Благодаря высокому содержанию меди и наличию кремния, сплав ЛК80-3 обладает превосходной пластичностью и поддается различным видам обработки давлением:
- Горячая деформация - выполняется при температуре 700-850°C, обеспечивает получение заготовок сложной формы с минимальными усилиями
- Холодная деформация - возможна благодаря высокой пластичности сплава, позволяет получать детали с высокой точностью размеров и качеством поверхности
- Штамповка - сплав отлично подходит для изготовления деталей методом глубокой вытяжки и штамповки
- Ковка - позволяет получать фасонные заготовки с высокими механическими свойствами
Обрабатываемость резанием
Латунь ЛК80-3 характеризуется удовлетворительной обрабатываемостью резанием. Для получения качественной поверхности при механической обработке рекомендуется:
- Использовать острозаточенный инструмент из быстрорежущей стали или твердого сплава
- Применять оптимальные режимы резания: скорость 100-150 м/мин, подача 0,1-0,3 мм/об
- Обеспечивать эффективное охлаждение в зоне резания
Коррозионная стойкость
Сплав ЛК80-3 демонстрирует высокую коррозионную стойкость в различных средах:
- Атмосферные условия, включая промышленную и морскую атмосферу
- Пресная и морская вода
- Слабые растворы кислот и щелочей
- Органические среды
Особенно важным свойством является высокая стойкость к обесцинкованию при контакте с морской водой, что делает этот сплав ценным материалом для судостроения и морской техники.
Антифрикционные свойства
Благодаря наличию кремния в составе, латунь ЛК80-3 обладает хорошими антифрикционными свойствами:
- Низкий коэффициент трения (0,084 со смазкой, 0,22 без смазки)
- Высокая износостойкость
- Способность работать в парах трения с различными материалами
Особенности сварки и пайки
При необходимости соединения деталей из латуни ЛК80-3 следует учитывать следующие особенности:
- Пайка - наиболее предпочтительный метод соединения, обеспечивающий высокое качество шва. Рекомендуются припои на основе меди с добавлением серебра или фосфора.
- Сварка - возможна аргонодуговая сварка с применением специальных флюсов. При сварке необходимо контролировать нагрев для предотвращения выгорания цинка и образования пористости.
Формы поставки латуни ЛК80-3
Компания "ОборонСпецСплав" поставляет латунь ЛК80-3 в различных формах в соответствии с ГОСТ 15527-70 и другими нормативными документами:
Листы и полосы
- Листы - толщиной от 0,5 до 25 мм, шириной от 100 до 1200 мм
- Полосы - толщиной от 0,2 до 10 мм, шириной от 10 до 600 мм
Прутки
- Круглые - диаметром от 3 до 160 мм
- Квадратные - со стороной от 5 до 60 мм
- Шестигранные - с размером "под ключ" от 5 до 60 мм
Проволока
- Диаметром от 0,1 до 10 мм
- В мотках, бухтах или на катушках
- Различной степени твердости
Поковки и штамповки
- Фасонные заготовки, изготовленные методом горячей деформации
- Размеры и форма согласно техническим требованиям заказчика
Чушки
- Для последующей переплавки и изготовления литых деталей
Все поставляемые полуфабрикаты проходят строгий контроль качества и сопровождаются необходимыми сертификатами соответствия.
Области применения латуни ЛК80-3
Благодаря уникальному сочетанию механических, технологических и эксплуатационных свойств, латунь ЛК80-3 широко применяется в различных отраслях промышленности:
Судостроение и морская техника
- Детали судовой арматуры, работающие в контакте с морской водой
- Компоненты систем охлаждения морских судов
- Узлы гребных винтов
- Элементы водозаборных устройств
Теплотехническое оборудование
- Теплообменники
- Конденсаторы
- Трубные решетки
- Детали котельной арматуры
Машиностроение
- Детали ответственных узлов трения
- Втулки, подшипники скольжения
- Шестерни и зубчатые колеса
- Компоненты гидравлических и пневматических систем
Химическая промышленность
- Детали аппаратуры, работающей в агрессивных средах
- Компоненты насосов и запорной арматуры
- Элементы фильтрующих устройств
Электротехническая промышленность
- Токопроводящие детали
- Контактные элементы
- Компоненты электрических соединителей
Приборостроение
- Детали точных механизмов
- Компоненты измерительных приборов
- Элементы оптико-механических устройств
Преимущества и недостатки латуни ЛК80-3
Преимущества:
- Высокая коррозионная стойкость, особенно в морской воде
- Стойкость к обесцинкованию
- Отличная пластичность и способность к глубокой вытяжке
- Хорошие антифрикционные свойства
- Повышенная прочность благодаря легированию кремнием
- Высокая теплопроводность
- Привлекательный красноватый оттенок, позволяющий использовать сплав в декоративных целях
Недостатки:
- Относительно высокая стоимость из-за большого содержания меди
- Сложность сварки из-за риска выгорания цинка
- Склонность к образованию грубой структуры при неправильной термической обработке
- Ограниченная прочность при повышенных температурах
- Невысокая стойкость к некоторым видам химических сред (растворы аммиака)
Аналоги латуни ЛК80-3
При проектировании изделий в некоторых случаях могут рассматриваться альтернативные материалы:
| Марка | Страна | Особенности и отличия |
|---|---|---|
| ЛК75-0,5 | Россия | Содержит меньше кремния, более пластична |
| CuZn20Si3 | Европа (EN) | Европейский аналог кремнистой латуни |
| C69300 | США (ASTM) | Американский аналог, содержащий кремний |
| JIS H3100 C6870 | Япония | Японский аналог кремнистой латуни |
При замене латуни ЛК80-3 на аналоги необходимо учитывать различия в химическом составе и механических свойствах, которые могут повлиять на эксплуатационные характеристики изделия.
Вопросы и ответы о латуни ЛК80-3
Как влияет кремний на свойства латуни ЛК80-3?
Кремний является ключевым легирующим элементом в латуни ЛК80-3 и оказывает многостороннее влияние на её свойства. Прежде всего, кремний существенно повышает прочность и твердость сплава. Кроме того, он значительно улучшает коррозионную стойкость, особенно в морской воде, предотвращая процесс обесцинкования. Кремний также положительно влияет на литейные свойства, повышает жидкотекучесть расплава и способствует формированию плотной структуры без пористости. Благодаря кремнию улучшаются и антифрикционные характеристики латуни, что делает её ценным материалом для деталей узлов трения.
Можно ли использовать латунь ЛК80-3 для изготовления деталей, контактирующих с пищевыми продуктами?
Латунь ЛК80-3 не рекомендуется использовать для деталей, непосредственно контактирующих с пищевыми продуктами, несмотря на высокое содержание меди и низкое содержание свинца. Это связано с тем, что даже незначительное количество свинца и других потенциально опасных элементов в составе сплава может представлять риск для здоровья при длительном контакте с пищевыми продуктами. Для таких применений лучше использовать специальные пищевые бронзы, нержавеющие стали или титановые сплавы, которые официально одобрены для контакта с пищевыми продуктами и соответствуют требованиям санитарно-гигиенических норм.
Какова максимальная рабочая температура для деталей из латуни ЛК80-3?
Максимальная рекомендуемая рабочая температура для деталей из латуни ЛК80-3 составляет около 300-350°C. При более высоких температурах начинается заметное снижение механических свойств, особенно прочности и твердости. Для длительной эксплуатации рекомендуется не превышать температуру 250°C, чтобы избежать рекристаллизации материала и связанного с этим ухудшения механических характеристик. При кратковременном воздействии сплав может выдерживать температуры до 400°C, однако это может привести к необратимым изменениям в структуре материала.
Можно ли наносить защитные и декоративные покрытия на изделия из латуни ЛК80-3?
Да, на изделия из латуни ЛК80-3 можно наносить различные защитные и декоративные покрытия. Благодаря высокому содержанию меди, сплав хорошо поддается полировке и может принимать зеркальный блеск. Для защиты от окисления и сохранения декоративного вида применяются лаковые покрытия на основе акриловых или уретановых смол. Также возможно нанесение гальванических покрытий: никелирование, хромирование, золочение, серебрение. Для улучшения коррозионной стойкости в особо агрессивных средах может применяться химическое оксидирование или пассивация поверхности. Перед нанесением покрытий поверхность изделий должна быть тщательно очищена от загрязнений и продуктов коррозии.
Как отличить латунь ЛК80-3 от других марок латуней визуально?
Латунь ЛК80-3 имеет характерный красноватый оттенок, более насыщенный, чем у обычных альфа-латуней, что обусловлено высоким содержанием меди (около 80%). Этот оттенок позволяет отнести её к категории "красных латуней" или томпаков. Визуальное отличие от других марок томпаков может быть затруднено, однако опытный специалист может заметить некоторые особенности: сплав ЛК80-3 обычно имеет более матовую поверхность по сравнению с томпаками без кремния из-за формирования тонкой пленки силикатов. При механической обработке стружка имеет характерный золотисто-красный цвет. Для точной идентификации сплава рекомендуется проведение спектрального анализа или использование других методов аналитического контроля.
Заключение
Латунь ЛК80-3 является ценным конструкционным материалом, сочетающим высокую коррозионную стойкость, превосходную пластичность и хорошие механические свойства. Легирование сплава кремнием придает ему дополнительную прочность и стойкость к обесцинкованию, что делает его незаменимым для изготовления деталей, работающих в контакте с морской водой и другими агрессивными средами.
Благодаря своим уникальным свойствам, латунь ЛК80-3 нашла широкое применение в судостроении, теплотехнике, химической промышленности и других отраслях, где требуются материалы с высокой коррозионной стойкостью и хорошими технологическими характеристиками. Способность сплава сохранять механические свойства при повышенных температурах и низкий коэффициент трения делают его идеальным для изготовления деталей узлов трения и теплообменного оборудования.
Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из латуни ЛК80-3, изготовленных в строгом соответствии с требованиями ГОСТ 15527-70. Наши специалисты обладают обширным опытом в области применения цветных металлов и сплавов и готовы предоставить квалифицированную консультацию по выбору оптимальных материалов для решения ваших конкретных технических задач.
Данный материал подготовлен на основе технических требований ГОСТ 15527-70 и многолетнего практического опыта специалистов компании "ОборонСпецСплав" в сфере применения цветных металлов в различных отраслях промышленности. В статье использованы результаты испытаний материалов в лабораторных и эксплуатационных условиях, что обеспечивает достоверность представленной информации.
