Латунь марки Л63: характеристики, применение и особенности обработки

Латунь Л63 представляет собой высококачественный двойной медно-цинковый сплав с оптимальным соотношением основных компонентов, что обеспечивает превосходную обрабатываемость как при холодной, так и при горячей деформации. Этот материал отличается исключительной пластичностью, высокой коррозионной стойкостью и стабильными механическими характеристиками в широком диапазоне температур. Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из латуни Л63, соответствующих всем требованиям действующих стандартов.

Расшифровка маркировки Л63

Обозначение марки латуни Л63 имеет простую и логичную структуру:

• Л — указывает на то, что материал является латунью (медно-цинковым сплавом);
• 63 — обозначает среднее содержание меди в сплаве (63%).

Таким образом, маркировка Л63 характеризует двойную (простую) латунь с содержанием меди около 63%, что определяет ее положение в ряду высокомедных латуней. За счет такого соотношения основных компонентов достигается оптимальный баланс между прочностью и пластичностью материала.

Химический состав латуни Л63

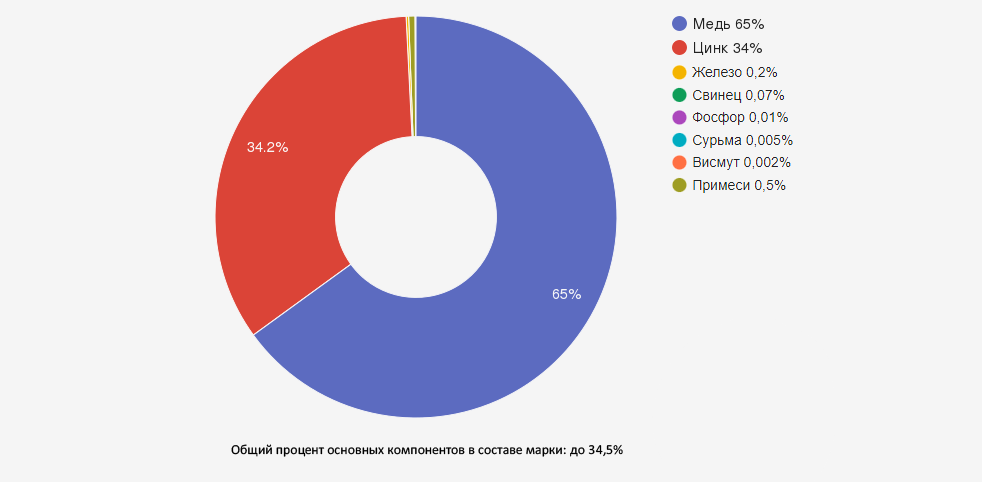

В соответствии с ГОСТ 15527-2004, химический состав латуни Л63 включает следующие элементы:

Суммарное содержание примесей в латуни Л63 не должно превышать 0,5% от общей массы сплава. Строгий контроль химического состава обеспечивает стабильность физико-механических характеристик материала и его эксплуатационных свойств.

Высокое содержание меди в Л63 по сравнению с другими марками латуни (например, Л60) обеспечивает этому сплаву повышенную пластичность и лучшую коррозионную стойкость, что делает его оптимальным выбором для изделий, эксплуатируемых в агрессивных средах.

Физические и механические свойства латуни Л63

Латунь Л63 характеризуется сбалансированным комплексом физических и механических свойств, что обусловливает ее широкое применение в различных отраслях промышленности.

Физические свойства:

• Плотность: 8,4-8,5 г/см³
• Температура плавления: 900-925°C
• Температура рекристаллизации: около 450°C
• Температура горячей обработки: 700-800°C
• Удельная теплоёмкость: 380-390 Дж/(кг·К)
• Теплопроводность: 110-120 Вт/(м·К)
• Удельное электрическое сопротивление: 0,07-0,08 Ом·мм²/м

Механические свойства (в зависимости от состояния поставки):

Латунь Л63 отличается высокой прочностью в сочетании с хорошей пластичностью, что делает ее одной из наиболее универсальных марок латуни для холодной и горячей обработки давлением. Материал сохраняет работоспособность в широком диапазоне температур — от криогенных до повышенных (до 250-300°C в зависимости от условий эксплуатации).

Технологические свойства и особенности обработки

Латунь Л63 отличается превосходной технологичностью при различных видах обработки:

Обработка давлением

Одним из ключевых преимуществ латуни Л63 является ее исключительная способность к деформации как в холодном, так и в горячем состоянии. Материал демонстрирует:

• Высокую пластичность при холодной штамповке и глубокой вытяжке;
• Превосходную способность к холодной и горячей прокатке;
• Хорошую деформируемость при прессовании и волочении.

Термическая обработка

Для восстановления пластичности после холодной деформации и снятия внутренних напряжений латунь Л63 подвергают рекристаллизационному отжигу при температуре 550-650°C. Продолжительность отжига зависит от типа и размеров изделия.

Особенности сварки

Латунь Л63 хорошо сваривается всеми основными способами сварки:

• Аргонодуговая сварка — наиболее предпочтительный метод;
• Газовая сварка — применяется с использованием специальных флюсов;
• Контактная сварка — эффективна для соединения тонколистовых материалов.

При сварке латуни Л63 необходимо принимать меры для предотвращения испарения цинка и образования пористости в сварном шве. Рекомендуется использовать присадочные материалы с повышенным содержанием кремния или олова.

Обрабатываемость резанием

Латунь Л63 относительно хорошо обрабатывается резанием, хотя из-за низкого содержания свинца (до 0,07%) данный показатель несколько ниже, чем у автоматных латуней. При механической обработке рекомендуется использовать острозаточенный инструмент и обильное охлаждение для предотвращения налипания материала на режущие кромки.

Коррозионная стойкость

Латунь Л63 обладает высокой коррозионной стойкостью в различных средах:

• Атмосферостойкость — высокая устойчивость к атмосферной коррозии в городских и промышленных условиях;
• Водостойкость — хорошая коррозионная стойкость в пресной и морской воде, что особенно важно для судостроения и морского приборостроения;
• Устойчивость к агрессивным средам — хорошая сопротивляемость воздействию многих органических кислот и щелочей в умеренных концентрациях.

Важным преимуществом латуни Л63 является ее низкая склонность к обесцинкованию (избирательному растворению цинка) в агрессивных средах, что обусловлено высоким содержанием меди. Это свойство делает сплав оптимальным для изготовления оборудования, работающего в контакте с морской водой.

При длительной эксплуатации в агрессивных условиях на поверхности латуни Л63 может образовываться защитная патина, которая дополнительно повышает коррозионную стойкость материала.

Формы поставки латуни Л63

Компания "ОборонСпецСплав" предлагает широкий ассортимент продукции из латуни Л63 в различных формах поставки:

Латунный лист Л63

Плоский прокатанный полуфабрикат прямоугольной формы, изготавливаемый методом горячей или холодной прокатки. Листы латуни Л63 используются для изготовления различных деталей путем штамповки, гибки и других видов обработки. Соответствуют требованиям ГОСТ 2208-2007.

Толщина листов: от 0,5 до 25 мм

Состояние поставки: мягкое, полутвердое, твердое

Латунный пруток Л63

Цилиндрический полуфабрикат сплошного круглого сечения, производимый методом прессования или прокатки. Прутки используются для изготовления деталей методами механической обработки (точение, фрезерование и др.). Изготавливаются согласно ГОСТ 2060-2006.

Диаметр прутков: от 3 до 180 мм

Состояние поставки: прессованные, тянутые

Латунная проволока Л63

Длинномерный полуфабрикат круглого или профильного сечения, получаемый методом волочения. Проволока из латуни Л63 применяется для изготовления крепежных изделий, элементов электротехнического оборудования, сетки и других изделий. Соответствует ГОСТ 1066-2015.

Диаметр проволоки: от 0,1 до 10 мм

Состояние поставки: мягкое, полутвердое, твердое

Латунная труба Л63

Полый цилиндрический или профильный полуфабрикат, производимый методом прессования или прокатки с последующим волочением. Трубы из латуни Л63 широко используются в теплообменном оборудовании, системах кондиционирования и холодильной технике. Производятся по ГОСТ 494-2014.

Диаметр труб: от 3 до 180 мм

Толщина стенки: от 0,5 до 10 мм

Латунная лента Л63

Плоский полуфабрикат малой толщины и значительной длины, поставляемый в рулонах. Лента используется для изготовления штампованных деталей, пружин, контактов и других изделий. Соответствует ГОСТ 2208-2007.

Толщина ленты: от 0,05 до 2 мм

Ширина: от 10 до 600 мм

Латунная фольга Л63

Тонколистовой материал толщиной до 0,15 мм, поставляемый в рулонах или листах. Фольга применяется в радиотехнике, электронике и декоративно-отделочных работах. Производится согласно ГОСТ 5638-75.

Латунь в чушках Л63

Первичная форма сплава, представляющая собой слиток определенной формы и массы, предназначенный для последующей переплавки. Чушки используются литейными производствами для изготовления фасонных отливок. Соответствуют ГОСТ 15527-2004.

Области применения латуни Л63

Благодаря своим уникальным свойствам, латунь Л63 находит широкое применение в различных отраслях промышленности:

Машиностроение

• Детали автомобилей и транспортного оборудования
• Крепежные изделия повышенной прочности
• Шестерни, втулки и подшипники скольжения
• Компоненты гидравлических и пневматических систем

Теплотехника и холодильное оборудование

• Конденсаторные трубы
• Теплообменные аппараты
• Радиаторы охлаждения
• Компоненты холодильных систем

Электротехника и электроника

• Токопроводящие элементы
• Контактные группы
• Компоненты высокочастотных устройств
• Детали электрических соединений

Судостроение и морская техника

• Детали судовой арматуры
• Компоненты навигационных приборов
• Элементы систем охлаждения морских двигателей
• Крепежные изделия морского исполнения

Приборостроение

• Корпуса и детали точных приборов
• Компоненты измерительной аппаратуры
• Детали оптико-механических устройств

Архитектура и строительство

• Декоративные элементы и фурнитура
• Компоненты водопроводных и отопительных систем
• Элементы кровельных систем

Особую ценность латунь Л63 представляет для изделий, эксплуатируемых в условиях повышенной влажности, контакта с морской водой и при значительных механических нагрузках. Сочетание высокой прочности с хорошей коррозионной стойкостью делает этот сплав оптимальным выбором для ответственных узлов и деталей в различных технических системах.

Преимущества и недостатки латуни Л63

Преимущества:

• Превосходная обрабатываемость давлением как в холодном, так и в горячем состоянии
• Высокая коррозионная стойкость в различных средах, включая морскую воду
• Хорошие механические свойства при нормальных и пониженных температурах
• Высокая теплопроводность и электропроводность
• Возможность глубокой вытяжки и формовки сложных деталей
• Низкая склонность к обесцинкованию благодаря высокому содержанию меди
• Эстетичный внешний вид с характерным золотистым оттенком
• Хорошая свариваемость и пригодность к пайке

Недостатки:

• Относительно высокая стоимость по сравнению с латунями с меньшим содержанием меди
• Невысокая износостойкость без дополнительной термообработки
• Возможность испарения цинка при высоких температурах обработки (выше 900°C)
• Ограниченная обрабатываемость резанием из-за низкого содержания свинца
• Пониженная жаропрочность по сравнению со специальными латунями

Аналоги и заменители латуни Л63

При отсутствии возможности использования латуни Л63 могут применяться следующие аналоги:

Отечественные аналоги:

• Л68 — латунь с повышенным (68%) содержанием меди, имеет лучшую пластичность, но меньшую прочность
• ЛС59-1 — свинцовая латунь, обладает лучшей обрабатываемостью резанием
• Л60 — латунь с пониженным содержанием меди, имеет более высокую прочность, но меньшую пластичность

Зарубежные аналоги:

• CuZn37 (C27200) — европейский/американский аналог, соответствующий стандартам DIN и ASTM
• CZ107 — британский стандарт (BS)
• H65 — китайский аналог по стандарту GB

При выборе аналога необходимо учитывать конкретные условия эксплуатации изделия и требования к его механическим и коррозионным свойствам.

Часто задаваемые вопросы о латуни Л63

Заключение

Латунь Л63 представляет собой оптимальный выбор для широкого спектра промышленных применений, требующих сочетания высокой пластичности, хорошей прочности и превосходной коррозионной стойкости. Благодаря сбалансированному составу с содержанием меди 62-65%, этот сплав демонстрирует великолепную обрабатываемость как в холодном, так и в горячем состоянии, что делает его идеальным материалом для изготовления сложных деталей методами штамповки, глубокой вытяжки и других видов обработки давлением.

Особую ценность латунь Л63 представляет для изделий, эксплуатируемых в условиях воздействия агрессивных сред, в частности морской воды, что делает ее незаменимым материалом в судостроении и морском приборостроении. Высокая теплопроводность в сочетании с коррозионной стойкостью обусловливает широкое применение этого сплава в теплообменном оборудовании и холодильной технике.

Компания "ОборонСпецСплав" предлагает широкий ассортимент продукции из латуни Л63 в различных формах поставки, полностью соответствующей требованиям действующих стандартов и технических условий. Наши специалисты готовы оказать квалифицированную помощь в выборе оптимальной формы поставки и состояния материала в зависимости от конкретных требований вашего производства.
