Москва
Каталог
Латунь марки ЛЦ14К3С3: характеристики и применение красной кремнисто-свинцовой латуни
Латунь марки ЛЦ14К3С3 представляет собой многокомпонентный литейный сплав с пониженным содержанием цинка, который также известен как кремнисто-свинцовая красная латунь. Этот сплав отличается высокими показателями пластичности и ковкости при сохранении отличных антифрикционных свойств. Благодаря уникальному сочетанию характеристик, данный материал широко применяется для изготовления подшипников, втулок и других элементов скольжения, работающих в условиях значительных нагрузок и требующих повышенной износостойкости.
Расшифровка маркировки ЛЦ14К3С3
Маркировка латуни ЛЦ14К3С3 имеет следующую расшифровку:
- Л — латунь, базовый сплав на основе меди и цинка
- Ц14 — указывает на среднее содержание цинка на уровне 14%
- К3 — содержание кремния около 3%
- С3 — содержание свинца около 3%
Данная система маркировки позволяет быстро определить основные компоненты сплава и приблизительный процент их содержания, что важно при выборе материала для конкретных технических задач.

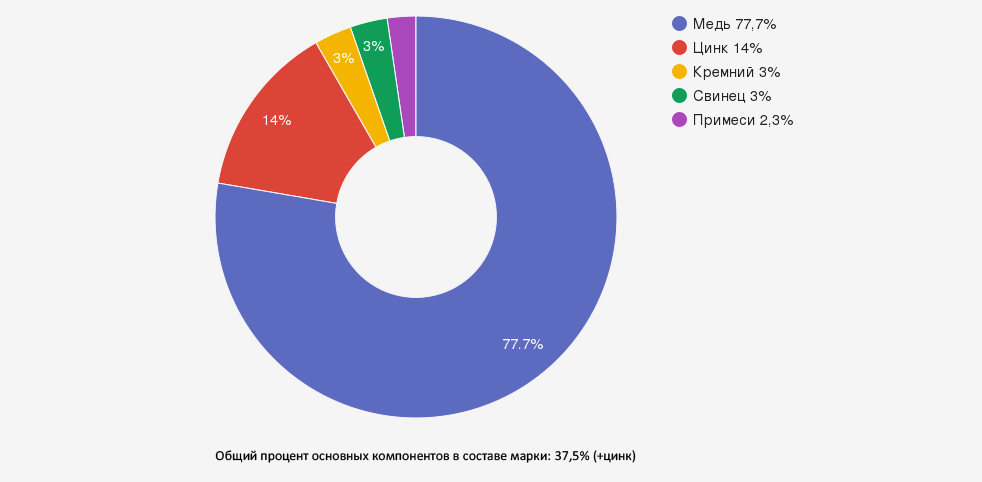

Химический состав латуни ЛЦ14К3С3
Согласно ГОСТ 17711-93, регламентирующему требования к латуни ЛЦ14К3С3, сплав имеет следующий химический состав:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Медь (Cu) | 76-83 | Основа сплава, обеспечивает высокую электро- и теплопроводность, пластичность и коррозионную стойкость |
| Цинк (Zn) | 8,2-18,5 | Повышает текучесть сплава, улучшает литейные свойства, снижает себестоимость |
| Кремний (Si) | 2,5-4,5 | Значительно повышает прочность, твердость и коррозионную стойкость, улучшает литейные свойства |
| Свинец (Pb) | 2-4 | Улучшает антифрикционные свойства и обрабатываемость резанием |
| Марганец (Mn) | до 1,0 | Повышает механические свойства и коррозионную стойкость |
| Железо (Fe) | до 0,6 | Увеличивает твердость и прочность, но снижает пластичность |
| Олово (Sn) | до 0,3 | Повышает антикоррозионные свойства и прочность |
| Алюминий (Al) | до 0,3 | Улучшает механические свойства и окалиностойкость |
| Никель (Ni) | до 0,2 | Повышает коррозионную стойкость и прочностные характеристики |
| Сурьма (Sb) | до 0,1 | Улучшает литейные свойства |
Из-за невысокого содержания цинка (менее 20%) и преобладания меди (более 76%), латунь ЛЦ14К3С3 относится к группе красных латуней, также известных как томпак. Эти сплавы имеют характерный красноватый оттенок, напоминающий цвет меди, что делает их привлекательными для декоративного применения.
Физические и механические свойства латуни ЛЦ14К3С3
Латунь марки ЛЦ14К3С3 обладает рядом важных технических характеристик, определяющих области её применения:
| Свойство | Значение |
|---|---|
| Твердость по Бринеллю | 100 МПа |
| Температура плавления | 900°C |
| Коэффициент трения без смазки | 0,15 |
| Коэффициент трения со смазкой | 0,009 |
| Плотность | 8,4-8,6 г/см³ |
| Предел прочности при растяжении | 250-350 МПа |
| Относительное удлинение | 10-15% |
| Удельная теплоемкость | 380 Дж/(кг·°C) |
| Коэффициент теплопроводности | 50-60 Вт/(м·°C) |
Благодаря оптимальному сочетанию химических элементов, латунь ЛЦ14К3С3 обладает высокой пластичностью и ковкостью при сохранении достаточной прочности. Низкий коэффициент трения делает этот сплав идеальным для изготовления деталей, работающих в условиях трения и требующих минимального износа.
Технология производства латуни ЛЦ14К3С3
Производство латуни марки ЛЦ14К3С3 осуществляется по следующей технологии:
- Подготовка шихты — составление шихтовой смеси из меди, цинка и других легирующих элементов в соответствии с требованиями ГОСТ 17711-93
- Плавка — процесс начинается с расплавления меди в индукционных или пламенных печах при температуре около 1100°C
- Легирование — в расплавленную медь последовательно добавляются цинк и другие компоненты (кремний, свинец, марганец и др.) при постоянном перемешивании для обеспечения однородности сплава
- Рафинирование — очистка расплава от примесей и газов с помощью специальных флюсов
- Литье — разливка готового сплава в формы. В зависимости от требований к конечному продукту, литье может осуществляться как в кокиль (металлическую форму), так и в песчаную литейную форму
Технология производства строго контролируется на всех этапах, что гарантирует получение сплава с заданными физико-механическими характеристиками, соответствующими требованиям ГОСТ.
Особенности термической обработки и сварки
Термообработка:
- Отжиг — проводится при температуре 600-650°С с последующим медленным охлаждением для снятия внутренних напряжений и повышения пластичности
- Нормализация — нагрев до 700-750°С с последующим охлаждением на воздухе для улучшения структуры и механических свойств
- Закалка — нагрев до 750-800°С с последующим быстрым охлаждением в воде для достижения максимальной твердости
- Отпуск — нагрев закаленного сплава до 300-400°С для снижения хрупкости и внутренних напряжений
Особенности сварки:
- Латунь ЛЦ14К3С3 относительно хорошо поддается сварке благодаря низкому содержанию цинка, что снижает вероятность его интенсивного испарения
- Рекомендуется использовать аргонодуговую сварку с применением присадочной проволоки аналогичного состава
- Перед сваркой необходимо тщательно очистить поверхности от загрязнений и оксидных пленок
- При сварке важно обеспечить хорошую вентиляцию рабочего места из-за возможного выделения паров цинка и свинца
- Для улучшения качества сварного соединения рекомендуется предварительный подогрев деталей до 150-200°С
Области применения латуни ЛЦ14К3С3
Благодаря своим уникальным свойствам, латунь марки ЛЦ14К3С3 находит широкое применение в различных отраслях промышленности:
- Машиностроение — производство подшипников скольжения, втулок, вкладышей и других деталей, работающих в условиях трения и значительных нагрузок
- Арматуростроение — изготовление запорной арматуры, клапанов, кранов и фитингов для трубопроводов, работающих в агрессивных средах
- Судостроение — производство деталей судовых механизмов, работающих в условиях контакта с морской водой
- Автомобильная промышленность — изготовление синхронизаторов коробок передач, элементов тормозных систем и других ответственных деталей
- Приборостроение — производство корпусных деталей точных приборов и механизмов
- Декоративно-прикладное искусство — изготовление художественных изделий, декоративной фурнитуры, скульптурных композиций и архитектурных элементов благодаря красивому красноватому оттенку сплава
Особенно ценным свойством латуни ЛЦ14К3С3 является её высокая коррозионная стойкость, позволяющая использовать изделия из неё в условиях повышенной влажности, контакта с морской водой и в химически агрессивных средах.
Формы поставки латуни ЛЦ14К3С3
Латунь марки ЛЦ14К3С3 поставляется в различных формах, обеспечивающих широкие возможности для её дальнейшего использования:
| Форма поставки | Описание | Основное применение |
|---|---|---|
| Чушки | Прямоугольные слитки массой от 20 до 50 кг, используемые для последующей переплавки | Шихтовый материал для производства литых изделий |
| Трубы | Изделия сплошного сечения различного диаметра, изготавливаемые путем холодной деформации | Трубопроводы, теплообменные аппараты, элементы гидравлических систем |
| Втулки | Конусовидные или цилиндрические изделия различных размеров | Подшипники скольжения, направляющие, элементы узлов трения |
| Прутки | Сплошные цилиндрические заготовки различного диаметра | Изготовление деталей методом механической обработки |
| Листы | Плоские прямоугольные заготовки различной толщины | Производство деталей методом штамповки, гибки и других видов обработки |
| Фасонное литье | Литые изделия сложной формы, изготавливаемые по индивидуальным заказам | Элементы арматуры, художественные изделия, архитектурные детали |
Форма поставки выбирается в зависимости от конкретных требований заказчика и технологических особенностей дальнейшего производства. При необходимости, компания "ОборонСпецСплав" может изготовить нестандартные формы поставки по индивидуальному заказу.
Сравнение с другими марками латуни
Для правильного выбора материала важно понимать преимущества и особенности латуни ЛЦ14К3С3 по сравнению с другими марками латуни:
| Характеристика | ЛЦ14К3С3 | ЛС59-1 | ЛЦ40С | Л63 |
|---|---|---|---|---|
| Содержание меди, % | 76-83 | 57-60 | 57-61 | 62-65 |
| Содержание цинка, % | 8,2-18,5 | 37-42 | 37-42 | 35-38 |
| Цвет | Красный | Желтый | Желтый | Желтый |
| Твердость, МПа | 100 | 80-90 | 90-100 | 70-80 |
| Пластичность | Высокая | Средняя | Средняя | Высокая |
| Коррозионная стойкость | Очень высокая | Средняя | Средняя | Высокая |
| Антифрикционные свойства | Отличные | Хорошие | Хорошие | Удовлетворительные |
| Основное применение | Подшипники, втулки, декоративные элементы | Метизы, арматура | Литые детали | Трубы, радиаторы |
Основными преимуществами латуни ЛЦ14К3С3 по сравнению с другими марками являются более высокая коррозионная стойкость, лучшие антифрикционные свойства и привлекательный красный оттенок, что делает её оптимальным выбором для производства ответственных деталей, работающих в условиях трения и агрессивных сред.
Преимущества и недостатки латуни ЛЦ14К3С3
Преимущества:
- Высокая пластичность и ковкость, обеспечивающие хорошую обрабатываемость
- Отличные антифрикционные свойства, особенно в условиях смазки
- Высокая коррозионная стойкость в различных средах, включая морскую воду
- Привлекательный красный цвет, делающий сплав востребованным в декоративно-прикладном искусстве
- Хорошая теплопроводность и высокая износостойкость
- Возможность литья как в кокиль, так и в песчаные формы, что расширяет технологические возможности
Недостатки:
- Относительно высокая стоимость из-за большого содержания меди
- Содержание свинца ограничивает применение сплава в пищевой промышленности
- Необходимость строгого соблюдения технологии производства для обеспечения заданных свойств
- Склонность к окислению при высоких температурах, что требует дополнительных мер защиты при термообработке
- Ограниченная доступность по сравнению с более распространенными марками латуни
Зарубежные аналоги латуни ЛЦ14К3С3
При работе с зарубежными партнерами или при замене импортных деталей может потребоваться информация о зарубежных аналогах латуни ЛЦ14К3С3:
| Страна | Стандарт | Марка | Степень соответствия |
|---|---|---|---|
| США | ASTM | C87500 (Silicon Red Brass) | Высокая |
| Германия | DIN | CuZn16Si4 | Средняя |
| Великобритания | BS | PB3 | Низкая |
| Франция | NF | CuZn15Si4 | Средняя |
| Япония | JIS | C6782 | Средняя |
При замене латуни ЛЦ14К3С3 зарубежными аналогами следует учитывать возможные различия в химическом составе и механических свойствах, что может потребовать корректировки технологических режимов обработки и условий эксплуатации.
Часто задаваемые вопросы (FAQ)
Можно ли использовать латунь ЛЦ14К3С3 для изготовления деталей, контактирующих с пищевыми продуктами?
Использование латуни ЛЦ14К3С3 для деталей, контактирующих с пищевыми продуктами, не рекомендуется из-за содержания свинца в сплаве. Для таких целей следует выбирать специальные марки латуни, не содержащие свинец и другие токсичные элементы.
Какова максимальная рабочая температура для деталей из латуни ЛЦ14К3С3?
Максимальная рекомендуемая рабочая температура для деталей из латуни ЛЦ14К3С3 составляет около 300°С. При более высоких температурах начинается активное окисление сплава и снижение его механических свойств. Для кратковременной работы при повышенных температурах необходимо предусмотреть дополнительные меры защиты.
Как отличить латунь ЛЦ14К3С3 от других марок латуни?
Латунь ЛЦ14К3С3 можно отличить от других марок латуни по характерному красному оттенку, напоминающему цвет меди. Этот оттенок обусловлен высоким содержанием меди и низким содержанием цинка в сплаве. Для точной идентификации рекомендуется проведение химического анализа или спектрального исследования.
Возможна ли переработка отходов латуни ЛЦ14К3С3?
Да, отходы латуни ЛЦ14К3С3 полностью пригодны для переработки и могут быть использованы в качестве компонента шихты при производстве новых партий сплава. При этом важно обеспечить чистоту отходов и отсутствие примесей, которые могут негативно повлиять на свойства получаемого материала.
Заключение
Латунь марки ЛЦ14К3С3 представляет собой высококачественный многокомпонентный сплав на основе меди с низким содержанием цинка и добавлением кремния и свинца. Благодаря уникальному сочетанию высокой пластичности, отличных антифрикционных свойств и коррозионной стойкости, данный материал находит широкое применение в производстве подшипников, втулок и других элементов скольжения, работающих в условиях значительных нагрузок.
Характерный красный оттенок сплава делает его привлекательным для использования в декоративно-прикладном искусстве и производстве элементов архитектурного декора. Строгое соблюдение требований ГОСТ 17711-93 при производстве латуни ЛЦ14К3С3 гарантирует стабильность её физико-механических характеристик и эксплуатационных свойств.
Компания "ОборонСпецСплав" предлагает широкий ассортимент изделий из латуни ЛЦ14К3С3 различных форм и размеров, производимых в соответствии с требованиями ГОСТ. Наши специалисты готовы предоставить квалифицированную консультацию по выбору оптимального материала для ваших конкретных задач и обеспечить своевременную поставку продукции высокого качества.
Информация для данной статьи подготовлена с использованием текста ГОСТ 17711-93, регламентирующего требования к литейным латуням, в том числе марки ЛЦ14К3С3, а также на основе многолетних наблюдений и практического опыта специалистов компании "ОборонСпецСплав", работающих с различными марками цветных металлов и сплавов. Представленные данные регулярно обновляются в соответствии с новейшими исследованиями в области металлургии и металловедения.
