Латунь ЛМцСК: характеристики и применение многокомпонентного литейного сплава

Латунь марки ЛМцСК представляет собой специальный многокомпонентный литейный сплав на основе меди и цинка, легированный марганцем, свинцом и кремнием. Этот материал производится из лома и отходов цветных металлов согласно ГОСТ 1020-97 и предназначен для изготовления деталей, эксплуатируемых в тяжелых условиях в авиа- и судостроении, автомобильной промышленности, а также для производства компонентов гидронасосов и подшипников скольжения.

Расшифровка марки ЛМцСК

Маркировка данного сплава имеет следующую расшифровку:

• Л - латунь (сплав на основе меди и цинка)
• М - содержит марганец как легирующий элемент (1,5-2,5%)
• ц - цинк присутствует в минимальном, остаточном количестве по сравнению с другими элементами
• С - содержит свинец как легирующий элемент (1,5-3,0%)
• К - содержит кремний как легирующий элемент (0,5-1,3%)

Химический состав латуни ЛМцСК

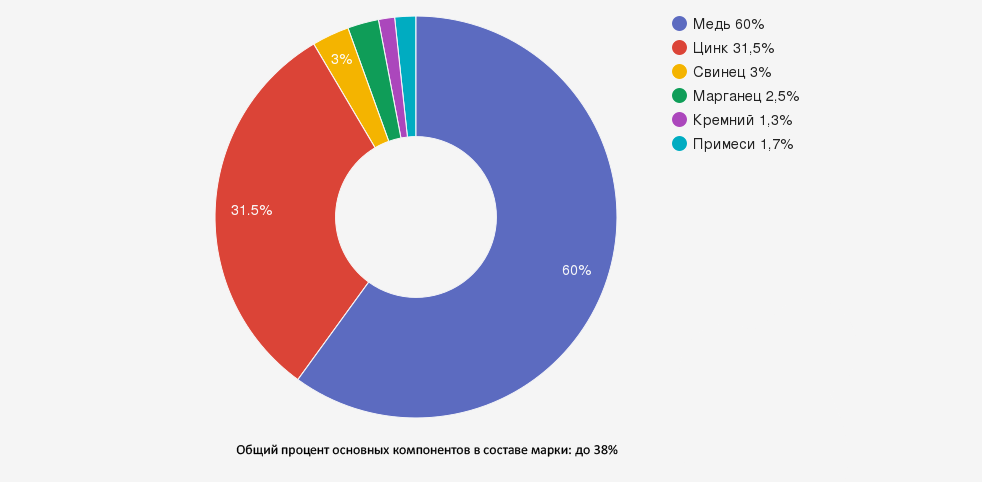

Сплав ЛМцСК производится в соответствии с требованиями ГОСТ 1020-97, который регламентирует следующий химический состав:

Суммарная доля примесей не должна превышать 1,7% от общего объема сплава, что обеспечивает стабильность его свойств.

Комплексное легирование марганцем, свинцом и кремнием придает латуни ЛМцСК уникальное сочетание механических, литейных и эксплуатационных свойств, что делает её ценным материалом для различных отраслей промышленности.

Физические и механические свойства латуни ЛМцСК

Благодаря уникальному составу с несколькими легирующими элементами, латунь ЛМцСК обладает комплексом ценных физических и механических свойств:

• Повышенная прочность и твердость благодаря наличию марганца и кремния
• Хорошая обрабатываемость резанием из-за содержания свинца
• Высокая коррозионная стойкость
• Отличные литейные свойства (способность заполнять полость формы и точно воспроизводить очертания отливки)
• Низкий коэффициент трения скольжения
• Хорошая стойкость к износу
• Умеренная пластичность

Сочетание этих свойств делает латунь ЛМцСК идеальным материалом для изготовления деталей, работающих в условиях трения и подверженных износу, таких как подшипники скольжения, втулки, направляющие и другие компоненты механизмов.

Технологические свойства и особенности обработки

Латунь ЛМцСК обладает рядом важных технологических свойств:

Литейные свойства

Благодаря своему составу, сплав ЛМцСК характеризуется следующими литейными характеристиками:

• Высокая жидкотекучесть
• Хорошая способность заполнять тонкие сечения литейной формы
• Малая склонность к образованию горячих трещин
• Низкая склонность к ликвации компонентов
• Точное воспроизведение очертаний отливки

Обрабатываемость резанием

Наличие свинца в составе латуни ЛМцСК существенно улучшает её обрабатываемость резанием:

• Возможность обработки на автоматических станках
• Образование короткой ломкой стружки
• Снижение износа режущего инструмента
• Возможность получения поверхности высокого качества

Антифрикционные свойства

Комбинация легирующих элементов обеспечивает латуни ЛМцСК хорошие антифрикционные характеристики:

• Низкий коэффициент трения
• Хорошая прирабатываемость
• Способность работать при ограниченной смазке
• Высокая износостойкость

Коррозионная стойкость

Марганец и кремний в составе латуни ЛМцСК повышают её коррозионную стойкость:

• Устойчивость к атмосферной коррозии
• Стойкость к окислению при повышенных температурах
• Устойчивость к воздействию многих химических сред

Формы поставки латуни ЛМцСК

В соответствии с ГОСТ 1020-97, латунь ЛМцСК поставляется в следующих формах:

Чушки

• Заготовки для последующей переплавки и изготовления деталей

Лигатура

• В виде гранул или стружки
• Используется для переплавки и последующей выплавки деталей различной формы

Области применения латуни ЛМцСК

Благодаря своим уникальным свойствам, латунь ЛМцСК находит широкое применение в различных отраслях промышленности:

Авиастроение

• Детали гидравлических систем
• Компоненты топливных насосов
• Подшипники скольжения
• Детали механизмов управления

Судостроение

• Компоненты судовых двигателей
• Детали насосного оборудования
• Элементы арматуры
• Втулки и подшипники

Автомобильная промышленность

• Детали трансмиссии
• Компоненты тормозных систем
• Элементы насосов
• Направляющие втулки

Тяжелое машиностроение

• Подшипники скольжения
• Компоненты гидронасосов
• Детали механизмов, работающих под высокой нагрузкой
• Узлы трения

Общее машиностроение

• Втулки и вкладыши
• Направляющие
• Элементы запорной арматуры
• Детали, требующие хорошей обрабатываемости и износостойкости

Преимущества и недостатки латуни ЛМцСК

Преимущества:

• Высокая прочность и твердость благодаря наличию марганца и кремния
• Превосходная обрабатываемость резанием из-за содержания свинца
• Отличные литейные свойства
• Низкий коэффициент трения
• Хорошая коррозионная стойкость
• Возможность замены более дорогих бронз в подшипниках скольжения
• Высокая износостойкость
• Экономическая эффективность производства из лома и отходов

Недостатки:

• Сниженная пластичность по сравнению с простыми латунями
• Экологические ограничения из-за содержания свинца
• Сложность сварки
• Ограниченная применимость при высоких температурах
• Потенциальные ограничения для контакта с пищевыми продуктами

Сравнение с другими сплавами

При выборе материала для конкретных применений полезно сравнить латунь ЛМцСК с альтернативными сплавами:

Латунь ЛМцСК и бронзы

• ЛМцСК часто может заменять более дорогие бронзы в подшипниках скольжения
• Бронзы обычно имеют более высокую прочность и износостойкость
• ЛМцСК обладает лучшей обрабатываемостью резанием
• Бронзы превосходят ЛМцСК по стойкости к высоким температурам

Латунь ЛМцСК и простые латуни

• ЛМцСК имеет более высокую прочность и твердость
• Простые латуни обладают лучшей пластичностью
• ЛМцСК превосходит простые латуни по коррозионной стойкости
• ЛМцСК имеет лучшие антифрикционные свойства

Вопросы и ответы о латуни ЛМцСК

Как влияет кремний на свойства латуни ЛМцСК?

Кремний (0,5-1,3%) в составе латуни ЛМцСК оказывает многостороннее влияние на её свойства. Прежде всего, он существенно повышает прочность, твердость и жесткость сплава, что особенно важно для деталей, работающих под нагрузкой. Кремний также значительно улучшает коррозионную стойкость латуни, особенно в агрессивных средах, способствуя образованию защитных оксидных пленок на поверхности. В литейном производстве кремний улучшает жидкотекучесть расплава, снижает склонность к образованию усадочных раковин и повышает качество отливок. С точки зрения трибологических свойств, кремний способствует снижению коэффициента трения и повышению износостойкости, что делает латунь ЛМцСК эффективной заменой более дорогих бронз в подшипниках скольжения. Наконец, кремний повышает жаростойкость сплава, расширяя диапазон рабочих температур. Однако следует учитывать, что повышенное содержание кремния может снижать пластичность и вязкость материала, что компенсируется оптимальным соотношением других легирующих элементов в составе.

Почему латунь ЛМцСК хорошо подходит для изготовления деталей гидронасосов?

Латунь ЛМцСК обладает рядом свойств, делающих её идеальным материалом для изготовления деталей гидронасосов. Высокая прочность и твердость, обусловленные наличием марганца и кремния, обеспечивают надежную работу компонентов под нагрузкой и при высоком давлении. Отличная коррозионная стойкость защищает детали от воздействия рабочих жидкостей, которые могут содержать агрессивные присадки. Низкий коэффициент трения и хорошие антифрикционные свойства минимизируют потери энергии на трение и предотвращают задиры при работе сопряженных деталей, особенно в условиях граничной смазки, которые могут возникать при запуске или аварийных ситуациях. Высокая износостойкость обеспечивает длительный срок службы компонентов, работающих в условиях интенсивного износа. Превосходные литейные свойства позволяют получать детали сложной конфигурации с высокой точностью размеров, что критически важно для обеспечения эффективности работы гидравлических систем. Наконец, хорошая обрабатываемость резанием благодаря наличию свинца упрощает финишную обработку деталей и снижает производственные затраты.

Какие экологические аспекты следует учитывать при работе с латунью ЛМцСК?

При работе с латунью ЛМцСК необходимо учитывать несколько экологических аспектов, связанных с её составом и процессами обработки. Главным экологическим ограничением является содержание свинца (1,5-3,0%), который относится к токсичным тяжелым металлам. В процессе плавки и механической обработки необходимо обеспечивать эффективную вентиляцию для предотвращения попадания свинцовых паров и пыли в воздух рабочей зоны. Стружка и другие отходы обработки должны собираться и утилизироваться в соответствии с требованиями экологического законодательства, предпочтительно направляться на переработку для извлечения ценных компонентов. Использование изделий из латуни ЛМцСК имеет ограничения в контакте с питьевой водой и пищевыми продуктами из-за возможного выщелачивания свинца. В ряде стран действуют строгие нормативы, ограничивающие применение свинецсодержащих материалов в определенных отраслях, поэтому необходимо следить за соответствием продукции актуальным экологическим требованиям. При утилизации изделий из латуни ЛМцСК предпочтительно их направление на переплавку, что соответствует принципам циркулярной экономики и снижает негативное воздействие на окружающую среду.

Как правильно осуществлять термическую обработку латуни ЛМцСК?

Термическая обработка латуни ЛМцСК требует соблюдения ряда специфических параметров для достижения оптимальных свойств. Отжиг для снятия внутренних напряжений и повышения пластичности рекомендуется проводить при температуре 600-650°C с выдержкой 1-2 часа в зависимости от размеров изделия. Охлаждение после отжига должно быть медленным, предпочтительно вместе с печью или на воздухе, для предотвращения возникновения термических напряжений. При нагреве необходимо защищать поверхность от окисления, используя защитные атмосферы или флюсы, особенно важно предотвратить окисление кремния, который может образовывать тугоплавкие оксиды. Латунь ЛМцСК не подвергается закалке и старению как средству упрочнения, поскольку не обладает способностью к дисперсионному твердению. Местный отпуск может применяться для снижения твердости отдельных участков изделия, требующих дополнительной обработки. После термической обработки может потребоваться механическая или химическая очистка поверхности от окалины. Для деталей, работающих в условиях трения, рекомендуется проведение стабилизирующего отжига для обеспечения размерной стабильности в процессе эксплуатации.

Каковы особенности механической обработки латуни ЛМцСК?

Механическая обработка латуни ЛМцСК имеет ряд особенностей, обусловленных её составом и свойствами. Благодаря содержанию свинца (1,5-3,0%), сплав отлично обрабатывается резанием, образуя короткую ломкую стружку, что особенно важно при работе на автоматических станках. Для достижения оптимальных результатов рекомендуется использовать следующие режимы резания: скорость 80-120 м/мин, подача 0,1-0,3 мм/об, глубина резания 0,5-2 мм. Инструмент должен иметь положительные передние углы (5-15°) и небольшие радиусы закругления режущей кромки. При сверлении рекомендуется использовать сверла с углом при вершине 118-120° и обильное охлаждение. Шлифование следует проводить с осторожностью, применяя мягкие абразивные круги и обильное охлаждение, чтобы избежать намазывания свинца на поверхность. При фрезеровании предпочтительно использовать попутное фрезерование для получения лучшего качества поверхности. Для соединения деталей из латуни ЛМцСК рекомендуется применять пайку, а не сварку, поскольку при сварке возможно выгорание легирующих элементов и ухудшение свойств материала.

Заключение

Латунь ЛМцСК представляет собой уникальный многокомпонентный сплав, сочетающий высокую прочность, отличную обрабатываемость резанием, хорошие антифрикционные свойства и коррозионную стойкость. Комплексное легирование марганцем, свинцом и кремнием позволяет получить материал, который может эффективно заменять более дорогие бронзы в подшипниках скольжения и других деталях, работающих в условиях трения.

Широкое применение латуни ЛМцСК в тяжелой промышленности, авиа- и судостроении, автомобильной сфере обусловлено её уникальными свойствами, включая способность работать в сложных условиях эксплуатации под высокими нагрузками. Особенно ценным является использование этого сплава для изготовления деталей гидронасосов, подшипников скольжения и других компонентов, где требуется сочетание прочности, износостойкости и хорошей обрабатываемости.

Компания "ОборонСпецСплав" предлагает латунь ЛМцСК в форме чушек и лигатуры, изготовленных в строгом соответствии с требованиями ГОСТ 1020-97. Наши специалисты обладают глубокими знаниями и богатым опытом в области применения цветных металлов и сплавов и готовы предоставить квалифицированную консультацию по выбору оптимальных материалов для решения ваших конкретных технических задач.

Данная статья подготовлена на основе технических требований ГОСТ 1020-97 и многолетнего практического опыта специалистов компании "ОборонСпецСплав" в области производства и применения специальных латуней в различных отраслях промышленности.
