Сталь марки 40Х: конструкционная легированная хромистая сталь
Общая характеристика стали 40Х
Сталь марки 40Х относится к конструкционным легированным среднеуглеродистым хромистым сталям. Этот сплав обладает высокой прочностью, твёрдостью и отличной износостойкостью, однако характеризуется ограниченной пластичностью и повышенной хрупкостью. Благодаря наличию хрома, сталь демонстрирует хорошую коррозионную устойчивость, что позволяет использовать её в агрессивных средах.
Особенностью стали 40Х является склонность к образованию флокенов (дефектов структуры, которые возникают вследствие наличия водорода и углерода), что может привести к разрывам при обработке и эксплуатации изделий.

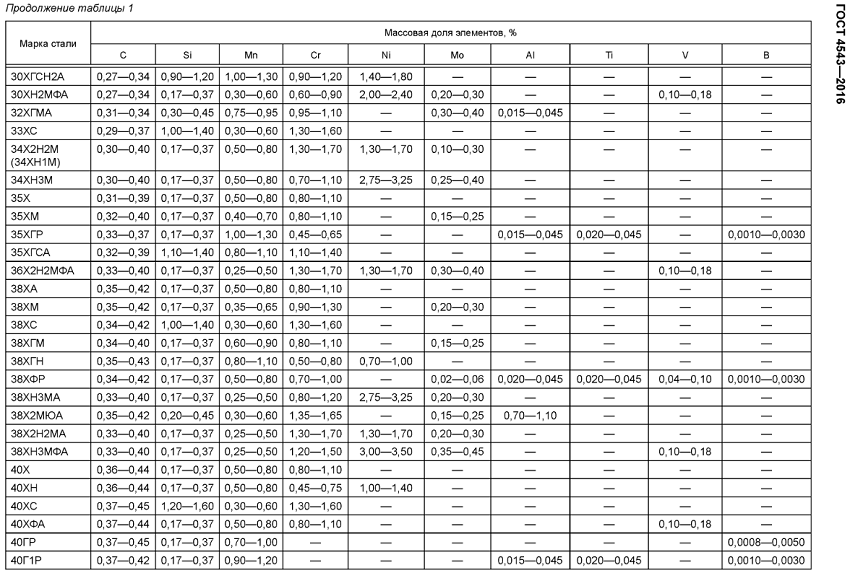

Химический состав стали 40Х (ГОСТ 4543-2016)
- Углерод (C): 0,36–0,44%
- Кремний (Si): 0,17–0,37%
- Марганец (Mn): 0,5–0,8%
- Хром (Cr): 0,8–1,1%
- Сера (S), Фосфор (P), Никель (Ni), Медь (Cu): не более 0,035%
- Остальное: железо (Fe)
Расшифровка маркировки «40Х»: цифра 40 обозначает среднее содержание углерода около 0,40%, а буква «Х» указывает на наличие хрома в составе.
Технологические особенности стали 40Х
Сплав 40Х характеризуется трудной свариваемостью, однако может быть сварен с помощью следующих способов:
- Электрошлаковая сварка (ЭШС)
- Ручная дуговая сварка (РДС)
- Контактная точечная сварка (КТС)
При сварке необходим предварительный нагрев и последующая термообработка для предотвращения образования хрупких структур и трещин.
Режимы термообработки стали 40Х
- Отжиг: 820–840 °С с медленным охлаждением в печи.
- Нормализация: 850–870 °С с охлаждением на воздухе.
- Закалка: 840–875 °С в масле или воде с последующим отпуском при 450–650 °С.
Механические свойства стали 40Х
- Предел текучести (σT): 620–785 МПа
- Временное сопротивление разрыву (σB): 980 МПа
- Относительное удлинение (δ5): до 10–14%
- Относительное сужение (ψ): около 45%
- Ударная вязкость (KCU): до 163 кДж/м²
- Твердость (HB): 179–269 МПа (в зависимости от способа обработки)
Физические свойства стали 40Х
- Плотность: 7820 кг/м³
- Модуль упругости: 2,03–2,14×10⁵ МПа
- Коэффициент линейного расширения: 11,9–14,6×10⁻⁶ 1/°C
- Коэффициент теплопроводности: 26–46 Вт/(м·°C)
- Удельная теплоёмкость: 466–664 Дж/(кг·°C)
Сферы применения стали 40Х
Основными направлениями применения стали 40Х являются:
- Машиностроение: изготовление высокопрочных деталей (валы, оси, плунжеры, шестерни, коленчатые и кулачковые валы, шпиндели, полуоси, болты, втулки и другие элементы).
- Турбиностроение: производство валов, роторов и дисков паровых турбин.
- Строительство: прочные металлоконструкции, которые эксплуатируются при низких температурах и подвергаются коррозионному воздействию.
Отечественные и зарубежные аналоги стали 40Х
Отечественные аналоги: 38ХА, 40ХН, 40ХР, 40ХС, 40ХФ, 45Х.
Зарубежные аналоги представлены в стандартах:
- Германия (DIN): 37Cr4, 41Cr4, 1.7034, 1.7035, 1.7045
- США (AISI): 5135, 5140
- Япония (JIS): SCr435, SCr440
- Китай (GB): 40Cr, 45Cr
Формы поставки стали 40Х
- Круг стальной: используется для изготовления валов и осей.
- Квадрат стальной: применим в производстве деталей высокой коррозионной стойкости.
- Лист стальной: используется для изготовления корпусов машин, деталей оборудования.
- Полоса стальная: применяется в машиностроении и для производства крепежного инструмента.
- Трубы: востребованы в турбиностроении и энергетике.
Заключение
Сталь марки 40Х является универсальным конструкционным материалом, востребованным благодаря своей прочности, коррозионной стойкости и высоким эксплуатационным характеристикам. Несмотря на трудности сварки и склонность к образованию флокенов, правильное соблюдение технологических режимов позволяет широко использовать её в ответственных отраслях машино- и приборостроения, а также в строительстве сложных инженерных конструкций.
