Сталь 08Ю: Подробный обзор марки

Сталь марки 08Ю представляет собой высококачественную конструкционную углеродистую сталь, специально легированную алюминием. Это ключевое отличие от других низкоуглеродистых сталей придает ей ряд специфических свойств. Благодаря алюминию сталь 08Ю обладает очень мелкой структурой зерна, что значительно повышает её пластичность и способность к глубокой и особо сложной вытяжке без разрушения. Также для неё характерна повышенная износостойкость по сравнению с нелегированными аналогами при эксплуатации под нагрузками.

Важными эксплуатационными характеристиками являются превосходная свариваемость (без ограничений по способам, не требует подогрева и последующей обработки), нечувствительность к образованию флокенов (внутренних дефектов) и отсутствие склонности к отпускной хрупкости (сохранение вязкости после нагрева). Сталь 08Ю широко используется для производства тонколистового проката, предназначенного для холодной штамповки.

Расшифровка маркировки стали 08Ю

• 08: Указывает на среднее содержание углерода в сотых долях процента (около 0.08%). Низкое содержание углерода является базой для высокой пластичности и хорошей свариваемости.
• Ю: Обозначает, что сталь легирована Алюминием (Al). Алюминий вводится для измельчения зерна и связывания азота, что кардинально улучшает способность стали к холодной деформации, особенно к глубокой вытяжке. (Примечание: Вопреки некоторым источникам, буква "Ю" не означает содержание алюминия около 1%; фактическое содержание регламентируется ГОСТом и составляет 0.02-0.07%).

Химический состав стали 08Ю (согласно ГОСТ 9045-93)

Химический состав стали 08Ю строго регламентирован, особенно по содержанию примесей и легирующего алюминия, что критически важно для обеспечения стабильных свойств при штамповке. Основной стандарт для тонколистового проката - ГОСТ 9045-93.

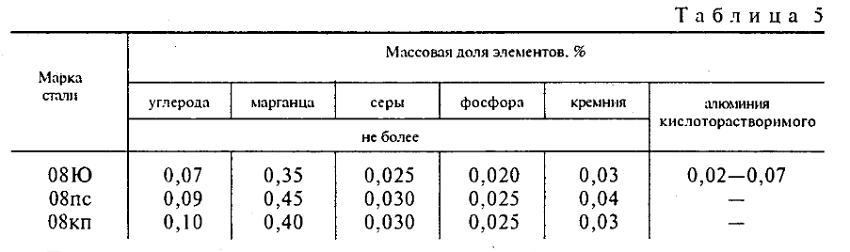

Химический состав стали 08Ю, %

C (Углерод)	Si (Кремний)	Mn (Марганец)	Al (Алюминий)	S (Сера)	P (Фосфор)	Ni (Никель)	Cr (Хром)	Cu (Медь)	As (Мышьяк)	N (Азот)
≤ 0.07	≤ 0.03	≤ 0.35	0.02 - 0.07	≤ 0.025 (в источнике 0.02)	≤ 0.020	≤ 0.15 (по ГОСТ 9045)	≤ 0.10 (по ГОСТ 9045)	≤ 0.20 (по ГОСТ 9045)	≤ 0.08 (по др. ГОСТ)	≤ 0.007 (по ГОСТ 9045)

Влияние ключевых элементов на свойства:

• Углерод (C): Очень низкое содержание (≤ 0.07%) максимизирует пластичность и свариваемость.
• Алюминий (Al): Ключевой легирующий элемент (0.02-0.07%). Связывает растворенный азот, предотвращая старение стали и стабилизируя свойства. Способствует образованию очень мелкого зерна при рекристаллизации, что является главным фактором высокой способности к глубокой вытяжке (категории ВОСВ, ОСВ по ГОСТ 9045).
• Кремний (Si): Содержание сильно ограничено (≤ 0.03%), так как кремний снижает пластичность при холодной деформации. Сталь раскисляют алюминием.
• Марганец (Mn): Низкое содержание (≤ 0.35%) для сохранения высокой пластичности. Связывает серу.
• Сера (S) и Фосфор (P): Содержание очень строго ограничено (≤ 0.025% и ≤ 0.020% соответственно). Эти примеси резко снижают пластичность, особенно при глубокой вытяжке.
• Азот (N): Также ограничивается (≤ 0.007%), так как в несвязанном виде вызывает старение и ухудшает штампуемость.

Механические свойства стали 08Ю

Механические свойства стали 08Ю, особенно показатели пластичности, являются её главной характеристикой, определяющей пригодность для сложной штамповки.

Механические свойства стали 08Ю (типичные значения)

Примечание: Для листа по ГОСТ 9045-93 свойства зависят от категории вытяжки (Н, СВ, ВГ, ОСВ, ВОСВ). Приведены ориентировочные значения для категорий особо сложной вытяжки. Главный показатель - высокое относительное удлинение δ.

Сортамент (ГОСТ)	Размеры (мм)	Термообработка / Состояние	σT (Предел текучести), МПа	σB (Предел прочности), МПа	δ5 (Отн. удлинение), %	ψ (Отн. сужение), %
Труба (ГОСТ 10705-80)	-	-	≥ 174	≥ 255	≥ 30	-
Лист горячекатаный (ГОСТ 4041-71)	4 - 8	После термообработки (отжиг/нормализация)	-	≤ 360	≥ 36	-
Полоса горячекатаная (ГОСТ 1577-93)	6 - 60	Нормализация	≥ 175	≥ 290	≥ 35	≥ 60
Лист холоднокатаный (ГОСТ 9045-93)	до 3.9	Отожженный	≤ 210 (для ВОСВ)	270-350 (для ВОСВ)	≥ 38-40 (для ВОСВ)	-

Твердость стали 08Ю

Твердость по Бринеллю (HB) или Виккерсу (HRB) для стали 08Ю

Сортамент (ГОСТ)	Состояние	Твердость
Лист горячекатаный (ГОСТ 4041-71)	После термообработки	HB ≤ 118
Лист толстый горячекатаный (ГОСТ 1577-93)	Без термообработки или после отжига	HB ≤ 131
Лист холоднокатаный (ГОСТ 9045-93)	Отожженный	HRB ≤ 48-53 (зависит от категории)

Ударная вязкость стали 08Ю

Сталь 08Ю сохраняет хорошую ударную вязкость при отрицательных температурах.

Ударная вязкость KCU горячекатаного листа из стали 08Ю, Дж/см² (кДж/м²)

Температура испытания, °C	KCU, Дж/см²	KCU, кДж/м² (приближенно)
-40°C	73 - 108	730 - 1080
-60°C	67 - 79	670 - 790

Технологические свойства и особенности стали 08Ю

Свариваемость

Сталь 08Ю сваривается без ограничений всеми основными методами сварки:

• РДС (ручная дуговая сварка)
• АДС (автоматическая дуговая сварка под флюсом и в среде защитных газов)
• АрДС (аргонодуговая сварка)
• КТС (контактная точечная сварка)

Предварительный подогрев и последующая термообработка сварных швов не требуются.

Обработка давлением (Штампуемость)

Это главное технологическое свойство стали 08Ю. Благодаря легированию алюминием, мелкозернистой структуре и низкому содержанию примесей, сталь обладает выдающейся способностью к холодной пластической деформации. Она предназначена для:

• Сложной вытяжки (СВ)
• Особо сложной вытяжки (ОСВ)
• Весьма особо сложной вытяжки (ВОСВ)

Это позволяет изготавливать детали очень сложной геометрии (например, глубокие или несимметричные детали) за минимальное число операций штамповки без образования трещин и разрывов.

Термообработка

Основной вид термообработки для листа 08Ю, предназначенного для штамповки, – это рекристаллизационный отжиг после холодной прокатки. Он обеспечивает формирование мелкозернистой структуры и снятие наклепа, придавая стали максимальную пластичность. Также может применяться нормализация для горячекатаного проката. Алюминий повышает температуру начала роста зерна, что делает сталь менее чувствительной к перегреву при термообработке.

Флокеночувствительность

Сталь не чувствительна к образованию флокенов.

Склонность к отпускной хрупкости

Сталь 08Ю не склонна к отпускной хрупкости.

Основные формы поставки стали 08Ю

Сталь 08Ю поставляется преимущественно в виде листового проката, но также возможны другие формы:

• Лист холоднокатаный тонкий (толщиной до 3.9 мм) по ГОСТ 9045-93 (основной вид поставки для штамповки).
• Лист горячекатаный по ГОСТ 4041-71, ГОСТ 19903.
• Полоса горячекатаная по ГОСТ 1577-93, ГОСТ 103.
• Лента холоднокатаная.
• Трубы стальные электросварные по ГОСТ 10705-80.
• Проволока.

Области применения стали 08Ю

Основное назначение стали 08Ю – производство деталей методом холодной штамповки с использованием операций сложной, особо сложной и весьма особо сложной вытяжки.

• Автомобилестроение: Кузовные детали сложной формы (двери, крылья, капоты, панели крыши, глубокие детали пола), детали каркаса сидений.
• Бытовая техника: Корпуса холодильников, стиральных машин, другой техники со сложными формами.
• Строительство: Элементы облицовки, детали сложного профиля.
• Машиностроение и приборостроение: Корпуса, кожухи, диафрагмы, другие штампованные детали сложной конфигурации.
• Гидравлические и трубопроводные системы: Компоненты, изготовленные штамповкой или из трубной заготовки 08Ю.

Аналоги стали 08Ю

Отечественные аналоги:

Прямых полных аналогов по ГОСТ не указано. Наиболее близкой по составу (без Al) и свойствам является сталь 08.

Зарубежные аналоги:

Ближайшие зарубежные аналоги стали 08Ю (преимущественно стали для холодной штамповки)

Страна/Стандарт	Марки аналогов
Германия (DIN, WNr)	DC03 (1.0347), DC04 (1.0338), DC04G1, RRSt3, St12 (1.0330), St14 (1.0338)
Евросоюз (EN)	DC03 (1.0347), DC04 (1.0338), FeP03, FeP04
Япония (JIS)	SPCC, SPCE, CR4
США (ASTM, AISI)	A619, A620, K00040, (близки к AISI 1006, 1008 с Al)
Франция (AFNOR)	3C, DC03, E, ES, FeP01
Англия (BS)	1449-1CR, 1449-3CR, DC03, DC04
Италия (UNI)	DC01, DC03, DC04, FeP02, FeP04
Испания (UNE)	AP04, DC03, DC04
Китай (GB)	(могут быть аналоги типа 08Al)
Польша (PN)	08J, 08JA
Чехия (CSN)	11305, 11321
Швеция (SS)	1142, 1147
Австрия (ONORM)	St02F, St04F
Австралия (AS)	CA2, CA3, CA4, HA3, HA4N
Финляндия (SFS)	RACOLD03F, RACOLD04F
Румыния (STAS)	A3k

Примечание: При выборе аналога необходимо тщательно сравнивать полные стандарты на химический состав, механические свойства (особенно показатели штампуемости) и условия поставки.

Стандарты и регламенты

Основные стандарты, регламентирующие сталь 08Ю и изделия из нее:

• ГОСТ 9045-93: Прокат тонколистовой холоднокатаный из низкоуглеродистой качественной стали для холодной штамповки. Технические условия (основной стандарт для листа 08Ю).
• ГОСТ 4041-71: Прокат листовой для холодной штамповки из углеродистой качественной конструкционной стали. Технические условия.
• ГОСТ 1577-93: Прокат толстолистовой и широкополосный из конструкционной качественной стали. Технические условия.
• ГОСТ 10705-80: Трубы стальные электросварные. Технические условия.
• ГОСТы на сортамент (ГОСТ 19904 - лист х/к, ГОСТ 19903 - лист г/к и др.).

Условные обозначения механических свойств

• σ_B (sв): Предел кратковременной прочности (временное сопротивление разрыву), МПа.
• σ_T (sT): Предел текучести (условный или физический), МПа.
• δ₅ (d5): Относительное удлинение после разрыва на образце с расчетной длиной L=5*d, %.
• ψ (y): Относительное сужение после разрыва, %.
• HB: Твердость по Бринеллю.
• HRB: Твердость по Роквеллу (шкала B).
• KCU: Ударная вязкость на образцах с U-образным надрезом, Дж/см² или кДж/м².

Заключение

Сталь 08Ю является специализированной маркой, разработанной прежде всего для нужд холодной листовой штамповки. Легирование алюминием обеспечивает уникальное сочетание очень высокой пластичности (позволяющей выполнять операции весьма особо сложной вытяжки) с хорошей свариваемостью и стабильностью свойств. Это делает ее незаменимым материалом в автомобилестроении, производстве бытовой техники и других отраслях, где требуется получение деталей сложной формы из тонкого листа при минимальных затратах на производство.
