Чугун марки СЧ30: характеристики, свойства и промышленное применение

Чугун марки СЧ30 представляет собой высокопрочный серый чугун с пластинчатым графитом, содержащий не менее 94% железа и оптимизированное количество углерода, кремния, марганца и других элементов. Производство данного материала осуществляется в строгом соответствии с требованиями ГОСТ 1412-85, что гарантирует стабильность его технических характеристик. Благодаря оптимальному химическому составу и структуре, СЧ30 обладает исключительно высокой прочностью, отличной износостойкостью и теплоемкостью, что делает его идеальным материалом для изготовления особо ответственных деталей, работающих в условиях значительных нагрузок в различных отраслях промышленности.

Расшифровка маркировки

Маркировка чугуна СЧ30 имеет следующую структуру:

• С - серый (обозначает тип чугуна по форме графитовых включений)
• Ч - чугун (обозначает базовый материал)
• 30 - число, указывающее минимальное значение временного сопротивления при растяжении в кгс/мм² (примерно 300 МПа)

Дополнительно в технической документации может указываться маркировка ПГ, обозначающая пластинчатую форму графита в структуре сплава.

Химический состав чугуна марки СЧ30

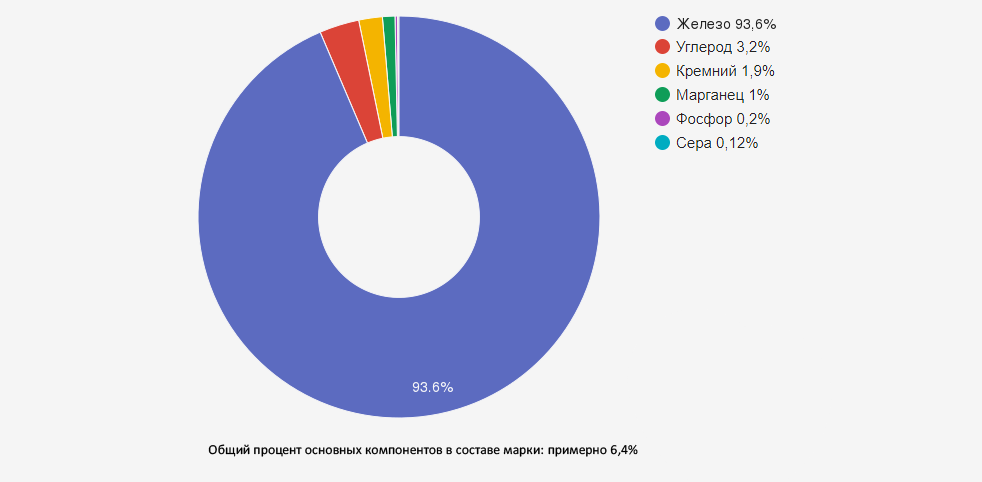

Согласно ГОСТ 1412-85, химический состав чугуна СЧ30 должен соответствовать следующим требованиям:

Содержание примесей и легирующих элементов строго контролируется для обеспечения стабильных литейных и механических свойств чугуна СЧ30. По сравнению с марками СЧ20 и СЧ25, в данном сплаве содержится значительно меньшее количество углерода и кремния, что обеспечивает пониженную графитизацию и, как следствие, более высокие прочностные характеристики.

Физико-механические свойства

Чугун марки СЧ30 обладает следующими физическими и механическими характеристиками:

• Плотность: 7,3-7,5 г/см³
• Температура плавления: 1150-1200°C
• Предел прочности при растяжении: не менее 300 МПа (30 кгс/мм²)
• Предел прочности при сжатии: 950-1100 МПа
• Твердость по Бринеллю: 181-269 HB
• Модуль упругости: 115-135 ГПа
• Удельная теплоемкость: 0,45-0,48 кДж/(кг·°C)
• Теплопроводность: 40-45 Вт/(м·К)
• Коэффициент линейного расширения: 8,5-9,5·10⁻⁶ K⁻¹
• Удельное электрическое сопротивление: 0,75-0,85 мкОм·м
• Теплостойкость: до 650-700°C

Благодаря преобладанию перлитной структуры и минимальному количеству графитовых включений, чугун СЧ30 обладает исключительно высокими прочностными характеристиками при сохранении достаточной обрабатываемости и удовлетворительных литейных свойств.

Технологические свойства

Литейные характеристики

Чугун СЧ30 обладает следующими литейными свойствами:

• Ограниченная жидкотекучесть (ниже, чем у СЧ20 и СЧ25)
• Повышенная усадка при затвердевании (около 1,2-1,5%)
• Склонность к образованию усадочных раковин и напряжений
• Требует тщательного контроля температуры заливки и режима охлаждения отливок
• Необходимость использования дополнительных технологических приемов для получения качественных отливок

Обрабатываемость

При механической обработке чугуна СЧ30 следует учитывать следующие особенности:

• Удовлетворительная обрабатываемость резанием, несмотря на высокую твердость
• Стружка образуется мелкая, элементного типа
• Повышенный износ режущего инструмента из-за высокой твердости материала
• Рекомендуется использование твердосплавного инструмента с оптимальной геометрией
• Возможность достижения высокого класса чистоты поверхности при финишной обработке
• Необходимость применения СОЖ для снижения тепловыделения при обработке

Свариваемость

Чугун СЧ30 относится к категории трудносвариваемых материалов:

• Сварка возможна только с тщательным предварительным подогревом до 600-700°C
• Требуется очень медленное охлаждение после сварки для предотвращения образования трещин
• Рекомендуется использование специальных электродов (никелевых или чугунных)
• Наиболее эффективны аргонодуговая сварка и холодная сварка для ремонтных работ
• После сварки обязателен отжиг для снятия внутренних напряжений
• Для ответственных деталей рекомендуется применять другие методы соединения

Термическая обработка

Для чугуна СЧ30 применяются следующие виды термической обработки:

• Отжиг - для снятия внутренних напряжений после литья (550-650°C с выдержкой 3-5 часов и последующим медленным охлаждением)
• Нормализация - для улучшения структуры и повышения механических свойств (880-920°C с охлаждением на воздухе)
• Закалка и отпуск - для повышения твердости и износостойкости (закалка с 850-880°C, отпуск при 180-250°C)
• Поверхностная закалка - для создания износостойкого поверхностного слоя (нагрев ТВЧ или газовым пламенем до 850-900°C с последующим быстрым охлаждением)
• Графитизирующий отжиг - для устранения отбеленных участков (900-950°C с длительной выдержкой и медленным охлаждением)

Термическая обработка чугуна СЧ30 позволяет значительно улучшить его механические свойства и адаптировать материал под конкретные условия эксплуатации. Для особо ответственных деталей часто применяется естественное или искусственное старение для стабилизации размеров и снятия остаточных напряжений.

Формы поставки

Компания "ОборонСпецСплав" поставляет чугун марки СЧ30 в следующих формах:

Вся продукция сопровождается сертификатами качества, подтверждающими соответствие химического состава и механических свойств требованиям нормативной документации.

Особенности маркировки продукции

В соответствии с требованиями ГОСТ 1412-85, на каждой отливке из чугуна СЧ30 должна быть нанесена маркировка, содержащая:

• Товарный знак предприятия-изготовителя
• Марку чугуна (СЧ30)
• Номер плавки или партии
• При поставке на экспорт - надпись "Made in Russia" или другую, указанную в договоре

Маркировка наносится литьем или механическим способом в местах, указанных на чертеже. Для мелких отливок допускается маркировка на ярлыках или упаковке.

Области применения чугуна СЧ30

Благодаря высоким показателям прочности, теплостойкости и износостойкости, чугун СЧ30 широко применяется в следующих отраслях:

Энергетическое машиностроение

• Корпуса насосов и компрессоров высокого давления
• Цилиндры и корпуса паровых турбин
• Арматура высокого давления
• Детали котельного оборудования, работающие при высоких температурах
• Корпуса редукторов для тяжелых условий эксплуатации

Оборудование для АЭС

• Корпусные детали ответственного оборудования
• Арматура трубопроводов высокого давления
• Защитные конструкции
• Опорные элементы оборудования
• Детали насосных агрегатов

Тяжелое машиностроение

• Станины и рамы тяжелых металлорежущих станков
• Корпуса тяжелых редукторов
• Траверсы и направляющие прессового оборудования
• Зубчатые колеса крупных размеров
• Детали дробильно-размольного оборудования

Дизелестроение

• Блоки цилиндров мощных дизельных двигателей
• Головки блоков цилиндров
• Коленчатые валы
• Гильзы цилиндров
• Выпускные коллекторы

Транспортное машиностроение

• Детали тормозных систем грузовых автомобилей и железнодорожного транспорта
• Корпусные детали тяжелой автотракторной техники
• Элементы силовых агрегатов
• Детали ходовой части тяжелых транспортных средств

Общее машиностроение

• Корпуса гидравлических и пневматических цилиндров высокого давления
• Планшайбы и поворотные столы тяжелых станков
• Матрицы и пуансоны для штамповки и прессования
• Детали оборудования, работающего в условиях абразивного износа

Преимущества и недостатки чугуна СЧ30

Преимущества:

• Исключительно высокая прочность при сжатии (до 1100 МПа)
• Высокая прочность на растяжение (не менее 300 МПа)
• Превосходная теплостойкость (до 650-700°C)
• Отличная износостойкость и сопротивление истиранию
• Высокая герметичность отливок
• Хорошая обрабатываемость резанием при высокой твердости
• Стабильность размеров при циклических нагрузках
• Высокая демпфирующая способность (хотя и меньшая, чем у низкопрочных марок чугуна)

Недостатки:

• Ограниченные литейные свойства и повышенная усадка
• Склонность к образованию внутренних напряжений и трещин при литье
• Практически отсутствующая пластичность и высокая хрупкость
• Низкая ударная вязкость и чувствительность к динамическим нагрузкам
• Трудная свариваемость
• Более высокая стоимость по сравнению с низкопрочными марками чугуна
• Требовательность к технологии производства и термической обработки

Сравнение с другими марками чугуна

Для оптимального выбора материала под конкретные задачи полезно сравнить чугун СЧ30 с другими марками:

Чугун СЧ30 представляет собой наиболее прочную марку серого чугуна с пластинчатым графитом и является оптимальным выбором для высоконагруженных ответственных деталей, где требуются высокая прочность, теплостойкость и стабильность размеров.

Особенности эксплуатации

Рекомендации по нагрузочным режимам:

• Наиболее эффективен при постоянных и стационарных нагрузках
• Отлично работает при высоких статических нагрузках
• Ограниченное применение при ударных и динамических нагрузках
• Рекомендуемый коэффициент запаса прочности: 1,5-2,0
• Оптимальный диапазон рабочих температур: от -60°C до +650°C

Коррозионная стойкость:

• Хорошая стойкость в атмосферных условиях
• Удовлетворительная стойкость в пресной и морской воде
• Высокая стойкость к окислению при повышенных температурах
• Ограниченная устойчивость к кислотам и щелочам
• Для повышения коррозионной стойкости рекомендуется применение защитных покрытий

Часто задаваемые вопросы (FAQ)

В чем основное отличие чугуна СЧ30 от марок СЧ25 и ВЧ45?

Чугун СЧ30 является наиболее прочной маркой серого чугуна с пластинчатым графитом. По сравнению с СЧ25, он имеет более высокую прочность на растяжение (минимум 300 МПа против 250 МПа у СЧ25), более низкое содержание углерода и кремния, большую твердость и теплостойкость. Это достигается за счет оптимизации состава и структуры, обеспечивающих минимальное количество графитовых включений. В отличие от ВЧ45, который имеет шаровидный графит и еще более высокую прочность (450 МПа), СЧ30 сохраняет пластинчатую форму графита, что обеспечивает лучшие литейные свойства, более высокую демпфирующую способность и лучшую обрабатываемость. СЧ30 оптимален для высоконагруженных деталей, работающих преимущественно на сжатие и изгиб, в то время как ВЧ45 лучше подходит для деталей с динамическими нагрузками и работающих на растяжение.

Какие технологические особенности следует учитывать при литье деталей из СЧ30?

Литье деталей из чугуна СЧ30 требует учета нескольких ключевых особенностей. Во-первых, из-за ограниченной жидкотекучести необходимо предусматривать более толстые стенки и упрощенную конфигурацию отливок по сравнению с СЧ20 или СЧ25. Во-вторых, повышенная склонность к усадке (1,2-1,5%) требует правильного расчета литниковой системы и установки дополнительных прибылей. В-третьих, для предотвращения образования внутренних напряжений и трещин необходимо обеспечивать равномерное охлаждение отливки, а в некоторых случаях - применять предварительный подогрев форм. Особое внимание следует уделять контролю температуры заливки (1400-1450°C) и химического состава. Для получения гарантированной структуры и свойств часто применяют модифицирование расплава. После литья обязателен отжиг для снятия внутренних напряжений, а для ответственных деталей рекомендуется естественное старение в течение нескольких месяцев.

Можно ли использовать чугун СЧ30 для деталей, работающих в условиях знакопеременных нагрузок?

Чугун СЧ30 имеет ограниченное применение для деталей, работающих в условиях знакопеременных и циклических нагрузок. Пластинчатая форма графита создает микроконцентраторы напряжений, что снижает усталостную прочность материала. Предел выносливости при симметричном цикле нагружения составляет примерно 25-30% от предела прочности на растяжение. Тем не менее, при умеренных знакопеременных нагрузках (не превышающих 25-30% от статической прочности) и невысокой частоте циклов СЧ30 может успешно применяться. Для повышения усталостной прочности рекомендуется применять термическую обработку, улучшающую структуру материала, и поверхностное упрочнение (закалка ТВЧ, дробеструйная обработка). В случаях, когда требуется высокая стойкость к знакопеременным нагрузкам, лучше использовать высокопрочный чугун с шаровидным графитом (ВЧ) или стальные отливки.

Какие методы контроля качества применяются для чугуна СЧ30?

Для контроля качества чугуна СЧ30 применяется комплексная система методов. Спектральный анализ используется для точного определения химического состава. Металлографические исследования позволяют контролировать структуру материала, форму и распределение графита, соотношение структурных составляющих металлической основы. Механические испытания включают определение предела прочности на растяжение, твердости, а в некоторых случаях - ударной вязкости и предела выносливости. Неразрушающий контроль отливок (ультразвуковая дефектоскопия, рентгенография, магнитно-порошковый метод) применяется для выявления внутренних и поверхностных дефектов. Для ответственных деталей проводится контроль геометрических размеров и гидравлические испытания на герметичность. Особое внимание уделяется равномерности свойств по сечению массивных отливок и отсутствию внутренних напряжений. Все испытания регламентируются требованиями ГОСТ 1412-85 и техническими условиями на конкретные изделия.

Каковы перспективы применения чугуна СЧ30 в современном производстве?

Несмотря на развитие новых материалов, чугун СЧ30 сохраняет свою актуальность в современном производстве благодаря уникальному сочетанию свойств и экономической эффективности. Перспективы его применения связаны с несколькими направлениями. В энергетическом машиностроении и оборудовании для АЭС СЧ30 остается востребованным для изготовления корпусных деталей и арматуры, работающих при высоких температурах и давлениях. В тяжелом машиностроении и станкостроении он используется для массивных деталей, где важна высокая жесткость и демпфирующая способность. Современные технологии модифицирования и микролегирования позволяют улучшать свойства СЧ30, расширяя сферы его применения. Развитие методов термической и поверхностной обработки открывает возможности для повышения износостойкости и усталостной прочности деталей. При этом, относительно низкая стоимость по сравнению с легированными сталями и цветными сплавами обеспечивает экономическую целесообразность его использования в крупносерийном производстве.

Заключение

Чугун марки СЧ30 представляет собой высокопрочный конструкционный материал с пластинчатым графитом, обладающий оптимальным сочетанием прочности, износостойкости и теплостойкости. Это наиболее прочная марка серого чугуна, предназначенная для изготовления особо ответственных деталей, работающих при значительных нагрузках.

Благодаря высоким показателям прочности на растяжение и сжатие, твердости и теплостойкости, СЧ30 успешно применяется в энергетическом машиностроении, тяжелом станкостроении, дизелестроении и производстве оборудования для АЭС. При этом материал сохраняет хорошую обрабатываемость и удовлетворительные литейные свойства.

Компания "ОборонСпецСплав" предлагает чугун СЧ30 в различных формах поставки, соответствующий требованиям ГОСТ 1412-85. Наши специалисты готовы предоставить консультацию по выбору оптимальной формы материала и технологии его обработки для решения ваших производственных задач.

Данная статья подготовлена на основе требований ГОСТ 1412-85 и практического опыта специалистов компании "ОборонСпецСплав". Все приведенные характеристики подтверждены результатами лабораторных испытаний и многолетним опытом применения чугуна СЧ30 в различных отраслях промышленности.
