Чугун марки СЧ25: характеристики, свойства и промышленное применение

Чугун марки СЧ25 представляет собой высокопрочный серый чугун с пластинчатым графитом, содержащий не менее 93% железа и сбалансированное количество углерода, кремния, марганца и других элементов. Производство данного материала осуществляется в строгом соответствии с требованиями ГОСТ 1412-85, что гарантирует стабильность его технических характеристик. Благодаря оптимальному химическому составу и структуре, СЧ25 обладает повышенной прочностью, теплостойкостью и герметичностью, сохраняя при этом удовлетворительные литейные свойства, что делает его идеальным материалом для изготовления ответственных деталей в различных отраслях промышленности.

Расшифровка маркировки

Маркировка чугуна СЧ25 имеет следующую структуру:

• С - серый (обозначает тип чугуна по форме графитовых включений)
• Ч - чугун (обозначает базовый материал)
• 25 - число, указывающее минимальное значение временного сопротивления при растяжении в кгс/мм² (примерно 250 МПа)

Дополнительно в технической документации может указываться маркировка ПГ, обозначающая пластинчатую форму графита в структуре сплава.

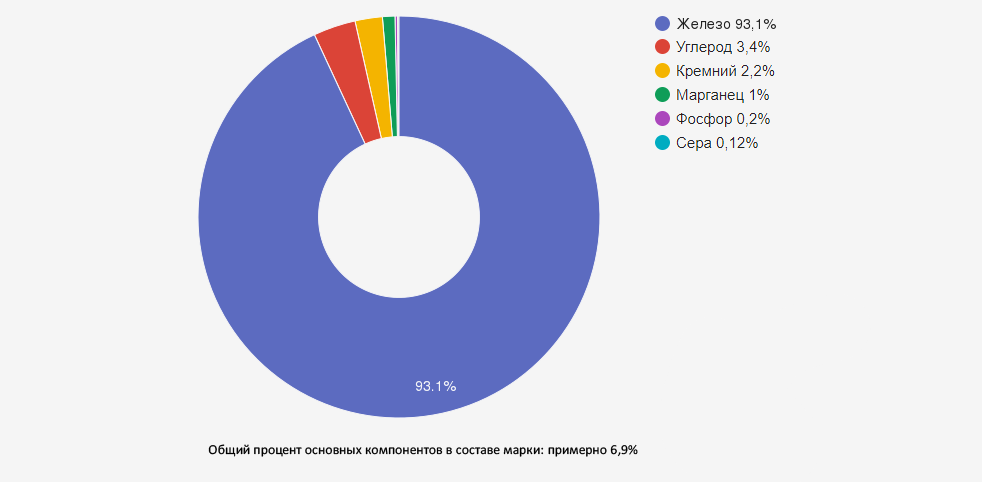

Химический состав чугуна марки СЧ25

Согласно ГОСТ 1412-85, химический состав чугуна СЧ25 должен соответствовать следующим требованиям:

Содержание примесей и легирующих элементов строго контролируется для обеспечения стабильных литейных и механических свойств чугуна СЧ25. По сравнению с марками СЧ10-СЧ20, в данном сплаве содержится меньшее количество графита, что обеспечивает повышенные прочностные характеристики.

Физико-механические свойства

Чугун марки СЧ25 обладает следующими физическими и механическими характеристиками:

• Плотность: 7,2-7,4 г/см³
• Температура плавления: 1150-1200°C
• Предел прочности при растяжении: не менее 250 МПа (25 кгс/мм²)
• Предел прочности при сжатии: 800-1000 МПа
• Твердость по Бринеллю: 180-255 HB
• Модуль упругости: 110-130 ГПа
• Удельная теплоемкость: 0,46-0,50 кДж/(кг·°C)
• Теплопроводность: 42-46 Вт/(м·К)
• Коэффициент линейного расширения: 9,0-10,0·10⁻⁶ K⁻¹
• Удельное электрическое сопротивление: 0,7-0,8 мкОм·м
• Теплостойкость: до 600-650°C

Благодаря оптимизированному соотношению перлита и графита, чугун СЧ25 обладает повышенными прочностными характеристиками при сохранении достаточной демпфирующей способности и износостойкости.

Технологические свойства

Литейные характеристики

Чугун СЧ25 обладает следующими литейными свойствами:

• Удовлетворительная жидкотекучесть (несколько ниже, чем у СЧ20)
• Малая усадка при затвердевании (около 1,1-1,3%)
• Умеренная склонность к образованию усадочных раковин и напряжений
• Способность к воспроизведению сложных форм при литье
• Требует более тщательного контроля температуры заливки и охлаждения отливок

Обрабатываемость

При механической обработке чугуна СЧ25 следует учитывать следующие особенности:

• Хорошая обрабатываемость резанием, несмотря на повышенную твердость
• Стружка образуется мелкая, элементного типа
• Умеренный износ режущего инструмента благодаря наличию графитовых включений
• Рекомендуется использование твердосплавного инструмента
• Возможность достижения высокого класса чистоты поверхности при финишной обработке

Свариваемость

Чугун СЧ25 относится к категории ограниченно свариваемых материалов:

• Сварка возможна с предварительным подогревом до 500-650°C
• Требуется медленное охлаждение после сварки для предотвращения образования трещин
• Рекомендуется использование специальных электродов (никелевых или чугунных)
• Наиболее эффективны аргонодуговая сварка и холодная сварка для ремонтных работ
• После сварки желателен отжиг для снятия внутренних напряжений

Термическая обработка

Для чугуна СЧ25 применяются следующие виды термической обработки:

• Отжиг - для снятия внутренних напряжений после литья (550-650°C с выдержкой 2-4 часа и последующим медленным охлаждением)
• Нормализация - для улучшения структуры и повышения механических свойств (850-900°C с охлаждением на воздухе)
• Закалка и отпуск - для повышения твердости и износостойкости (закалка с 850-880°C, отпуск при 180-250°C)
• Графитизирующий отжиг - для устранения отбеленных участков (900-950°C с длительной выдержкой и медленным охлаждением)

Термическая обработка чугуна СЧ25 позволяет значительно улучшить его механические свойства и адаптировать материал под конкретные условия эксплуатации.

Формы поставки

Компания "ОборонСпецСплав" поставляет чугун марки СЧ25 в следующих формах:

Вся продукция сопровождается сертификатами качества, подтверждающими соответствие химического состава и механических свойств требованиям нормативной документации.

Особенности маркировки продукции

В соответствии с требованиями ГОСТ 1412-85, на каждой отливке из чугуна СЧ25 должна быть нанесена маркировка, содержащая:

• Товарный знак предприятия-изготовителя
• Марку чугуна (СЧ25)
• Номер плавки или партии
• При поставке на экспорт - надпись "Made in Russia" или другую, указанную в договоре

Маркировка наносится литьем или механическим способом в местах, указанных на чертеже. Для мелких отливок допускается маркировка на ярлыках или упаковке.

Области применения чугуна СЧ25

Благодаря высоким показателям прочности, теплостойкости и герметичности, чугун СЧ25 широко применяется в следующих отраслях:

Энергетическое машиностроение

• Корпуса насосов и компрессоров высокого давления
• Детали турбинного оборудования
• Элементы котельных установок
• Корпуса клапанов и задвижек для высоких давлений
• Детали газовых и паровых турбин

Оборудование для АЭС

• Герметичные корпусные детали оборудования
• Элементы трубопроводной арматуры
• Корпуса насосов второго контура
• Защитные экраны

Дизелестроение

• Блоки и головки блоков цилиндров мощных двигателей
• Коленчатые и распределительные валы
• Поршни и цилиндровые втулки
• Детали турбонаддува
• Маслопроводная арматура

Станкостроение

• Станины тяжелых и прецизионных станков
• Направляющие высокой точности
• Шпиндельные узлы
• Корпуса редукторов с высокими нагрузками
• Столы и портальные элементы тяжелых станков

Тяжелое машиностроение

• Корпуса больших редукторов
• Детали прессового оборудования
• Крупногабаритные зубчатые колеса
• Элементы гидравлических систем
• Опорные конструкции тяжелых механизмов

Судостроение

• Блоки цилиндров судовых дизелей
• Корпуса судовых насосов и арматуры
• Детали палубных механизмов
• Фундаментные плиты энергетических установок

Преимущества и недостатки чугуна СЧ25

Преимущества:

• Высокая прочность при сжатии (до 1000 МПа)
• Повышенная прочность на растяжение (не менее 250 МПа)
• Хорошая теплостойкость (до 600-650°C)
• Высокая герметичность отливок
• Отличная износостойкость при трении скольжения
• Удовлетворительные демпфирующие свойства
• Стабильность размеров при циклических нагрузках
• Хорошая обрабатываемость резанием

Недостатки:

• Ограниченная пластичность и высокая хрупкость
• Низкая ударная вязкость
• Сниженные по сравнению с марками СЧ10-СЧ20 литейные свойства
• Повышенная склонность к образованию внутренних напряжений при литье
• Сложность сварки и ремонта
• Более высокая стоимость по сравнению с низкопрочными марками чугуна

Сравнение с другими марками чугуна

Для оптимального выбора материала под конкретные задачи полезно сравнить чугун СЧ25 с другими марками:

Чугун СЧ25 представляет собой оптимальный баланс между прочностью и технологичностью для ответственных деталей с повышенными нагрузками, где требуются высокая герметичность и теплостойкость.

Особенности эксплуатации

Рекомендации по нагрузочным режимам:

• Наиболее эффективен при постоянных и умеренно переменных нагрузках
• Хорошо работает при сжатии и изгибе
• Ограниченное применение при высоких ударных нагрузках
• Рекомендуемый коэффициент запаса прочности: 1,5-2,0
• Оптимальный диапазон рабочих температур: от -60°C до +600°C

Коррозионная стойкость:

• Хорошая стойкость в атмосферных условиях
• Удовлетворительная стойкость в пресной и морской воде
• Высокая стойкость к окислению при повышенных температурах
• Ограниченная устойчивость к кислотам и щелочам
• Для повышения коррозионной стойкости рекомендуется применение защитных покрытий

Часто задаваемые вопросы (FAQ)

Какие основные отличия чугуна СЧ25 от марок СЧ20 и СЧ30?

Чугун СЧ25 занимает промежуточное положение между марками СЧ20 и СЧ30 по прочностным характеристикам. По сравнению с СЧ20, марка СЧ25 имеет более высокую прочность на растяжение (минимум 250 МПа против 200 МПа), более высокую твердость и меньшее содержание углерода и кремния. Это обеспечивает лучшие показатели при работе в условиях высоких нагрузок и повышенную теплостойкость. В то же время, по сравнению с СЧ30, марка СЧ25 обладает несколько меньшей прочностью, но лучшими литейными свойствами, более высокой демпфирующей способностью и меньшей склонностью к образованию внутренних напряжений при литье. Это делает СЧ25 оптимальным выбором для ответственных деталей с повышенными, но не экстремальными требованиями к прочности.

Можно ли использовать чугун СЧ25 для деталей, работающих под высоким давлением?

Да, чугун СЧ25 хорошо подходит для изготовления деталей, работающих под высоким давлением (до 2,5-3,0 МПа). Это могут быть корпуса насосов, компрессоров, гидроцилиндров, арматура трубопроводов и другие подобные изделия. Высокая плотность и герметичность отливок из СЧ25, наряду с повышенной прочностью, обеспечивают надежную работу таких деталей. Однако при проектировании необходимо учитывать хрупкость материала и предусматривать соответствующие запасы прочности, особенно при наличии резких перепадов сечений и концентраторов напряжений. Для систем с очень высоким давлением (более 4 МПа) или с значительными динамическими нагрузками рекомендуется использовать высокопрочный чугун с шаровидным графитом или стальные отливки.

Как влияет термическая обработка на свойства чугуна СЧ25?

Термическая обработка существенно влияет на свойства чугуна СЧ25. Отжиг при 550-650°C с последующим медленным охлаждением позволяет снять внутренние напряжения, возникшие при литье, и стабилизировать размеры отливок. Нормализация (нагрев до 850-900°C с охлаждением на воздухе) способствует формированию более однородной перлитной структуры, что повышает прочность и твердость. Закалка с 850-880°C в масло или воду с последующим отпуском при 180-250°C может увеличить твердость поверхностного слоя до 450-500 HB, значительно повышая износостойкость. Графитизирующий отжиг применяется для устранения отбеленных участков в тонких сечениях отливок. В некоторых случаях применяют поверхностную закалку ТВЧ, которая создает твердый износостойкий слой при сохранении вязкой сердцевины.

Какие методы неразрушающего контроля применяются для проверки качества отливок из СЧ25?

Для контроля качества отливок из чугуна СЧ25 применяются различные методы неразрушающего контроля. Ультразвуковая дефектоскопия позволяет выявлять внутренние дефекты (раковины, трещины, неметаллические включения). Радиографический контроль (рентгенография) эффективен для обнаружения объемных дефектов, особенно в труднодоступных местах. Магнитно-порошковый метод используется для выявления поверхностных и подповерхностных дефектов. Капиллярный контроль (цветная дефектоскопия) помогает обнаруживать тонкие поверхностные трещины. Для проверки герметичности применяются пневмо- и гидроиспытания. Контроль твердости и структуры осуществляется с помощью портативных твердомеров и металлографического анализа. Комбинация этих методов позволяет обеспечить высокое качество ответственных отливок из СЧ25.

Каков срок службы изделий из чугуна СЧ25?

Срок службы изделий из чугуна СЧ25 существенно зависит от условий эксплуатации. В благоприятных условиях (отсутствие агрессивных сред, статические нагрузки в пределах расчетных значений, стабильный температурный режим) срок службы может составлять: для корпусных деталей машин и механизмов – 25-40 лет; для трубопроводной арматуры – 20-30 лет; для деталей двигателей – 15-20 лет; для изделий, работающих при повышенных температурах – 10-15 лет. Негативными факторами, сокращающими срок службы, являются: циклические и ударные нагрузки, высокоагрессивные среды, частые и резкие перепады температур, отсутствие должного технического обслуживания. Для максимального продления срока службы рекомендуется проводить периодический контроль состояния деталей, правильно подбирать режимы эксплуатации и применять защитные покрытия в агрессивных средах.

Заключение

Чугун марки СЧ25 представляет собой высококачественный конструкционный материал, обладающий оптимальным сочетанием прочности, износостойкости, теплостойкости и технологичности. Благодаря повышенным прочностным характеристикам и высокой герметичности, он широко применяется для изготовления ответственных деталей в энергетическом машиностроении, производстве оборудования для АЭС, дизелестроении, станкостроении и других отраслях промышленности.

Основные преимущества чугуна СЧ25 – высокая прочность на растяжение и сжатие, превосходная теплостойкость, отличная износостойкость и способность сохранять стабильность размеров при циклических нагрузках. При этом материал сохраняет удовлетворительные литейные свойства и хорошую обрабатываемость, что делает его технологичным в производстве.

Компания "ОборонСпецСплав" предлагает чугун СЧ25 в различных формах поставки, полностью соответствующий требованиям ГОСТ 1412-85. Наши специалисты готовы предоставить консультацию по выбору оптимальной формы материала и технологии его обработки для конкретных производственных задач.

Представленные в статье данные основаны на требованиях ГОСТ 1412-85 и многолетнем опыте работы специалистов компании "ОборонСпецСплав" с чугунами различных марок. Информация о механических свойствах и эксплуатационных характеристиках материала подтверждена результатами лабораторных испытаний и практическим опытом применения чугуна СЧ25 в различных отраслях промышленности.
