Чугун марки СЧ15: характеристики, свойства и промышленное применение

Чугун марки СЧ15 представляет собой серый чугун с пластинчатым графитом, содержащий не менее 93,6% железа и регламентированное количество углерода, кремния, марганца и других элементов. Производство данного материала осуществляется в соответствии с требованиями ГОСТ 1412-85, что гарантирует стабильность его технических характеристик. Благодаря оптимальному соотношению компонентов, СЧ15 обладает улучшенными прочностными показателями по сравнению с СЧ10, сохраняя при этом хорошие литейные свойства и экономичность, что делает его востребованным материалом для широкого спектра промышленных применений.

Расшифровка маркировки

Маркировка чугуна СЧ15 имеет следующую структуру:

• С - серый (обозначает тип чугуна по форме графитовых включений)
• Ч - чугун (обозначает базовый материал)
• 15 - число, указывающее минимальное значение временного сопротивления при растяжении в кгс/мм² (примерно 150 МПа)

Дополнительно в технической документации может указываться маркировка ПГ, обозначающая пластинчатую форму графита в структуре сплава.

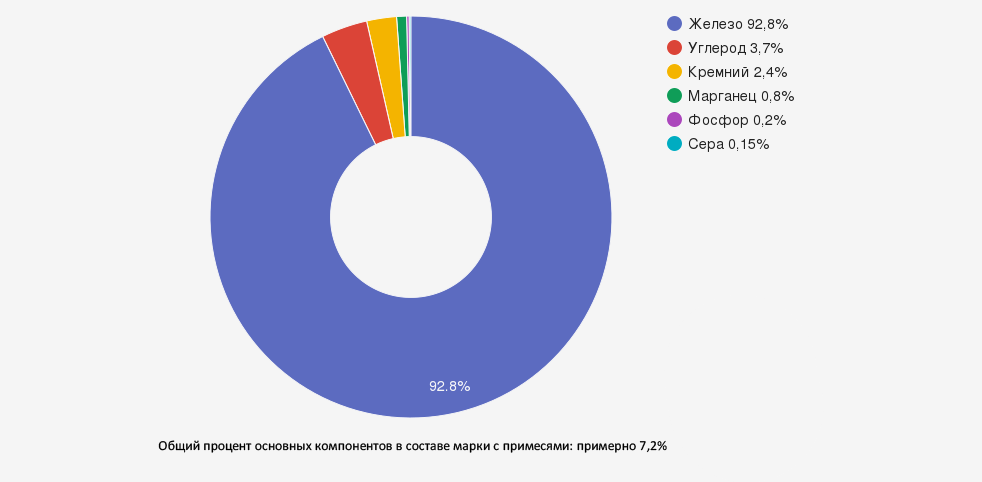

Химический состав чугуна марки СЧ15

Согласно ГОСТ 1412-85, химический состав чугуна СЧ15 должен соответствовать следующим требованиям:

Содержание примесей строго контролируется для обеспечения стабильных литейных и механических свойств чугуна СЧ15. В некоторых случаях для модификации свойств в сплав могут вводиться дополнительные легирующие элементы, такие как медь, титан или молибден.

Физико-механические свойства

Чугун марки СЧ15 обладает следующими физическими и механическими характеристиками:

• Плотность: 7,0-7,3 г/см³
• Температура плавления: 1150-1200°C
• Предел прочности при растяжении: не менее 150 МПа (15 кгс/мм²)
• Предел прочности при сжатии: 500-600 МПа
• Твердость по Бринеллю: 163-229 HB
• Модуль упругости: 83-103 ГПа
• Удельная теплоемкость: 0,52 кДж/(кг·°C)
• Теплопроводность: 48-52 Вт/(м·К)
• Коэффициент линейного расширения: 9,5-10,5·10⁻⁶ K⁻¹
• Удельное электрическое сопротивление: 0,5-0,7 мкОм·м

Благодаря наличию пластинчатого графита, чугун СЧ15 обладает хорошими демпфирующими свойствами (способностью гасить вибрации), повышенной износостойкостью и антифрикционными качествами при умеренных нагрузках.

Технологические свойства

Литейные характеристики

Чугун СЧ15 обладает следующими литейными свойствами:

• Хорошая жидкотекучесть, позволяющая заполнять формы сложной конфигурации
• Малая усадка при затвердевании (около 0,9-1,2%)
• Низкая склонность к образованию горячих трещин и усадочных раковин
• Хорошая заполняемость форм и прорабатываемость мелких элементов
• Относительно невысокая температура плавления, снижающая энергозатраты

Обрабатываемость

При механической обработке чугуна СЧ15 следует учитывать следующие особенности:

• Хорошая обрабатываемость резанием (стружка образуется короткая, легко отделяется)
• Средняя твердость, позволяющая использовать стандартный режущий инструмент
• Низкий износ режущего инструмента благодаря смазывающему эффекту графитовых включений
• Возможность достижения высокого класса чистоты поверхности при финишной обработке
• Низкая склонность к наклепу в процессе обработки

Свариваемость

Чугун СЧ15 относится к категории ограниченно свариваемых материалов:

• Сварка возможна с предварительным подогревом до 400-500°C
• Требуется медленное охлаждение после сварки для предотвращения отбеливания и образования трещин
• Рекомендуется использование специальных электродов для сварки чугуна
• Чаще применяется аргонодуговая сварка или сварка угольным электродом
• Для ремонтных работ эффективна холодная сварка специальными электродами

Термическая обработка

Для чугуна СЧ15 могут применяться следующие виды термической обработки:

• Отжиг - для снятия внутренних напряжений после литья (550-650°C с последующим медленным охлаждением)
• Нормализация - для улучшения структуры и повышения механических свойств (850-900°C с охлаждением на воздухе)
• Закалка и отпуск - для повышения твердости и износостойкости (закалка с 850-900°C в масло или воду, отпуск при 200-300°C)
• Графитизирующий отжиг - для устранения отбеленных участков в отливках (900-950°C с длительной выдержкой и медленным охлаждением)

Термическая обработка чугуна СЧ15 проводится для снижения внутренних напряжений в крупных отливках, повышения механических свойств или исправления дефектов структуры.

Формы поставки

Компания "ОборонСпецСплав" поставляет чугун марки СЧ15 в следующих формах:

Вся продукция сопровождается сертификатами качества, подтверждающими соответствие химического состава и механических свойств требованиям нормативной документации.

Особенности маркировки продукции

В соответствии с требованиями ГОСТ 1412-85, на каждой отливке из чугуна СЧ15 должна быть нанесена маркировка, содержащая:

• Товарный знак предприятия-изготовителя
• Марку чугуна (СЧ15)
• Номер плавки или партии
• При поставке на экспорт - надпись "Made in Russia" или другую, указанную в договоре

Маркировка наносится литьем или механическим способом в местах, указанных на чертеже. Для мелких отливок допускается маркировка на ярлыках или упаковке.

Области применения чугуна СЧ15

Благодаря своим техническим характеристикам и экономичности, чугун СЧ15 широко применяется в следующих отраслях:

Машиностроение

• Корпусные детали умеренной нагруженности
• Станины небольших станков и механизмов
• Зубчатые колеса для работы при небольших нагрузках
• Маховики, шкивы и кронштейны
• Втулки и корпуса подшипников скольжения

Автомобильная промышленность

• Блоки цилиндров малонагруженных двигателей
• Головки блоков цилиндров
• Тормозные барабаны и диски
• Впускные и выпускные коллекторы
• Картеры редукторов и коробок передач

Сантехническое и инженерное оборудование

• Трубы и фитинги для систем канализации
• Корпуса насосов и водяной арматуры
• Люки и решетки канализационных систем
• Радиаторы отопления
• Запорная арматура среднего давления

Сельскохозяйственное машиностроение

• Корпуса редукторов сельхозтехники
• Картеры передач и сцеплений
• Шкивы и маховики
• Корпуса подшипников
• Детали почвообрабатывающих механизмов

Энергетическое машиностроение

• Корпуса небольших насосов
• Арматура для трубопроводов умеренного давления
• Детали котельного оборудования
• Элементы теплообменных аппаратов

Станкостроение

• Станины легких и средних станков
• Столы и корпусные детали
• Направляющие невысокой точности
• Кронштейны и опорные элементы

Преимущества и недостатки чугуна СЧ15

Преимущества:

• Более высокая прочность по сравнению с СЧ10 при сохранении хороших литейных свойств
• Отличные демпфирующие свойства (способность гасить вибрации)
• Высокая износостойкость при трении скольжения
• Хорошая обрабатываемость резанием
• Доступная стоимость по сравнению с более прочными марками чугуна и сталью
• Высокая коррозионная стойкость в атмосферных условиях и почвенной среде
• Возможность получения отливок сложной формы с минимальной механической обработкой

Недостатки:

• Ограниченная прочность на растяжение и изгиб
• Низкая пластичность и высокая хрупкость
• Низкая ударная вязкость и чувствительность к динамическим нагрузкам
• Ограниченная свариваемость, требующая специальных технологий
• Невозможность холодной пластической деформации
• Разброс механических свойств в различных сечениях массивных отливок

Сравнение с другими марками чугуна

Для оптимального выбора материала под конкретные задачи полезно сравнить чугун СЧ15 с другими марками:

Чугун СЧ15 представляет собой оптимальный баланс между прочностью и литейными свойствами для деталей средней нагруженности, где требуется экономичность и хорошая обрабатываемость.

Особенности эксплуатации

Рекомендации по нагрузочным режимам:

• Наибольшая эффективность при статических и равномерных нагрузках
• Ограниченное применение при ударных и резко переменных нагрузках
• Хорошая работоспособность в условиях трения скольжения
• Рекомендуемый коэффициент запаса прочности: 1,5-2,0
• Оптимальный диапазон рабочих температур: от -20°C до +300°C

Коррозионная стойкость:

• Высокая стойкость в атмосферных условиях благодаря образованию защитной оксидной пленки
• Хорошая устойчивость к почвенной коррозии (срок службы чугунных труб в грунте может достигать 50-100 лет)
• Ограниченная стойкость в морской воде и растворах солей
• Низкая устойчивость к кислотам и щелочам
• Для повышения коррозионной стойкости рекомендуется применение защитных покрытий

Часто задаваемые вопросы (FAQ)

Можно ли использовать чугун СЧ15 для изготовления деталей, работающих под давлением?

Чугун СЧ15 может использоваться для изготовления деталей, работающих под умеренным давлением (до 0,6-1,0 МПа) при соблюдении соответствующих запасов прочности. Он подходит для корпусов насосов, арматуры трубопроводов, водяных коллекторов и подобных изделий. Однако для систем высокого давления (более 1,6 МПа) или при наличии циклических и ударных нагрузок рекомендуется использовать более прочные марки чугуна (СЧ25, СЧ30) или высокопрочный чугун с шаровидным графитом. При проектировании необходимо учитывать низкую прочность СЧ15 на растяжение и изгиб, а также его хрупкость.

Как влияет структура чугуна СЧ15 на его свойства?

Структура чугуна СЧ15 представляет собой перлитно-ферритную матрицу с включениями пластинчатого графита. Пропорции перлита и феррита, а также форма, размер и распределение графитовых включений существенно влияют на свойства материала. Более крупные и равномерно распределенные графитовые пластины улучшают демпфирующие свойства, теплопроводность и обрабатываемость, но снижают прочность. Повышенное содержание перлита в металлической основе увеличивает прочность и твердость, но снижает демпфирующую способность. На структуру влияют скорость охлаждения отливки, химический состав и наличие модифицирующих добавок. Оптимальная структура для большинства применений СЧ15 – перлитная основа (70-80%) с мелкодисперсными, равномерно распределенными графитовыми включениями.

Какие методы контроля качества применяются для чугуна СЧ15?

Для контроля качества чугуна СЧ15 применяются следующие методы: спектральный анализ для определения химического состава; металлографический анализ для исследования структуры (формы и распределения графита, соотношения структурных составляющих); механические испытания на растяжение, сжатие и твердость; неразрушающий контроль отливок (ультразвуковая дефектоскопия, магнитно-порошковый контроль, рентгенография) для выявления внутренних дефектов; гидравлические испытания для проверки герметичности изделий, работающих под давлением; контроль геометрических размеров и качества поверхности отливок. Все испытания проводятся в соответствии с требованиями ГОСТ 1412-85 и технических условий на конкретные изделия.

Возможна ли модификация свойств чугуна СЧ15 в процессе производства?

Да, свойства чугуна СЧ15 можно модифицировать в процессе производства несколькими способами: введением модификаторов (ферросилиций, силикокальций, редкоземельные металлы) для измельчения графита и улучшения структуры; микролегированием (добавки хрома, никеля, меди, молибдена) для повышения прочности, твердости и коррозионной стойкости; контролем скорости охлаждения при затвердевании для регулирования структуры; различными режимами термической обработки для изменения свойств металлической основы; поверхностным упрочнением (закалка ТВЧ, плазменная закалка) для повышения износостойкости рабочих поверхностей. Модификация позволяет в определенных пределах адаптировать свойства СЧ15 для конкретных условий эксплуатации, не выходя за рамки требований стандарта.

Какой срок службы изделий из чугуна СЧ15?

Срок службы изделий из чугуна СЧ15 существенно зависит от условий эксплуатации. В благоприятных условиях (отсутствие агрессивных сред, статические нагрузки, умеренные температуры) срок службы может составлять: для трубопроводных систем и канализационных труб – 50-100 лет; для корпусных деталей машин и механизмов – 20-30 лет; для деталей, работающих в условиях трения – 10-15 лет; для элементов отопительных систем – 30-40 лет. Факторы, снижающие долговечность, включают: циклические и ударные нагрузки, воздействие агрессивных сред, резкие перепады температур, отсутствие защитных покрытий. Для продления срока службы рекомендуется применять защитные покрытия, избегать перегрузок и проводить регулярное техническое обслуживание.

Заключение

Чугун марки СЧ15 - это универсальный конструкционный материал, занимающий оптимальную нишу между низкопрочным СЧ10 и более дорогими высокопрочными марками. Благодаря сбалансированному химическому составу, он сочетает достаточную прочность для деталей средней нагруженности с хорошими литейными свойствами, высокой износостойкостью и экономичностью.

Основные преимущества чугуна СЧ15 - отличные демпфирующие свойства, способность к работе в условиях трения, высокая коррозионная стойкость в атмосферных и почвенных условиях, а также технологичность литья и механической обработки. Эти качества делают его востребованным материалом в различных отраслях промышленности, от машиностроения до производства труб и сантехнических изделий.

Компания "ОборонСпецСплав" предлагает чугун СЧ15 в различных формах поставки, полностью соответствующий требованиям ГОСТ 1412-85. Наши специалисты готовы предоставить консультацию по выбору оптимальной формы материала и технологии его обработки для ваших конкретных производственных задач.

В подготовке материала для данной статьи были использованы актуальные технические стандарты, включая ГОСТ 1412-85, а также результаты многолетних исследований и производственного опыта специалистов компании "ОборонСпецСплав". Представленная информация основана на практических испытаниях чугуна СЧ15 в различных условиях эксплуатации и анализе его поведения в реальных промышленных изделиях.
