Чугун марки СЧ10: характеристики, свойства и промышленное применение

Чугун марки СЧ10 представляет собой серый чугун с пластинчатым графитом, содержащий не менее 92,5% железа и определенное количество углерода, кремния, марганца и других элементов. Производство данного материала осуществляется в соответствии с требованиями ГОСТ 1412-85, что гарантирует стабильность его технических характеристик. Благодаря оптимальному соотношению компонентов, СЧ10 обладает хорошей литейной способностью, достаточной прочностью для малоответственных конструкций и экономичностью, что делает его популярным выбором для многих отраслей промышленности.

Расшифровка маркировки

Маркировка чугуна СЧ10 имеет следующую структуру:

• С - серый (обозначает тип чугуна по форме графитовых включений)
• Ч - чугун (обозначает базовый материал)
• 10 - число, указывающее минимальное значение временного сопротивления при растяжении в кгс/мм² (примерно 100 МПа)

Дополнительно в технической документации может указываться маркировка ПГ, обозначающая пластинчатую форму графита в структуре сплава.

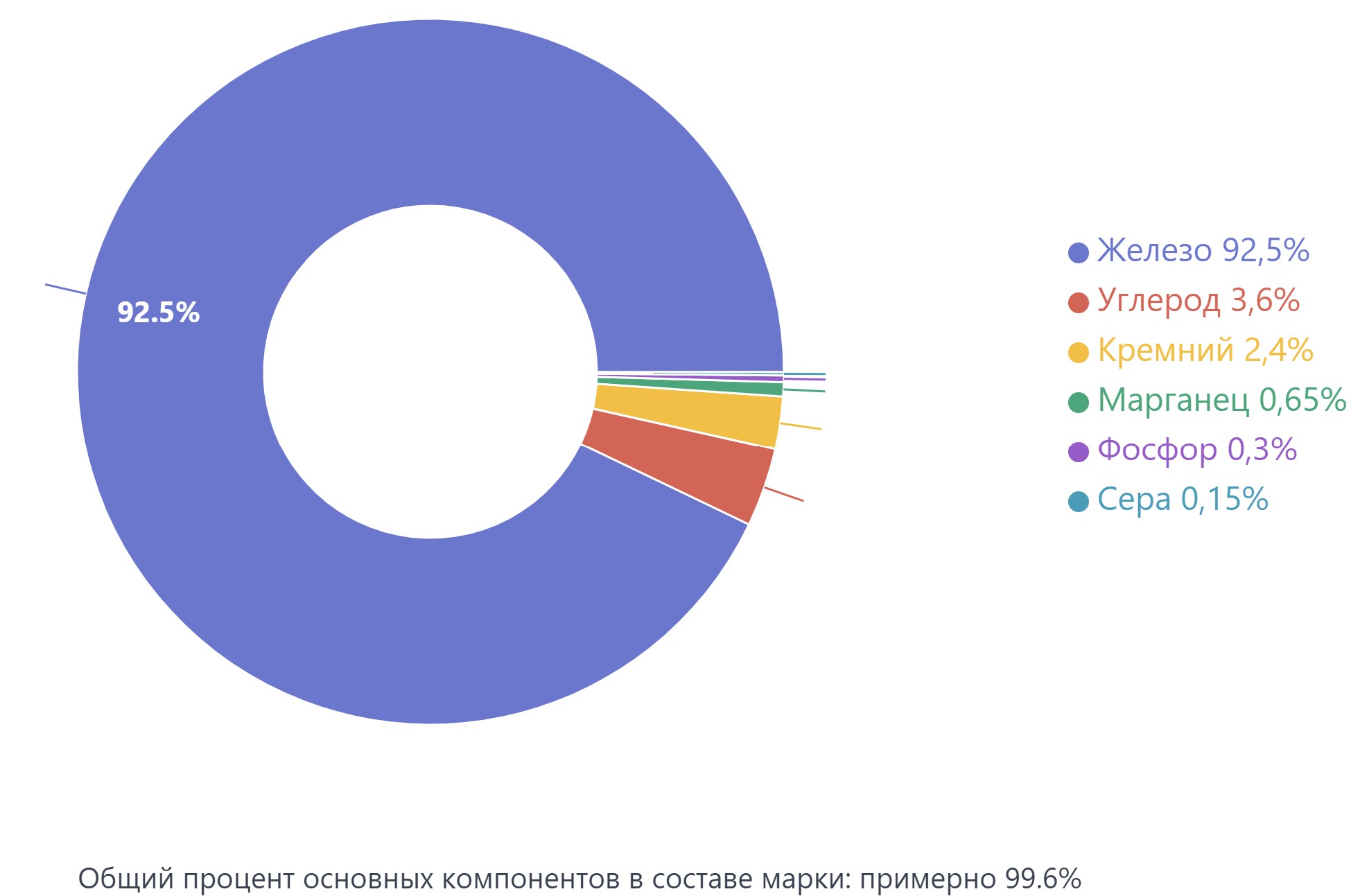

Химический состав чугуна марки СЧ10

Согласно ГОСТ 1412-85, химический состав чугуна СЧ10 должен соответствовать следующим требованиям:

Содержание примесей строго контролируется для обеспечения стабильных литейных и механических свойств чугуна СЧ10. В некоторых случаях для модификации свойств в сплав могут вводиться дополнительные легирующие элементы.

Физико-механические свойства

Чугун марки СЧ10 обладает следующими физическими и механическими характеристиками:

• Плотность: 7,0-7,2 г/см³
• Температура плавления: 1150-1200°C
• Предел прочности при растяжении: не менее 100 МПа (10 кгс/мм²)
• Предел прочности при сжатии: 400-500 МПа
• Твердость по Бринеллю: 143-229 HB
• Модуль упругости: 78-83 ГПа
• Удельная теплоемкость: 0,54 кДж/(кг·°C)
• Теплопроводность: 50-54 Вт/(м·К)
• Коэффициент линейного расширения: 10,0-11,0·10⁻⁶ K⁻¹
• Удельное электрическое сопротивление: 0,5-0,7 мкОм·м

Благодаря наличию пластинчатого графита, чугун СЧ10 обладает хорошими демпфирующими свойствами (способностью гасить вибрации) и относительно высокой износостойкостью при низкой прочности на растяжение.

Технологические свойства

Литейные характеристики

Чугун СЧ10 обладает следующими литейными свойствами:

• Хорошая жидкотекучесть, позволяющая получать отливки сложной конфигурации
• Малая усадка при затвердевании (около 0,9-1,3%)
• Низкая склонность к образованию горячих трещин
• Хорошая заполняемость форм
• Относительно невысокая температура плавления

Обрабатываемость

При механической обработке чугуна СЧ10 следует учитывать следующие особенности:

• Хорошая обрабатываемость резанием (стружка образуется мелкая, легко ломающаяся)
• Относительно низкая твердость, что позволяет использовать стандартный режущий инструмент
• Низкий износ режущего инструмента благодаря смазывающему эффекту графитовых включений
• Возможность финишной обработки до достаточно высокого класса чистоты поверхности
• Практически не поддается деформации в холодном состоянии из-за низкой пластичности

Свариваемость

Чугун СЧ10 относится к категории ограниченно свариваемых материалов:

• Сварка возможна с предварительным подогревом до 400-600°C
• Требуется медленное охлаждение после сварки для предотвращения отбеливания и образования трещин
• Рекомендуется использование специальных электродов для сварки чугуна
• Чаще применяется холодная или горячая аргонодуговая сварка
• Для ремонтных работ широко используется газовая сварка

Термическая обработка

Для чугуна СЧ10 могут применяться следующие виды термической обработки:

• Отжиг - для снятия внутренних напряжений после литья (500-600°C с последующим медленным охлаждением)
• Нормализация - для улучшения структуры и повышения механических свойств (850-900°C с охлаждением на воздухе)
• Закалка и отпуск - для повышения твердости и износостойкости поверхностного слоя
• Графитизирующий отжиг - для устранения отбеленных участков в отливках

Термическая обработка чугуна СЧ10 проводится сравнительно редко, в основном для снятия литейных напряжений или устранения дефектов структуры.

Формы поставки

Компания "ОборонСпецСплав" поставляет чугун марки СЧ10 в следующих формах:

Вся продукция сопровождается сертификатами качества, подтверждающими соответствие химического состава и механических свойств требованиям нормативной документации.

Особенности маркировки продукции

В соответствии с требованиями ГОСТ 1412-85, на каждой отливке из чугуна СЧ10 должна быть нанесена маркировка, содержащая:

• Товарный знак предприятия-изготовителя
• Марку чугуна (СЧ10)
• Номер плавки или партии
• При поставке на экспорт - надпись "Made in Russia" или другую, указанную в договоре

Маркировка наносится литьем или механическим способом в местах, указанных на чертеже. Для мелких отливок допускается маркировка на ярлыках или упаковке.

Области применения чугуна СЧ10

Благодаря своим техническим характеристикам и экономичности, чугун СЧ10 широко применяется в следующих отраслях:

Строительство и архитектура

• Производство ненагруженных строительных элементов
• Изготовление декоративных архитектурных деталей
• Производство канализационных люков и решеток
• Изготовление оград, ограждений и малых архитектурных форм

Сантехническое и инженерное оборудование

• Производство канализационных труб и фитингов
• Изготовление корпусов водяных и газовых задвижек
• Производство элементов водопроводных систем
• Изготовление радиаторов отопления

Машиностроение

• Производство корпусных деталей малонагруженных механизмов
• Изготовление кронштейнов, крышек, подставок
• Производство противовесов и грузов
• Изготовление маховиков и шкивов

Станкостроение

• Производство станин малонагруженных станков
• Изготовление кожухов и защитных элементов
• Производство направляющих невысокой точности
• Изготовление корпусов редукторов для невысоких нагрузок

Автомобильная промышленность

• Производство тормозных барабанов
• Изготовление крышек и картеров
• Производство ненагруженных деталей двигателя

Сельскохозяйственное машиностроение

• Производство корпусных деталей сельхозмашин
• Изготовление утяжелителей и противовесов
• Производство крепежных и опорных элементов

Преимущества и недостатки чугуна СЧ10

Преимущества:

• Низкая стоимость по сравнению с другими марками чугуна и стали
• Отличные литейные свойства, позволяющие получать сложные по форме отливки
• Хорошие демпфирующие свойства (способность гасить вибрации)
• Удовлетворительная обрабатываемость резанием
• Высокая коррозионная стойкость в атмосферных условиях
• Хорошая износостойкость при трении скольжения
• Малая чувствительность к концентраторам напряжений

Недостатки:

• Низкая прочность на растяжение и изгиб
• Практически отсутствующая пластичность, высокая хрупкость
• Низкая ударная вязкость
• Ограниченная свариваемость
• Невозможность пластической деформации в холодном состоянии
• Значительная неоднородность свойств в разных участках массивных отливок

Сравнение с другими марками чугуна

Для оптимального выбора материала под конкретные задачи полезно сравнить чугун СЧ10 с другими марками:

Чугун СЧ10 представляет собой наиболее экономичный вариант из серых чугунов, предназначенный для изготовления малоответственных и ненагруженных деталей.

Особенности обработки и эксплуатации

Рекомендации по механической обработке:

• Использование твердосплавного инструмента с положительными передними углами
• Невысокие скорости резания для предотвращения образования трещин
• Умеренные подачи и глубины резания
• Применение охлаждающих жидкостей при обработке крупных деталей
• Избегание больших усилий зажима из-за хрупкости материала

Особенности эксплуатации:

• Не рекомендуется использование в условиях динамических и ударных нагрузок
• Ограниченное применение при низких температурах из-за повышенной хрупкости
• Хорошая работоспособность в условиях абразивного износа
• Высокая стойкость к переменным нагрузкам при сжатии
• Необходима защита от агрессивных сред (кислоты, щелочи) при длительной эксплуатации

Часто задаваемые вопросы (FAQ)

Можно ли использовать чугун СЧ10 для изготовления деталей, работающих под давлением?

Использование чугуна СЧ10 для деталей, работающих под давлением, крайне ограничено из-за его невысокой прочности. Допускается применение только для малонагруженных корпусов с рабочим давлением не более 0,2-0,3 МПа и при отсутствии резких перепадов давления и температуры. Для более ответственных деталей, работающих под давлением, рекомендуется использовать чугуны более высоких марок (СЧ20, СЧ25) или высокопрочный чугун с шаровидным графитом.

Какие виды коррозионной защиты применяются для изделий из чугуна СЧ10?

Для защиты изделий из чугуна СЧ10 от коррозии применяются следующие методы: окраска (грунтовки и эмали, в том числе специальные антикоррозионные); гальванические покрытия (цинкование, хромирование, никелирование); химическое оксидирование (воронение, фосфатирование); покрытие лаками и полимерными составами; в некоторых случаях - горячее цинкование или алюминирование. Выбор метода защиты зависит от условий эксплуатации, требуемого срока службы и экономических факторов. Для подземных конструкций (трубы, колодцы) часто применяются битумные и полимерные покрытия повышенной толщины.

Возможно ли соединение деталей из чугуна СЧ10 без применения сварки?

Да, для соединения деталей из чугуна СЧ10 без применения сварки используются следующие методы: резьбовые соединения с усиленными галтелями во избежание концентрации напряжений; соединение с помощью болтов, шпилек и заклепок (с учетом хрупкости материала); пайка специальными припоями с использованием активных флюсов; склеивание современными конструкционными клеями (эпоксидными, полиуретановыми); соединение методом горячей посадки; применение стяжных бандажей и обойм. Выбор метода соединения зависит от конкретных условий эксплуатации и требований к прочности соединения.

Какой срок службы изделий из чугуна СЧ10?

Срок службы изделий из чугуна СЧ10 варьируется в широких пределах в зависимости от условий эксплуатации. В неагрессивных средах при отсутствии значительных механических нагрузок (например, декоративные архитектурные элементы, канализационные трубы) срок службы может составлять 50-100 лет. В условиях умеренных нагрузок и периодического воздействия агрессивных сред срок службы сокращается до 15-30 лет. При наличии абразивного износа, циклических нагрузок или постоянного воздействия агрессивных сред срок службы может составлять 5-15 лет. Для продления срока службы рекомендуется применять защитные покрытия и регулярно проводить техническое обслуживание.

Влияет ли температура эксплуатации на свойства чугуна СЧ10?

Да, температура эксплуатации существенно влияет на свойства чугуна СЧ10. При понижении температуры ниже 0°C повышается хрупкость материала и снижается ударная вязкость, что ограничивает его применение в условиях низких температур. При повышении температуры до 250-300°C механические свойства изменяются незначительно. Дальнейшее повышение температуры до 400-500°C приводит к некоторому снижению прочности, но увеличивает пластичность. При температурах выше 500°C происходит заметное снижение прочности и возможно изменение структуры материала. Рекомендуемый диапазон рабочих температур для чугуна СЧ10 составляет от -10°C до +300°C.

Заключение

Чугун марки СЧ10 - это экономичный конструкционный материал с пластинчатым графитом, обладающий хорошими литейными свойствами, удовлетворительной обрабатываемостью и достаточной прочностью для малонагруженных деталей. Несмотря на относительно невысокие механические характеристики, этот материал находит широкое применение в различных отраслях промышленности благодаря оптимальному соотношению цены и эксплуатационных качеств.

Компания "ОборонСпецСплав" предлагает чугун СЧ10 в различных формах поставки, соответствующий требованиям ГОСТ 1412-85. Наши специалисты готовы предоставить консультацию по выбору оптимальной формы материала и технологии его обработки для ваших конкретных производственных задач.

Данные, представленные в статье, основаны на требованиях ГОСТ 1412-85 и многолетнем опыте специалистов компании "ОборонСпецСплав" в области металлургии и литейного производства. При подготовке материала использовались результаты исследований свойств чугуна в заводских лабораториях и опыт практического применения материала в промышленности.
