Чугун марки КЧ33-8: характеристики, свойства и промышленное применение

Чугун марки КЧ33-8 представляет собой ферритный ковкий чугун с хлопьевидной формой графита, содержащий около 95% железа и оптимально подобранное количество углерода, кремния, марганца и других элементов. Производство данного материала осуществляется в строгом соответствии с требованиями ГОСТ 1215-79, что гарантирует стабильность его технических характеристик. Благодаря специфической форме графитовых включений и преимущественно ферритной структуре металлической основы, КЧ33-8 обладает улучшенными показателями прочности, пластичности и высокой коррозионной стойкостью, что делает его оптимальным материалом для изготовления деталей, работающих при средних нагрузках в различных отраслях промышленности.

Расшифровка маркировки

Маркировка чугуна КЧ33-8 имеет четкую структуру, где каждый символ несет определенную информацию:

• К - ковкий (обозначает тип чугуна по форме графитовых включений в виде хлопьев)
• Ч - чугун (обозначает базовый материал)
• 33 - число, указывающее минимальное значение временного сопротивления при растяжении в кгс/мм² (примерно 330 МПа)
• 8 - число, указывающее минимальное значение относительного удлинения в процентах
• Ф - обозначение ферритной структуры металлической основы (указывается не всегда)

Таким образом, КЧ33-8 – это ковкий чугун с пределом прочности не менее 330 МПа и относительным удлинением не менее 8%, что указывает на его повышенные механические характеристики по сравнению с чугуном КЧ30-6.

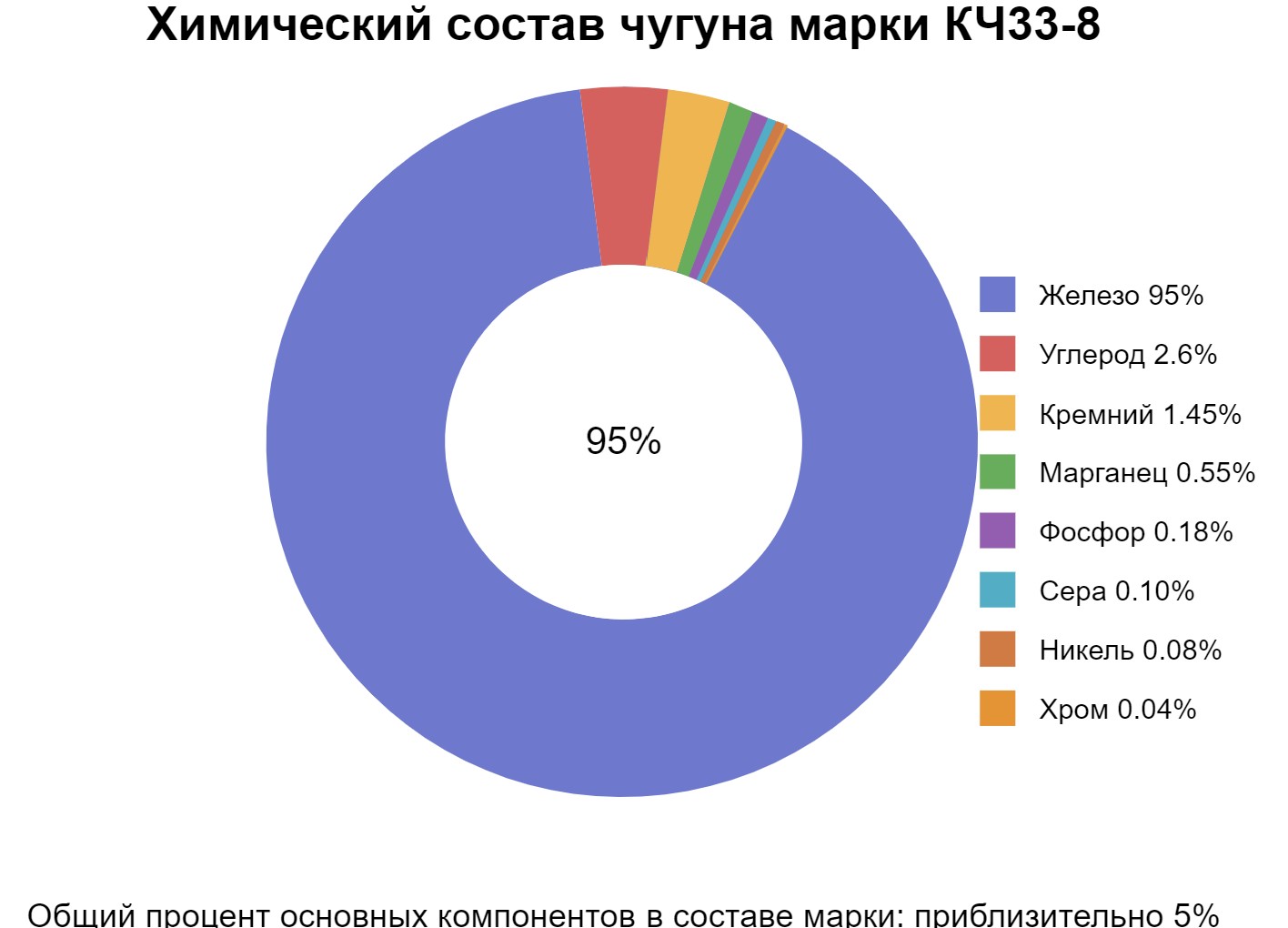

Химический состав чугуна марки КЧ33-8

Согласно ГОСТ 1215-79, химический состав чугуна КЧ33-8 должен соответствовать следующим требованиям:

Отличительной особенностью КЧ33-8 является его ферритная структура металлической основы, которая образуется благодаря правильно подобранному соотношению углерода и кремния, а также специальному режиму термической обработки. Ферритная структура обеспечивает повышенную пластичность и сопротивление коррозии при сохранении достаточной прочности.

Хлопьевидная форма графита, формирующаяся в процессе графитизирующего отжига белого чугуна, обеспечивает более высокие механические свойства по сравнению с пластинчатым графитом серого чугуна, но несколько уступает шаровидному графиту высокопрочного чугуна.

Физико-механические свойства

Чугун марки КЧ33-8 обладает следующими физическими и механическими характеристиками:

Благодаря ферритной структуре металлической основы и специфической форме графитовых включений, чугун КЧ33-8 демонстрирует высокую прочность (не менее 330 МПа) в сочетании с повышенной пластичностью (не менее 8% относительного удлинения). Это позволяет использовать его для изготовления деталей, работающих при средних нагрузках, в том числе с некоторыми динамическими воздействиями.

КЧ33-8 также отличается повышенной коррозионной стойкостью по сравнению с другими марками ковкого чугуна, что обусловлено его ферритной структурой и специфическим химическим составом.

Технологические свойства

Особенности производства

Ковкий чугун КЧ33-8 производится из специально подготовленного белого чугуна путем длительной термической обработки. Технологический процесс включает следующие этапы:

1. Выплавка белого чугуна с требуемым химическим составом в вагранке (шахтной печи) при высоких температурах
2. Литье заготовок из белого чугуна с обеспечением равномерной структуры и отсутствия дефектов
3. Графитизирующий отжиг первой ступени – нагрев до 950-1000°C с выдержкой 15-20 часов для разложения цементита и формирования хлопьевидного графита
4. Томление (графитизирующий отжиг второй ступени) – медленное охлаждение до 720-740°C с последующей выдержкой 8-12 часов для формирования ферритной структуры металлической основы
5. Контролируемое охлаждение до комнатной температуры для предотвращения образования напряжений

Весь процесс термической обработки занимает 40-70 часов, что делает производство ковкого чугуна КЧ33-8 более трудоемким и дорогостоящим по сравнению с серым чугуном. Однако, полученные в результате механические свойства и структура материала оправдывают эти затраты.

Литейные характеристики

Поскольку КЧ33-8 производится из белого чугуна, следует учитывать следующие особенности его литейных свойств:

• Умеренная жидкотекучесть исходного белого чугуна
• Относительно высокая линейная усадка при затвердевании (около 1,3-1,6%)
• Склонность к образованию усадочных раковин и напряжений
• Необходимость тщательного контроля температуры заливки и режима охлаждения отливок
• Требуется использование эффективной литниковой системы и правильно рассчитанных прибылей
• Сложность получения тонкостенных отливок и деталей со сложной геометрией

Обрабатываемость

КЧ33-8 отличается хорошей обрабатываемостью резанием благодаря ферритной структуре металлической основы и наличию хлопьевидного графита, который действует как твердая смазка. При механической обработке следует учитывать такие особенности:

• Хорошая обрабатываемость резанием всеми видами режущего инструмента
• Стружка преимущественно сливная или суставчатая, хорошо удаляемая из зоны резания
• Умеренный износ режущего инструмента
• Возможность использования стандартных режимов резания
• Рекомендуется применение СОЖ для улучшения качества обработанной поверхности
• Хорошая полируемость обработанных поверхностей
• Возможность нарезания качественной резьбы без сколов

Свариваемость

Как и все чугуны, КЧ33-8 относится к категории трудносвариваемых материалов, однако благодаря ферритной структуре его свариваемость несколько лучше, чем у перлитных ковких чугунов:

• Сварка возможна с предварительным подогревом до 300-350°C
• Рекомендуется медленное контролируемое охлаждение после сварки
• Наиболее эффективны медно-никелевые электроды или специальные чугунные электроды
• Хорошие результаты дает газовая сварка с присадочными прутками из аналогичного материала
• После сварки рекомендуется отжиг для снятия внутренних напряжений (550-600°C с выдержкой 2-3 часа)
• Для соединения ответственных деталей предпочтительнее использовать механические способы крепления

Коррозионная стойкость

Одной из важных технологических характеристик КЧ33-8 является его повышенная коррозионная стойкость по сравнению с другими марками чугуна. Это обусловлено:

• Ферритной структурой металлической основы, более устойчивой к коррозии, чем перлитная
• Низким содержанием вредных примесей (серы и фосфора)
• Равномерным распределением графитовых включений, снижающим риск образования гальванических пар
• Способностью формировать на поверхности защитные оксидные пленки

Тем не менее, для работы в агрессивных средах рекомендуется применение защитных покрытий.

Термическая обработка

Помимо графитизирующего отжига, который является основным способом производства ковкого чугуна КЧ33-8, готовые изделия могут подвергаться дополнительной термической обработке для улучшения их свойств:

Отжиг для снятия напряжений

Применяется после механической обработки, сварки или для стабилизации размеров ответственных деталей:

• Температура: 550-600°C
• Выдержка: 2-4 часа (в зависимости от массы и габаритов детали)
• Охлаждение: медленное, вместе с печью до 300°C, затем на воздухе
• Результат: снижение внутренних напряжений без изменения структуры и свойств

Нормализация

Используется для повышения прочностных характеристик за счет частичного формирования перлитной структуры:

• Температура: 850-900°C
• Выдержка: 1-2 часа
• Охлаждение: на воздухе
• Результат: повышение предела прочности на 15-20% при снижении пластичности

Поверхностная закалка

Применяется для деталей, работающих в условиях трения и абразивного износа:

• Нагрев поверхностного слоя до 850-900°C (ТВЧ, газовым пламенем или лазером)
• Быстрое охлаждение в воде или масле
• Низкотемпературный отпуск при 180-200°C для снятия напряжений
• Результат: повышение твердости поверхностного слоя до 45-55 HRC при сохранении вязкой сердцевины

Выбор метода термической обработки зависит от конкретных требований к детали и условий ее эксплуатации. Для ответственных деталей режимы термообработки следует разрабатывать индивидуально с учетом химического состава конкретной партии чугуна.

Формы поставки

Компания "ОборонСпецСплав" поставляет чугун марки КЧ33-8 в следующих формах:

Особенности маркировки продукции

В соответствии с требованиями ГОСТ 1215-79, на изделиях из чугуна КЧ33-8 должна присутствовать следующая маркировка:

• Товарный знак предприятия-изготовителя
• Марка чугуна (КЧ33-8 или КЧ33-8Ф для ферритной структуры)
• Номер плавки или партии
• При поставке на экспорт - надпись "Made in Russia" или другая, указанная в договоре

Маркировка наносится литьем или механическим способом в местах, указанных на чертеже. Для мелких отливок допускается маркировка на ярлыках или упаковке.

Вся продукция сопровождается сертификатами качества, подтверждающими соответствие химического состава и механических свойств требованиям ГОСТ 1215-79.

Области применения чугуна КЧ33-8

Благодаря оптимальному сочетанию прочности, пластичности и коррозионной стойкости, чугун КЧ33-8 широко используется в различных отраслях промышленности:

Машиностроение

• Корпуса редукторов и коробок передач
• Кронштейны и рычаги механизмов
• Зубчатые колеса для умеренных нагрузок
• Шкивы и маховики
• Детали подшипниковых узлов
• Корпуса насосов и компрессоров

Трубопроводные системы

• Запорная и регулирующая арматура
• Вентили, клапаны, задвижки
• Фитинги, тройники, переходники
• Фланцы и заглушки
• Корпуса фильтров и отстойников

Автомобильная промышленность

• Тормозные барабаны и диски
• Детали трансмиссии
• Корпуса дифференциалов
• Детали рулевого управления
• Элементы подвески

Железнодорожный транспорт

• Детали тормозных систем
• Элементы автосцепных устройств
• Детали ходовой части вагонов
• Корпусные детали различных механизмов

Судостроение

• Корпуса судовых механизмов
• Детали трубопроводной арматуры
• Корпуса насосов
• Элементы палубных механизмов

Химическая промышленность

• Корпуса насосов для неагрессивных сред
• Запорная и регулирующая арматура
• Фланцы и соединительные элементы
• Детали для оборудования со средней агрессивностью среды

Сельскохозяйственное машиностроение

• Корпусные детали сельхозмашин
• Элементы почвообрабатывающих механизмов
• Детали приводов и передач
• Корпуса редукторов

Чугун КЧ33-8 особенно эффективен там, где требуется сочетание достаточной прочности, хорошей пластичности, высокой коррозионной стойкости и способности работать в условиях средних нагрузок, в том числе с ограниченными динамическими воздействиями.

Преимущества и недостатки чугуна КЧ33-8

Преимущества:

• Высокая прочность (не менее 330 МПа) в сочетании с хорошей пластичностью (не менее 8%)
• Повышенная коррозионная стойкость благодаря ферритной структуре
• Хорошая обрабатываемость резанием
• Удовлетворительные демпфирующие свойства (способность гасить вибрации)
• Возможность работы при средних нагрузках, в том числе с ограниченными динамическими воздействиями
• Хорошая герметичность отливок
• Стабильность размеров и формы при циклических нагрузках
• Возможность эффективной термической обработки для улучшения свойств

Недостатки:

• Более высокая стоимость по сравнению с серым чугуном из-за сложной технологии производства
• Ограниченная пластичность по сравнению со сталями
• Трудная свариваемость
• Более низкие литейные свойства исходного белого чугуна
• Длительный цикл производства (40-70 часов графитизирующего отжига)
• Ограниченная работоспособность при высоких динамических нагрузках
• Меньшая прочность по сравнению с высокопрочными чугунами с шаровидным графитом

Сравнение с другими марками чугуна

Для правильного выбора материала полезно сравнить КЧ33-8 с другими марками чугуна:

Чугун КЧ33-8 занимает промежуточное положение между КЧ30-6 и высокопрочными чугунами с шаровидным графитом (ВЧ), сочетая повышенную прочность, хорошую пластичность и коррозионную стойкость. Его применение наиболее целесообразно там, где требования к механическим свойствам превышают возможности КЧ30-6, но нет необходимости в использовании более дорогих высокопрочных чугунов.

Особенности эксплуатации

Рекомендации по нагрузочным режимам:

• Оптимальная эффективность при постоянных и умеренных нагрузках
• Хорошая работоспособность при средних статических нагрузках
• Возможность эксплуатации при ограниченных динамических нагрузках
• Рекомендуемый коэффициент запаса прочности: 1,7-2,2
• Оптимальный диапазон рабочих температур: от -60°C до +450°C

Коррозионная стойкость:

• Высокая стойкость в атмосферных условиях
• Хорошая стойкость в пресной воде
• Удовлетворительная стойкость в морской воде
• Хорошая устойчивость к окислению при повышенных температурах
• Средняя устойчивость к слабым кислотам и щелочам
• Для экстремальных условий рекомендуется применение защитных покрытий

Рекомендации по техническому обслуживанию:

• При эксплуатации в условиях повышенной влажности рекомендуется периодическая консервация
• Для деталей трения необходимо соблюдение режимов смазки
• Требуется периодический контроль состояния поверхности на предмет образования коррозии
• При выявлении дефектов (трещин, сколов) деталь подлежит замене
• Не рекомендуется проведение сварочных работ на ответственных деталях

Часто задаваемые вопросы (FAQ)

В чем основное отличие КЧ33-8 от других марок ковкого чугуна?

Чугун КЧ33-8 отличается от других марок ковкого чугуна повышенной прочностью (не менее 330 МПа), более высоким показателем относительного удлинения (не менее 8%) и преимущественно ферритной структурой металлической основы. Благодаря этим особенностям, КЧ33-8 обладает превосходной коррозионной стойкостью и лучшей обрабатываемостью по сравнению с перлитными марками ковкого чугуна. Кроме того, он демонстрирует лучшую способность работать в условиях динамических нагрузок, сохраняя при этом достаточную прочность для большинства инженерных задач. Эти характеристики делают КЧ33-8 оптимальным выбором для деталей, требующих сочетания прочности, пластичности и стойкости к агрессивным средам.

Почему производство ковкого чугуна КЧ33-8 более сложное, чем серого?

Производство ковкого чугуна КЧ33-8 значительно сложнее, чем серого чугуна, из-за необходимости проведения длительного графитизирующего отжига. В отличие от серого чугуна, где графит образуется непосредственно при затвердевании расплава, для получения КЧ33-8 сначала выплавляется белый чугун, в котором весь углерод находится в связанном состоянии в виде цементита. Затем следует двухступенчатый графитизирующий отжиг: первая ступень при 950-1000°C с выдержкой 15-20 часов для разложения цементита и образования хлопьевидного графита, вторая ступень (томление) при 720-740°C с выдержкой 8-12 часов для формирования ферритной структуры. Весь процесс занимает 40-70 часов и требует точного контроля температуры и скорости нагрева/охлаждения. Такая сложная технология обусловливает более высокую стоимость ковкого чугуна по сравнению с серым, но обеспечивает его уникальные механические свойства.

Какие аналоги КЧ33-8 существуют в зарубежных стандартах?

Ковкий чугун КЧ33-8 по ГОСТ 1215-79 имеет следующие приблизительные аналоги в международных стандартах: в европейской системе - EN-GJM-350-10 согласно EN 1562; в американской системе - ASTM A220 Grade 45008 (ferritic malleable iron); в немецкой классификации - GTS-35-10 по DIN 1692; в японской - FCMF35 по JIS G5702. Однако следует учитывать, что полного соответствия между стандартами нет, поскольку технологии производства, требования к химическому составу и методики испытаний могут различаться. При замене материалов в ответственных изделиях необходимо проводить дополнительные испытания и сравнительный анализ свойств.

Можно ли использовать КЧ33-8 для изделий, работающих при высоких температурах?

Чугун КЧ33-8 может использоваться для изделий, работающих при повышенных температурах до 450-500°C. В этом диапазоне температур он сохраняет стабильность структуры и удовлетворительные механические свойства. При температурах выше 500°C начинается активное окисление графита, что приводит к деградации свойств материала. Для длительной работы при температурах 400-450°C рекомендуется проведение стабилизирующего отжига перед вводом изделия в эксплуатацию. Если требуется работа при более высоких температурах (до 700-800°C), следует рассмотреть возможность применения специальных жаростойких чугунов с легирующими добавками хрома, никеля и алюминия. В любом случае, при проектировании изделий для работы при повышенных температурах необходимо учитывать снижение прочностных характеристик и повышение склонности к окислению.

Какие особенности следует учитывать при механической обработке КЧ33-8?

При механической обработке КЧ33-8 следует учитывать ряд особенностей. Благодаря ферритной структуре и хлопьевидному графиту, этот материал хорошо обрабатывается резанием, образуя преимущественно сливную или суставчатую стружку. Для получения оптимальных результатов рекомендуется использовать острозаточенный инструмент из быстрорежущей стали или твердых сплавов групп ВК и ТК. Скорость резания может быть на 15-20% выше, чем при обработке перлитных чугунов. Применение СОЖ улучшает качество обработанной поверхности и продлевает срок службы инструмента. При выполнении отделочных операций (шлифование, полирование) следует избегать перегрева поверхности, чтобы не вызвать структурных изменений. Для нарезания резьбы предпочтительнее использовать метчики и плашки с углом профиля 60° вместо стандартных 55°, что снижает риск сколов и обеспечивает лучшее качество резьбы.

Заключение

Чугун марки КЧ33-8 – высококачественный ковкий чугун с хлопьевидным графитом и ферритной структурой, соответствующий ГОСТ 1215-79. Материал обладает высокой прочностью (не менее 330 МПа), хорошей пластичностью (не менее 8%) и повышенной коррозионной стойкостью.

Благодаря оптимальному сочетанию механических и технологических свойств, КЧ33-8 широко применяется в машиностроении, трубопроводных системах, автомобильной промышленности и других отраслях, где требуются детали для работы при средних нагрузках.

Компания "ОборонСпецСплав" предлагает широкий ассортимент изделий из чугуна КЧ33-8, изготовленных по ГОСТ 1215-79, включая продукцию по индивидуальным чертежам заказчика.

Материалы для данной статьи подготовлены на основании требований ГОСТ 1215-79, который регламентирует производство и технические характеристики ковких чугунов, а также с использованием многолетнего производственного опыта инженеров-металлургов компании "ОборонСпецСплав" в области выплавки, термической обработки и применения специальных марок чугуна в ответственных промышленных конструкциях.
