Бронза БрОЦС4-4-4: характеристики, свойства и области применения

Оловянная бронза марки БрОЦС4-4-4 представляет собой высококачественный сплав цветных металлов, обрабатываемый давлением и предназначенный для изготовления ответственных деталей, работающих в условиях трения и повышенных нагрузок. Благодаря сбалансированному содержанию олова, цинка и свинца, этот материал обладает уникальным комплексом эксплуатационных характеристик, что делает его незаменимым в автомобильной промышленности и других отраслях машиностроения.

Расшифровка маркировки сплава

Маркировка сплава БрОЦС4-4-4 имеет следующую структуру:

• Бр - бронза (указывает на тип сплава)
• О - олово (первый легирующий элемент)
• Ц - цинк (второй легирующий элемент)
• С - свинец (третий легирующий элемент)
• 4 - содержание олова около 4%
• 4 - содержание цинка около 4%
• 4 - содержание свинца около 4%

Эта система обозначений позволяет специалистам быстро определить основной состав сплава и его приблизительные характеристики, что критически важно при выборе материалов для конкретных инженерных задач.

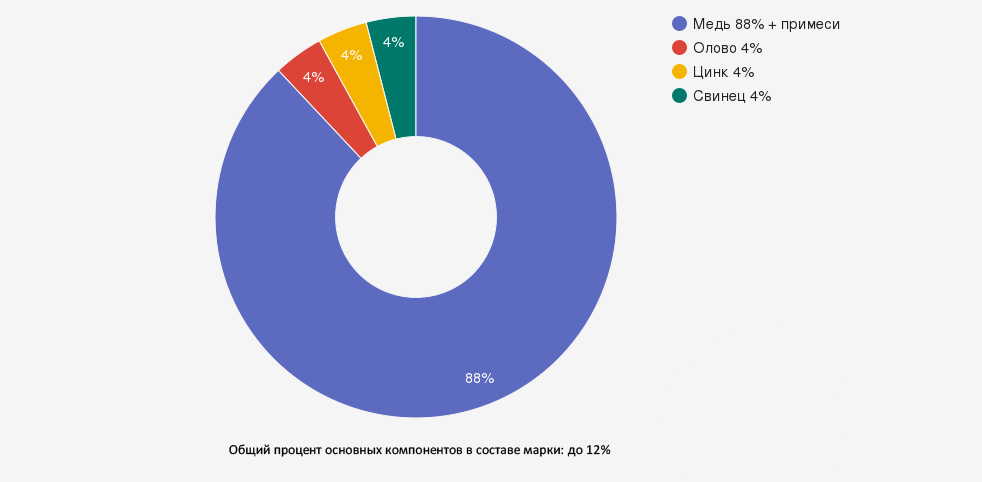

Химический состав бронзы БрОЦС4-4-4

Сплав БрОЦС4-4-4 производится в соответствии с требованиями ГОСТ 5017-74, который регламентирует следующий химический состав:

Строгое соблюдение пропорций легирующих элементов и контроль примесей обеспечивают стабильность свойств бронзы БрОЦС4-4-4, что критически важно для производства ответственных деталей.

Механические и физические свойства бронзы БрОЦС4-4-4

Бронза БрОЦС4-4-4 обладает комплексом ценных физико-механических характеристик, обусловленных её химическим составом:

• Плотность: 8,6-8,8 г/см³
• Температура плавления: 980-1010°C
• Предел прочности при растяжении: 250-300 МПа
• Относительное удлинение: 12-25%
• Твердость по Бринеллю: 60-90 HB
• Коэффициент трения: 0,05-0,1 (в паре со сталью при наличии смазки)
• Теплопроводность: 60-65 Вт/(м·К)
• Электропроводность: 8-10% от меди

Особенно ценными являются антифрикционные свойства этого сплава, обусловленные наличием свинца, который образует в структуре материала мягкие включения, выполняющие роль твёрдой смазки при трении. Благодаря этому бронза БрОЦС4-4-4 прекрасно работает в узлах трения с ограниченной смазкой или в условиях высоких нагрузок.

Технологические особенности обработки

При работе с бронзой БрОЦС4-4-4 следует учитывать ряд технологических особенностей:

Термическая обработка

Для достижения оптимальных механических свойств бронзы БрОЦС4-4-4 применяются следующие виды термической обработки:

• Отжиг: проводится при температуре 550-650°C с последующим медленным охлаждением для снятия внутренних напряжений и повышения пластичности
• Нормализация: осуществляется при температуре 700-750°C с охлаждением на воздухе для получения более однородной структуры
• Закалка с отпуском: применяется редко, но может быть использована для повышения твердости и износостойкости

Обработка давлением

Бронза БрОЦС4-4-4 хорошо поддается обработке давлением, особенно в горячем состоянии:

• Горячая деформация: рекомендуемый температурный интервал 700-800°C
• Холодная деформация: возможна, но требует промежуточных отжигов из-за склонности материала к наклёпу
• Штамповка: выполняется преимущественно в горячем состоянии при температуре 750-800°C
• Прокатка: производится при температуре 700-780°C с последующим охлаждением на воздухе

Обработка резанием

Благодаря содержанию свинца, бронза БрОЦС4-4-4 обладает превосходной обрабатываемостью резанием:

• Легко поддается токарной обработке, фрезерованию и сверлению
• Образует короткую стружку, что удобно при автоматической обработке
• Рекомендуемая скорость резания: 100-150 м/мин
• Для чистовой обработки рекомендуется использовать твердосплавный инструмент

Особенности сварки

Сварка бронзы БрОЦС4-4-4 представляет определенные сложности из-за наличия свинца и цинка:

• Предпочтительны аргонодуговая и газовая сварка
• Требуется предварительный подогрев до 250-300°C
• Необходимо использование флюсов для предотвращения испарения цинка
• После сварки рекомендуется отжиг для снятия внутренних напряжений

Области применения бронзы БрОЦС4-4-4

Благодаря уникальному сочетанию механических и антифрикционных свойств, бронза БрОЦС4-4-4 широко применяется в различных отраслях промышленности:

Автомобильная промышленность

• Втулки подшипников скольжения
• Направляющие втулки клапанов
• Вкладыши коленчатых валов
• Шатунные подшипники
• Втулки шарнирных соединений
• Прокладки и уплотнения

Общее машиностроение

• Подшипники скольжения для тяжелонагруженных узлов
• Венцы червячных колес
• Втулки направляющих
• Поршневые кольца компрессоров
• Детали трущихся пар в гидравлических системах

Судостроение

• Подшипники гребных валов
• Втулки рулевых механизмов
• Направляющие элементы судовых механизмов
• Детали палубного оборудования

Нефтегазовая промышленность

• Втулки насосов
• Подшипники скольжения буровых установок
• Уплотнительные элементы запорной арматуры
• Детали компрессорного оборудования

Железнодорожный транспорт

• Подшипники буксовых узлов
• Втулки тормозных механизмов
• Детали подвижных соединений

Формы поставки бронзы БрОЦС4-4-4

Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из бронзы БрОЦС4-4-4 в следующих формах поставки:

Все изделия из бронзы БрОЦС4-4-4 производятся в строгом соответствии с требованиями ГОСТ 5017-74, что гарантирует их высокое качество и надежность в эксплуатации.

Особенности производства и приемки

Производство и приемка изделий из бронзы БрОЦС4-4-4, особенно в форме чушек, осуществляется в соответствии с требованиями ГОСТ 5017-74:

• Чушки принимаются партиями, состоящими из изделий одной марки
• Каждая партия может включать продукцию одной или нескольких плавок
• К партии прилагается документ о качестве, содержащий:
  • Товарный знак производителя
  • Общую массу партии
  • Номер плавки
  • Марку бронзы
  • Обозначение стандарта
  • Результаты химического анализа
• В партии допускается наличие не более 1% ломаных чушек (для экспортных поставок ломаные чушки не допускаются)
• Проверка качества поверхности проводится визуально без применения увеличительных приборов для не менее 10% изделий от партии
• При неудовлетворительных результатах проводится повторная проверка с удвоенной выборкой чушек
• Результаты повторной проверки распространяются на всю партию

Транспортировка и хранение

Транспортировка и хранение бронзы БрОЦС4-4-4 осуществляются в соответствии со следующими требованиями:

• Транспортировка производится в пакетированном виде на любых видах транспорта в соответствии с правилами перевозки грузов
• Для экспортных поставок используется крытый транспорт для защиты от атмосферных воздействий
• Хранение должно осуществляться в условиях, обеспечивающих сохранность качества материала:
  • Защита от влаги
  • Предотвращение механических повреждений
  • Изоляция от агрессивных химических сред
  • Сортировка по маркам и партиям

Преимущества и недостатки бронзы БрОЦС4-4-4

Преимущества:

• Отличные антифрикционные свойства благодаря наличию свинца
• Высокая стойкость к ударным и знакопеременным нагрузкам
• Хорошая обрабатываемость резанием
• Удовлетворительная коррозионная стойкость в атмосферных условиях
• Способность работать при высоких удельных давлениях
• Хорошие литейные свойства
• Возможность работы в условиях ограниченной смазки
• Относительно невысокая стоимость по сравнению с другими антифрикционными сплавами

Недостатки:

• Ограниченная прочность по сравнению с алюминиевыми и кремниевыми бронзами
• Пониженная коррозионная стойкость в агрессивных средах
• Сложности при сварке из-за наличия свинца и цинка
• Склонность к ликвации свинца при литье
• Экологические ограничения из-за содержания свинца
• Невысокая жаропрочность (не рекомендуется для работы при температурах выше 250°C)

Зарубежные аналоги бронзы БрОЦС4-4-4

Для удобства международной интеграции и замены материалов важно знать зарубежные аналоги отечественной бронзы БрОЦС4-4-4:

При замене материалов следует учитывать, что полного соответствия между отечественными и зарубежными марками не существует, поэтому необходимо проводить тщательный анализ химического состава и механических свойств.

Сравнение с другими марками бронз

Для правильного выбора материала важно понимать отличия бронзы БрОЦС4-4-4 от других распространенных марок бронз:

Вопросы и ответы (FAQ)

Почему бронза БрОЦС4-4-4 так часто используется для изготовления втулок и подшипников?

Бронза БрОЦС4-4-4 обладает уникальным сочетанием свойств, делающих её идеальным материалом для подшипников скольжения и втулок. Содержание свинца около 4% обеспечивает образование в структуре мягких включений, выполняющих роль твёрдой смазки при трении. Благодаря этому детали из БрОЦС4-4-4 способны работать в условиях ограниченной смазки и выдерживать значительные удельные нагрузки. Дополнительно, сплав обладает хорошей обрабатываемостью резанием, что упрощает изготовление втулок с высокой точностью размеров.

Как влияет свинец на свойства бронзы БрОЦС4-4-4?

Свинец в составе бронзы БрОЦС4-4-4 играет ключевую роль в формировании её эксплуатационных характеристик. Во-первых, он значительно улучшает антифрикционные свойства, создавая в структуре материала мягкие включения, снижающие коэффициент трения. Во-вторых, свинец существенно повышает обрабатываемость резанием, способствуя образованию короткой ломкой стружки и уменьшая износ режущего инструмента. Кроме того, свинец способствует улучшению прирабатываемости деталей трения. Однако следует учитывать, что свинец снижает коррозионную стойкость сплава и усложняет процессы сварки.

Можно ли использовать бронзу БрОЦС4-4-4 в агрессивных химических средах?

Бронза БрОЦС4-4-4 обладает умеренной коррозионной стойкостью, которая ниже, чем у бронз, не содержащих свинец. Этот сплав можно применять в слабоагрессивных средах, атмосферных условиях и пресной воде. Однако в сильных кислотах, щелочах и морской воде материал может подвергаться ускоренной коррозии из-за избирательного растворения свинцовых включений. Для эксплуатации в агрессивных химических средах рекомендуется использовать другие марки бронз с повышенной коррозионной стойкостью, например оловянные бронзы без свинца (БрОФ или БрОЦ) или алюминиевые бронзы (БрАЖ, БрАЖН).

Какие существуют ограничения по температурному режиму эксплуатации деталей из БрОЦС4-4-4?

Бронза БрОЦС4-4-4 имеет ограничения по температурному режиму эксплуатации. Рекомендуемый диапазон рабочих температур составляет от -50°C до +250°C. При температурах выше 250°C наблюдается существенное снижение механических свойств и может происходить выпотевание свинца на поверхность деталей, что негативно сказывается на эксплуатационных характеристиках. Для работы при повышенных температурах рекомендуется использовать бронзы других марок, например алюминиевые или бериллиевые, которые сохраняют свои свойства при более высоких температурах.

Как правильно выбрать между БрОЦС4-4-4 и другими антифрикционными материалами?

Выбор между бронзой БрОЦС4-4-4 и другими антифрикционными материалами должен основываться на конкретных условиях эксплуатации и требованиях к деталям. БрОЦС4-4-4 оптимальна для средненагруженных узлов с ограниченной смазкой, работающих при умеренных температурах. Для условий высоких нагрузок и скоростей лучше подойдут баббиты или бронзы с повышенным содержанием свинца. При необходимости работы в агрессивных средах рационально выбрать безоловянные бронзы или специальные сплавы на основе никеля. Для экстремальных температур предпочтительны алюминиевые бронзы или металлокерамические материалы. Экономический фактор также важен: БрОЦС4-4-4 представляет собой сбалансированное решение с точки зрения соотношения цены и эксплуатационных свойств.

Заключение

Бронза БрОЦС4-4-4 представляет собой ценный конструкционный материал, сочетающий в себе отличные антифрикционные свойства, достаточную прочность и хорошую обрабатываемость. Благодаря сбалансированному содержанию олова, цинка и свинца, этот сплав обеспечивает надежную работу деталей в различных условиях эксплуатации, особенно в узлах трения с ограниченной смазкой или при значительных удельных нагрузках.

Широкий спектр форм поставки позволяет использовать бронзу БрОЦС4-4-4 для изготовления разнообразных деталей и компонентов в автомобильной промышленности, машиностроении, судостроении и других отраслях. Строгое соответствие требованиям ГОСТ 5017-74 гарантирует стабильность свойств и высокое качество готовых изделий.

Компания "ОборонСпецСплав" предлагает бронзу БрОЦС4-4-4 в различных формах поставки, обеспечивая потребности заказчиков в качественных полуфабрикатах для производства ответственных деталей. Наши специалисты готовы оказать профессиональную консультацию по выбору оптимального материала и его обработке для конкретных инженерных задач.

Информация для статьи подготовлена на основе технической документации ГОСТ 5017-74, лабораторных исследований физико-механических свойств сплавов и практического опыта инженеров-металлургов компании "ОборонСпецСплав", накопленного при разработке и внедрении технологических процессов изготовления ответственных деталей из цветных металлов.
