Бронза БрОЦ4-3: характеристики, свойства и область применения
Оловянная бронза марки БрОЦ4-3 представляет собой высококачественный сплав на основе меди, обрабатываемый давлением и предназначенный для изготовления ответственных деталей в различных отраслях промышленности. Данный материал отличается превосходными эксплуатационными характеристиками и технологичностью, что делает его востребованным в производстве компонентов химического оборудования, электротехнических изделий и других специализированных применениях.
Расшифровка маркировки сплава
Маркировка сплава БрОЦ4-3 имеет следующую структуру:
- Бр - бронза (указывает на тип сплава)
- О - олово (основной легирующий элемент)
- Ц - цинк (второй легирующий элемент)
- 4 - содержание олова около 4%
- 3 - содержание цинка около 3%
Эта система обозначений помогает быстро идентифицировать тип сплава и его приблизительный состав, что важно для правильного выбора материала при проектировании и производстве.

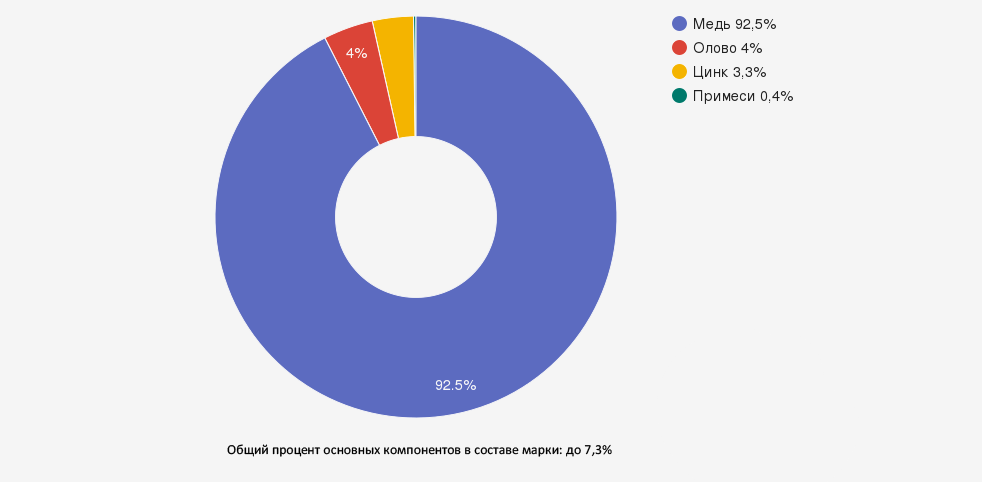

Химический состав бронзы БрОЦ4-3
Сплав БрОЦ4-3 производится в соответствии с требованиями ГОСТ 5017-2006, который регламентирует следующий химический состав:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Медь (Cu) | Основа (91,9-93,3%) | Обеспечивает высокую электро- и теплопроводность, пластичность |
| Олово (Sn) | 3,5-4,0 | Повышает антикоррозионные свойства, твердость и износостойкость |
| Цинк (Zn) | 2,7-3,3 | Улучшает литейные свойства, повышает прочность и снижает стоимость |
| Железо (Fe) | до 0,5 | Повышает прочность и твердость |
| Никель (Ni) | до 0,3 | Улучшает механические свойства и коррозионную стойкость |
| Фосфор (P) | до 0,03 | Действует как раскислитель и улучшает текучесть расплава |
| Свинец (Pb) | до 0,02 | Улучшает антифрикционные свойства и обрабатываемость |
| Кремний (Si) | до 0,005 | Повышает прочность и износостойкость |
| Сурьма (Sb) | до 0,002 | Влияет на механические свойства |
| Висмут (Bi) | до 0,002 | Примесь, контролируемая для обеспечения качества |
| Алюминий (Al) | до 0,002 | Повышает прочность и антикоррозионные свойства |
| Прочие примеси | до 0,2 (суммарно) | Контролируются для обеспечения качества сплава |
Точное соблюдение пропорций химических элементов обеспечивает оптимальное сочетание механических и эксплуатационных свойств бронзы БрОЦ4-3, что делает этот материал универсальным для широкого спектра применений.
Механические и физические свойства бронзы БрОЦ4-3
Бронза БрОЦ4-3 обладает комплексом ценных физико-механических характеристик, определяющих её востребованность в промышленности:
- Температура плавления: 1045°C
- Плотность: 8,8 г/см³
- Предел прочности при растяжении: 280-350 МПа
- Относительное удлинение: 40-50%
- Твердость по Бринеллю: 60-80 HB
- Теплопроводность: 75-80 Вт/(м·К)
- Электропроводность: 10-12% от меди
Особенно выделяется высокая пластичность этого сплава, что обеспечивает превосходную обрабатываемость как при горячей, так и при холодной деформации. Бронза БрОЦ4-3 легко поддается различным видам механической обработки, включая точение, фрезерование, сверление и шлифование.
Технологические особенности обработки
При работе с бронзой БрОЦ4-3 необходимо учитывать следующие технологические особенности:
Термическая обработка
Для достижения оптимальных механических свойств бронзы БрОЦ4-3 применяются различные виды термической обработки:
- Отжиг: проводится при температуре 600-650°C с последующим медленным охлаждением для снятия внутренних напряжений и повышения пластичности
- Закалка: выполняется при температуре 700-750°C с быстрым охлаждением в воде для повышения твердости и прочности
- Старение: осуществляется при температуре 350-400°C для стабилизации структуры и механических свойств
Особенности сварки
Бронза БрОЦ4-3 обладает хорошей свариваемостью, но требует соблюдения определенных технологических условий:
- Рекомендуется предварительный подогрев деталей до 150-200°C
- Оптимальные методы сварки: аргонодуговая сварка, газовая сварка
- При сварке следует использовать присадочные материалы, соответствующие по составу основному металлу
- После сварки необходим отжиг для снятия внутренних напряжений
Обработка резанием
При механической обработке бронзы БрОЦ4-3 рекомендуется:
- Использование инструментов из быстрорежущей стали или твердых сплавов
- Применение СОЖ для охлаждения и смазки режущих инструментов
- Оптимальная скорость резания: 80-120 м/мин
- Для чистовой обработки рекомендуется использовать малые подачи и большие скорости
Области применения бронзы БрОЦ4-3
Благодаря сочетанию высоких механических свойств, коррозионной стойкости и технологичности, бронза БрОЦ4-3 находит широкое применение в различных отраслях промышленности:
- Химическое машиностроение: детали насосов, арматура, фитинги для агрессивных сред
- Электротехника: токопроводящие элементы, контакты, клеммы, шины
- Приборостроение: компоненты точных механизмов, пружины, мембраны
- Судостроение: детали, контактирующие с морской водой, элементы судовых механизмов
- Машиностроение: антифрикционные детали, подшипники скольжения, втулки, вкладыши
- Автомобильная промышленность: детали трансмиссии, синхронизаторы, втулки
Особую ценность бронза БрОЦ4-3 представляет для изготовления деталей, работающих в условиях повышенной влажности, контакта с морской водой или агрессивными химическими средами, где требуется сочетание прочности, износостойкости и коррозионной стойкости.
Формы поставки бронзы БрОЦ4-3
Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из бронзы БрОЦ4-3 в различных формах поставки:
| Форма поставки | Описание | Основные размеры | Области применения |
|---|---|---|---|
| Лист бронзовый | Прокат прямоугольной формы с равномерной толщиной | Толщина: 0,5-50 мм Ширина: до 1500 мм | Изготовление элементов химического оборудования, токопроводящих шин, прокладок |
| Бронзовый круг | Сплошной прокат круглого сечения | Диаметр: 5-300 мм | Производство валов, втулок, муфт, подшипников скольжения |
| Пруток | Цельнометаллический полуфабрикат цилиндрической формы | Диаметр: 5-80 мм | Изготовление метизов, крепежных элементов, деталей приборов |
| Квадрат бронзовый | Прокат с квадратным сечением | Сторона: 5-100 мм | Производство специализированных деталей машин и механизмов |
| Шина бронзовая | Металлоизделие прямоугольной формы | Толщина: 0,3-22 мм Ширина: 10-200 мм | Электротехника, токопроводящие элементы, химическая промышленность |
| Шестигранник | Прокат с сечением в виде правильного шестиугольника | Размер под ключ: 5-55 мм | Производство болтов, гаек, подшипников, клапанов, муфт |
| Плита бронзовая | Толстолистовой прокат значительной толщины | Толщина: 30-150 мм | Изготовление крупногабаритных деталей и механизмов |
| Полоса бронзовая | Холоднокатаный прокат прямоугольного сечения | Толщина: 1-3 мм Ширина: 10-100 мм | Элементы электротехники, скобяные изделия, крепеж |
| Проволока | Тонкий длинномерный полуфабрикат круглого сечения | Диаметр: 0,5-10 мм | Электротехника, химическая промышленность, сварка материалов |
| Лента | Тонкий и узкий прокат в форме полосы | Толщина: 0,05-2 мм Ширина: 5-100 мм | Производство декоративных элементов, электротехника |
| Чушка бронзовая | Первичная форма сплава для переплавки | Согласно ГОСТ 5017-2006 | Сырье для производства полуфабрикатов и изделий |
| Фольга | Сверхтонкий прокат | Толщина: 0,01-1 мм | Радиотехника, электроника, декоративные элементы |
Все изделия из бронзы БрОЦ4-3 производятся в строгом соответствии с требованиями ГОСТ 5017-2006, что гарантирует их высокое качество и надежность в эксплуатации.
Особенности производства и приемки
Производство бронзы БрОЦ4-3 в форме чушек осуществляется в соответствии с ГОСТ 5017-2006, который регламентирует следующие условия:
- Чушки принимаются партиями, состоящими из изделий одной марки
- Партия может включать продукцию одной или нескольких плавок
- К каждой партии прилагается единый документ о качестве с информацией о составе и свойствах
- В партии допускается наличие не более 1% ломаных чушек (для экспортных поставок ломаные чушки не допускаются)
- Контроль качества поверхности проводится визуально для не менее 10% изделий от партии
- При получении неудовлетворительных результатов проводится повторная проверка с удвоенной выборкой
Транспортировка чушек осуществляется в пакетированном виде на любых видах транспорта с соблюдением правил перевозки грузов. Хранение должно производиться в условиях, обеспечивающих сохранность качества материала.
Зарубежные аналоги бронзы БрОЦ4-3
Для облегчения международной интеграции важно знать зарубежные аналоги отечественных сплавов. Бронза БрОЦ4-3 имеет следующие приблизительные эквиваленты в стандартах других стран:
| Страна | Стандарт | Марка | Степень соответствия |
|---|---|---|---|
| США | ASTM | C51900 | Близкий аналог |
| Германия | DIN | CuSn4Zn3 | Близкий аналог |
| Япония | JIS | C5191 | Частичное соответствие |
| Международный | ISO | CuSn4Zn3 | Близкий аналог |
Следует отметить, что полного соответствия между отечественными и зарубежными марками не существует, поэтому при замене материала необходимо тщательно анализировать химический состав и механические свойства.
Преимущества и недостатки бронзы БрОЦ4-3
Преимущества:
- Высокая коррозионная стойкость в различных средах, включая морскую воду
- Отличная обрабатываемость давлением как в горячем, так и в холодном состоянии
- Хорошие литейные свойства и способность к механической обработке
- Высокая пластичность и вязкость
- Стабильность механических свойств при эксплуатации
- Хорошая свариваемость
- Удовлетворительные антифрикционные свойства
- Устойчивость к воздействию агрессивных химических сред
Недостатки:
- Относительно высокая стоимость из-за содержания олова
- Меньшая прочность по сравнению с алюминиевыми и кремниевыми бронзами
- Склонность к оловянному поту при нагреве выше 200°C
- Возможность возникновения ликвации при литье
- Относительно низкая износостойкость в условиях абразивного износа
Вопросы и ответы (FAQ)
Почему бронза БрОЦ4-3 применяется в химической промышленности?
Бронза БрОЦ4-3 обладает высокой коррозионной стойкостью к различным химическим средам, включая растворы кислот, щелочей и солей. Кроме того, этот сплав сохраняет свои механические свойства при повышенных температурах и устойчив к воздействию влаги. Именно эти качества делают бронзу БрОЦ4-3 оптимальным материалом для изготовления деталей химической аппаратуры, работающей в агрессивных условиях.
Какие требования предъявляются к качеству поверхности изделий из бронзы БрОЦ4-3?
Поверхность изделий из бронзы БрОЦ4-3 должна быть чистой, без трещин, раковин, неметаллических включений и других дефектов, снижающих эксплуатационные характеристики. Допускаются незначительные дефекты поверхности, не выводящие размеры за пределы допусков. Контроль качества поверхности проводится визуально без использования увеличительных приборов для не менее 10% изделий от партии.
Можно ли использовать бронзу БрОЦ4-3 для изготовления деталей, работающих в морской воде?
Да, бронза БрОЦ4-3 обладает высокой коррозионной стойкостью в морской воде благодаря содержанию олова и других легирующих элементов. Этот сплав широко применяется в судостроении и морском оборудовании для изготовления деталей, контактирующих с морской водой, таких как элементы насосов, клапаны, подшипники скольжения, муфты и другие компоненты.
Как влияет содержание олова и цинка на свойства бронзы БрОЦ4-3?
Олово (3,5-4,0%) в составе бронзы БрОЦ4-3 повышает коррозионную стойкость, твердость и износостойкость сплава. Цинк (2,7-3,3%) улучшает литейные свойства, способствует повышению прочности и пластичности, а также снижает стоимость сплава. Оптимальное сочетание этих элементов обеспечивает уникальный комплекс эксплуатационных характеристик, делающих бронзу БрОЦ4-3 универсальным материалом для различных применений.
Каковы особенности термической обработки бронзы БрОЦ4-3?
Основными видами термической обработки бронзы БрОЦ4-3 являются отжиг, закалка и старение. Отжиг проводится при температуре 600-650°C с последующим медленным охлаждением для снятия внутренних напряжений и повышения пластичности. Закалка выполняется при температуре 700-750°C с быстрым охлаждением в воде для повышения твердости и прочности. Старение осуществляется при температуре 350-400°C для стабилизации структуры и механических свойств.
Заключение
Бронза БрОЦ4-3 представляет собой универсальный конструкционный материал, сочетающий в себе высокую коррозионную стойкость, хорошие механические свойства и технологичность. Благодаря сбалансированному составу с оптимальным содержанием олова и цинка, этот сплав обеспечивает надежную работу изделий в различных условиях эксплуатации, включая агрессивные среды и повышенные температуры.
Широкий ассортимент форм поставки позволяет использовать бронзу БрОЦ4-3 для изготовления разнообразных деталей и компонентов в химической, электротехнической, машиностроительной и других отраслях промышленности. Строгое соответствие требованиям ГОСТ 5017-2006 гарантирует высокое качество и стабильность свойств поставляемой продукции.
Компания "ОборонСпецСплав" предлагает бронзу БрОЦ4-3 в различных формах поставки, обеспечивая потребности заказчиков в качественных полуфабрикатах для производства ответственных изделий.
Информация для статьи подготовлена на основе технической документации ГОСТ 5017-2006, результатов исследований свойств материалов и многолетнего производственного опыта специалистов компании "ОборонСпецСплав" в области обработки и применения цветных металлов и сплавов.
