Москва
Каталог
Бронза БРАЖМЦ10-3-1.5: характеристики многокомпонентного алюминиевого сплава
Бронза марки БРАЖМЦ10-3-1.5 представляет собой многокомпонентный алюминиево-железо-марганцевый сплав на медной основе. Этот высокотехнологичный материал обладает комплексом ценных эксплуатационных характеристик, включая высокую прочность, эрозионную и кавитационную стойкость, а также способность работать при повышенных температурах. Компания «ОборонСпецСплав» предлагает широкий ассортимент продукции из бронзы БРАЖМЦ10-3-1.5, соответствующей требованиям ГОСТ 18175-78.
Расшифровка маркировки сплава
Обозначение БРАЖМЦ10-3-1.5 имеет следующую расшифровку:
- Бр — бронза (сплав на основе меди)
- А10 — алюминий с содержанием около 10% (фактически 9-11%)
- Ж3 — железо с содержанием около 3% (фактически 2-4%)
- Мц1.5 — марганец с содержанием около 1.5% (фактически 1-2%)

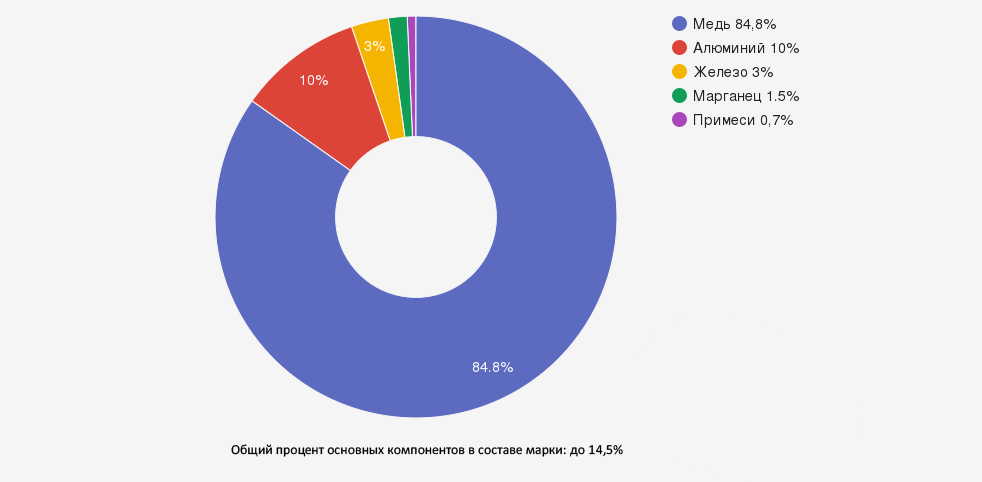

Химический состав бронзы БРАЖМЦ10-3-1.5
Согласно ГОСТ 18175-78, химический состав бронзы БРАЖМЦ10-3-1.5 должен соответствовать следующим требованиям:
| Элемент | Содержание, % | Влияние на свойства сплава |
|---|---|---|
| Медь (Cu) | Основа (83-88%) | Формирует основу сплава, обеспечивает высокую теплопроводность и коррозионную стойкость |
| Алюминий (Al) | 9,0-11,0 | Повышает прочность, коррозионную стойкость, жаропрочность и сопротивление износу |
| Железо (Fe) | 2,0-4,0 | Измельчает зерно, повышает прочность и твердость, улучшает антифрикционные свойства |
| Марганец (Mn) | 1,0-2,0 | Повышает технологичность, коррозионную стойкость и механические свойства |
Допускается наличие следующих примесей (суммарно не более 0,7%):
| Примесь | Максимальное содержание, % | Влияние на свойства |
|---|---|---|
| Никель (Ni) | ≤ 0,2 | В малых количествах способствует повышению коррозионной стойкости |
| Кремний (Si) | ≤ 0,1 | Повышает твердость и прочность |
| Свинец (Pb) | ≤ 0,01 | Негативно влияет на механические свойства, строго контролируется |
| Фосфор (P) | ≤ 0,01 | Используется как раскислитель при плавке |
| Цинк (Zn) | ≤ 0,5 | Улучшает литейные свойства |
| Олово (Sn) | ≤ 0,1 | Улучшает антикоррозионные свойства |
Физические свойства бронзы БРАЖМЦ10-3-1.5
Бронза БРАЖМЦ10-3-1.5 обладает следующими физическими характеристиками:
- Плотность: 7,6-7,8 г/см³
- Температура плавления: 1020-1040°C
- Удельная теплоемкость: 0,42-0,44 кДж/(кг·°C)
- Коэффициент теплопроводности: 46-50 Вт/(м·°C)
- Удельное электрическое сопротивление: 0,14-0,16 мкОм·м
- Коэффициент линейного расширения: 16-17×10⁻⁶ K⁻¹
- Модуль упругости: 110-120 ГПа
Механические свойства бронзы БРАЖМЦ10-3-1.5
Механические характеристики бронзы БРАЖМЦ10-3-1.5 зависят от технологии изготовления и состояния поставки:
В горячедеформированном состоянии:
| Характеристика | Значение |
|---|---|
| Предел прочности при растяжении (σв) | 650-750 МПа |
| Предел текучести (σт) | 350-400 МПа |
| Относительное удлинение (δ) | 10-15% |
| Твердость по Бринеллю | 170-200 НВ |
В литом состоянии:
| Характеристика | Значение |
|---|---|
| Предел прочности при растяжении (σв) | 500-600 МПа |
| Предел текучести (σт) | 250-300 МПа |
| Относительное удлинение (δ) | 5-8% |
| Твердость по Бринеллю | 150-180 НВ |
Технологические свойства и особенности обработки
Деформируемость
Бронза БРАЖМЦ10-3-1.5 обладает специфическими деформационными свойствами:
- Горячая деформация: отлично деформируется в горячем состоянии при температурах 750-850°C. В этом температурном диапазоне сплав проявляет достаточную пластичность для проведения операций ковки, прессования и прокатки.
- Холодная деформация: практически не способен к деформации в холодном состоянии из-за высокого содержания алюминия и наличия интерметаллидных фаз, придающих сплаву повышенную твердость и хрупкость.
Обрабатываемость резанием
Бронза БРАЖМЦ10-3-1.5 имеет удовлетворительную обрабатываемость резанием. Коэффициент обрабатываемости составляет 0,4-0,5 (по сравнению с латунью ЛС63-3, принятой за 1,0). При механической обработке рекомендуется использовать твердосплавный инструмент с интенсивным охлаждением.
Свариваемость
Сплав БРАЖМЦ10-3-1.5 обладает ограниченной свариваемостью из-за склонности к образованию горячих трещин. Рекомендуемые способы сварки:
- Аргонодуговая сварка с предварительным подогревом до 250-300°C
- Газовая сварка с применением специальных флюсов
- Контактная сварка (для деталей небольшого сечения)
После сварки рекомендуется проводить отжиг для снятия внутренних напряжений при температуре 550-600°C.
Термическая обработка
Для улучшения механических свойств бронзы БРАЖМЦ10-3-1.5 применяют следующие виды термической обработки:
- Отжиг: нагрев до 650-700°C с выдержкой 1-2 часа и последующим охлаждением на воздухе. Применяется для снятия внутренних напряжений после деформации или литья.
- Закалка: нагрев до 900-950°C с выдержкой и последующим охлаждением в воде. Повышает твердость и прочность, но снижает пластичность.
- Старение: нагрев до 350-400°C после закалки с выдержкой 2-4 часа и охлаждением на воздухе. Стабилизирует структуру и улучшает механические свойства.
Коррозионная и эрозионная стойкость
Бронза БРАЖМЦ10-3-1.5 обладает высокой коррозионной стойкостью в различных средах:
- Атмосферная коррозия: практически не подвержена
- Морская вода: высокая стойкость
- Пресная вода: очень высокая стойкость
- Эрозионная стойкость: значительно превосходит другие марки бронз благодаря наличию железа и марганца
- Кавитационная стойкость: одна из лучших среди медных сплавов
Особенно выделяется способность сплава противостоять эрозионному и кавитационному воздействию, что делает его незаменимым для деталей, работающих в потоках жидкостей при высоких скоростях.
Жаропрочность и жаростойкость
Бронза БРАЖМЦ10-3-1.5 сохраняет механические свойства при повышенных температурах:
- До 300°C - практически без изменения прочностных характеристик
- 300-500°C - умеренное снижение прочностных свойств
- Свыше 500°C - значительное снижение прочности, но сохранение формы и структурной целостности
Максимальная рабочая температура для длительной эксплуатации деталей из бронзы БРАЖМЦ10-3-1.5 составляет около 450-500°C.
Формы поставки бронзы БРАЖМЦ10-3-1.5
Компания «ОборонСпецСплав» предлагает бронзу БРАЖМЦ10-3-1.5 в следующих формах поставки:
Чушки бронзовые БРАЖМЦ10-3-1.5
Металлический полуфабрикат для последующей переплавки и изготовления деталей методом литья. Чушки изготавливаются в соответствии с ГОСТ 18175-78 и являются наиболее распространенной формой поставки этой марки бронзы.
Круги и прутки бронзовые БРАЖМЦ10-3-1.5
Круги бронзовые содержат в своем составе алюминий, придающий сплаву определенные свойства, и железо, которое их дополнительно модифицирует. Прутки имеют диаметр сечения от 5 до 400 мм и могут производиться методом прессования или горячей прокатки.
Бронзовый квадрат БРАЖМЦ10-3-1.5
Производится из бронзы, обрабатываемой давлением, имеет сечение в форме квадрата. Применяется для производства фурнитуры и других изделий методом механической обработки.
Шестигранник БРАЖМЦ10-3-1.5
Пруток, профилем сечения которого является правильный шестиугольник. Из него производят детали скольжения и другие изделия, требующие минимальной механической обработки.
Трубы из бронзы БРАЖМЦ10-3-1.5
Одно из наиболее популярных исполнений при строительстве трубопроводов, транспортирующих химически активные вещества, благодаря высокой коррозионной стойкости сплава. Также выпускаются профильные трубы различного сечения.
Бронзовая плита БРАЖМЦ10-3-1.5
Отличается от листа большей толщиной (от 10 до 500 мм). Используется при производстве наземного, водного и воздушного транспорта, где требуется высокая прочность и коррозионная стойкость.
Проволока бронзовая БРАЖМЦ10-3-1.5
Используется в энергетике, сельском хозяйстве и химической промышленности для производства различных деталей и элементов.
Втулки из бронзы БРАЖМЦ10-3-1.5
Обладают высокими антифрикционными свойствами, благодаря чему применяются в устройствах и механизмах, работающих в условиях нагрузок, трения и скольжения.
Области применения бронзы БРАЖМЦ10-3-1.5
Благодаря своим высоким эксплуатационным характеристикам, бронза БРАЖМЦ10-3-1.5 широко применяется в различных отраслях промышленности:
- Машиностроение: червячные колеса, шестерни, втулки, подшипники скольжения, детали ответственного назначения, работающие при повышенных температурах и в условиях трения
- Химическая промышленность: детали насосов, арматура, фитинги для агрессивных сред
- Судостроение: гребные винты, детали судовых механизмов, подверженные кавитационному и эрозионному воздействию
- Энергетика: детали турбин, насосов, запорной арматуры
- Нефтегазовая промышленность: детали насосного оборудования, работающего в сложных условиях
- Авиационная промышленность: детали силовых установок и механизмов управления
- Металлургия: детали оборудования, работающего при высоких температурах
Особенно широко бронза БРАЖМЦ10-3-1.5 применяется там, где требуется сочетание высокой прочности, износостойкости и способности работать при повышенных температурах.
Преимущества и недостатки бронзы БРАЖМЦ10-3-1.5
Преимущества:
- Высокая прочность и твердость
- Превосходная эрозионная и кавитационная стойкость
- Способность работать при повышенных температурах (до 450-500°C)
- Хорошая коррозионная стойкость в различных средах
- Отличные антифрикционные свойства
- Высокая износостойкость
- Хорошая обрабатываемость резанием
- Способность выдерживать значительные ударные нагрузки
Недостатки:
- Практическая невозможность холодной деформации
- Сложность сварки из-за склонности к образованию трещин
- Относительно высокая стоимость из-за содержания легирующих элементов
- Ограниченная коррозионная стойкость в средах, содержащих аммиак
- Склонность к ликвации при литье
- Необходимость строгого соблюдения технологии термической обработки
Особенности транспортировки и хранения
Транспортировка изделий из бронзы БРАЖМЦ10-3-1.5 производится на всех видах транспорта с соблюдением общих правил перевозки грузов. Продукция перевозится в пакетах, соответствующих требованиям нормативно-технической документации.
Хранение может осуществляться как в закрытых, так и в открытых помещениях при условии обеспечения сохранности качества продукции. Для предотвращения коррозии рекомендуется хранить изделия в условиях, исключающих воздействие атмосферных осадков и агрессивных сред.
Система контроля качества и приемка продукции
Заготовки и готовые изделия из бронзы БРАЖМЦ10-3-1.5 принимаются партиями одной марки. Каждая партия сопровождается документом о качестве, который содержит:
- Номер плавки
- Марку сплава
- Товарный знак предприятия-изготовителя
- Результаты химического анализа
- Механические свойства (при необходимости)
- Другие параметры согласно требованиям технической документации
В партии допускается не более 1% брака. Для продукции, предназначенной на экспорт, брак не допускается.
Компания «ОборонСпецСплав» гарантирует полное соответствие поставляемой продукции требованиям ГОСТ 18175-78 и проводит тщательный контроль качества на всех этапах производства.
Сравнение с другими марками алюминиевых бронз
| Характеристика | БРАЖМЦ10-3-1.5 | БРАЖ9-4 | БрА9Ж3Л |
|---|---|---|---|
| Содержание алюминия, % | 9,0-11,0 | 8,0-10,0 | 8,0-10,5 |
| Содержание железа, % | 2,0-4,0 | 3,0-5,0 | 2,0-4,0 |
| Содержание марганца, % | 1,0-2,0 | - | - |
| Предел прочности, МПа | 650-750 | 600-700 | 500-600 |
| Твердость, HB | 170-200 | 160-190 | 150-180 |
| Эрозионная стойкость | Очень высокая | Высокая | Средняя |
| Деформируемость в горячем состоянии | Отличная | Хорошая | Литейный сплав |
| Основные области применения | Детали ответственного назначения, работающие при повышенных температурах и в условиях эрозии | Шестерни, подшипники, втулки | Литые детали, арматура |
Часто задаваемые вопросы о бронзе БРАЖМЦ10-3-1.5
В чем преимущество бронзы БРАЖМЦ10-3-1.5 перед другими алюминиевыми бронзами?
Основное преимущество бронзы БРАЖМЦ10-3-1.5 перед другими алюминиевыми бронзами заключается в комплексном легировании алюминием, железом и марганцем, что обеспечивает уникальное сочетание механических и эксплуатационных свойств. Добавление марганца (1-2%) к традиционной системе Cu-Al-Fe значительно повышает эрозионную и кавитационную стойкость сплава, улучшает его антифрикционные характеристики и повышает технологичность при горячей деформации. В результате получается материал с превосходной жаропрочностью, износостойкостью и способностью работать в агрессивных средах. По сравнению с близким аналогом БРАЖ9-4, данный сплав демонстрирует более высокую прочность и лучшую сопротивляемость эрозионному и кавитационному воздействию.
Можно ли использовать бронзу БРАЖМЦ10-3-1.5 для изготовления гребных винтов?
Да, бронза БРАЖМЦ10-3-1.5 является превосходным материалом для изготовления гребных винтов, особенно для судов, работающих в сложных условиях. Высокая эрозионная и кавитационная стойкость сплава делает его чрезвычайно устойчивым к воздействию высокоскоростных потоков воды и образованию кавитационных пузырьков, которые являются основной причиной разрушения гребных винтов. Кроме того, хорошая коррозионная стойкость в морской воде, высокая прочность и устойчивость к ударным нагрузкам обеспечивают длительный срок службы и надежность винтов из этого материала. Для изготовления гребных винтов из бронзы БРАЖМЦ10-3-1.5 применяют технологию литья с последующей механической обработкой, что позволяет получить изделия сложной геометрической формы с высокими эксплуатационными характеристиками.
Какие технологические особенности следует учитывать при литье деталей из бронзы БРАЖМЦ10-3-1.5?
При литье деталей из бронзы БРАЖМЦ10-3-1.5 необходимо учитывать следующие технологические особенности: повышенную температуру плавления (1020-1040°C) и литья (1080-1120°C); склонность к ликвации из-за широкого интервала кристаллизации; необходимость применения защитных флюсов для предотвращения окисления алюминия; контроль за скоростью охлаждения для предотвращения образования внутренних напряжений и трещин; обязательную термическую обработку отливок для снятия напряжений и стабилизации размеров. Рекомендуется использовать песчано-глинистые формы с противопригарными покрытиями, а также обеспечивать правильное расположение литниковой системы и прибылей для направленной кристаллизации и питания отливки. Учитывая высокую усадку сплава (около 1,8-2,0%), необходимо предусматривать соответствующие припуски и тщательно рассчитывать литейную технологию.
Как влияет термическая обработка на свойства бронзы БРАЖМЦ10-3-1.5?
Термическая обработка оказывает существенное влияние на свойства бронзы БРАЖМЦ10-3-1.5. Отжиг при температуре 650-700°C с медленным охлаждением способствует снятию внутренних напряжений, формированию более равномерной структуры и повышению пластичности материала. Закалка с 900-950°C в воду приводит к значительному повышению твердости и прочности (на 20-30%) за счет фиксации пересыщенного твердого раствора, но снижает пластичность. Последующее старение при 350-400°C позволяет достичь оптимального сочетания прочности и пластичности благодаря контролируемому выделению интерметаллидных фаз. Для деталей, работающих при высоких температурах, рекомендуется стабилизирующий отпуск при температуре, превышающей рабочую на 50-100°C, что обеспечивает стабильность размеров и свойств в процессе эксплуатации. Правильно подобранный режим термической обработки позволяет в широких пределах управлять характеристиками сплава в зависимости от конкретных требований к изделию.
Какие зарубежные аналоги имеет бронза БРАЖМЦ10-3-1.5?
Прямых зарубежных аналогов с полностью идентичным химическим составом бронза БРАЖМЦ10-3-1.5 не имеет, однако существуют близкие по составу и свойствам сплавы. В США это бронза C63000 (по стандарту ASTM), содержащая 9-11% Al, 2-4% Fe и 1,5-3,5% Ni вместо марганца. В Германии аналогом может служить сплав CuAl10Fe3Mn2 (по стандарту DIN), имеющий схожий состав. В Великобритании близким аналогом является бронза CA104 (по стандарту BS). При замене отечественного сплава на зарубежный аналог следует учитывать, что несмотря на схожесть основных свойств, могут существовать различия в технологических особенностях обработки и некоторых эксплуатационных характеристиках. Поэтому рекомендуется проводить дополнительные испытания материала перед его использованием в ответственных деталях.
Заключение
Бронза БРАЖМЦ10-3-1.5 представляет собой высокотехнологичный многокомпонентный сплав, сочетающий высокую прочность, эрозионную и кавитационную стойкость с жаропрочностью и хорошими антифрикционными свойствами. Благодаря комплексному легированию алюминием, железом и марганцем этот материал успешно применяется для изготовления ответственных деталей в машиностроении, химической промышленности и судостроении.
Компания «ОборонСпецСплав» предлагает широкий ассортимент продукции из бронзы БРАЖМЦ10-3-1.5 в различных формах поставки, с гарантированным соответствием требованиям ГОСТ 18175-78 и полным техническим сопровождением.
Данная статья составлена на основе ГОСТ 18175-78 и многолетнего опыта специалистов компании «ОборонСпецСплав» в области производства и применения алюминиевых бронз. Материалы регулярно обновляются с учетом последних разработок в области металлургии и обработки цветных металлов.
