Бронза БрО5Ц6С5: характеристики, свойства и области применения

Оловянная бронза марки БрО5Ц6С5 представляет собой высококачественный литейный сплав на основе меди с добавлением олова, цинка и свинца, обладающий уникальным комплексом механических, антифрикционных и коррозионных свойств. Этот материал отличается высокой прочностью, плотностью и превосходной устойчивостью к коррозии в морской воде и водяных парах, что делает его незаменимым для изготовления ответственных деталей в судостроении и других отраслях промышленности.

Расшифровка маркировки сплава

Маркировка сплава БрО5Ц6С5 имеет следующую структуру:

• Бр - бронза (указывает на тип сплава)
• О5 - олово с содержанием около 5% (первый основной легирующий элемент)
• Ц6 - цинк с содержанием около 6% (второй легирующий элемент)
• С5 - свинец с содержанием около 5% (третий легирующий элемент)

Такая система маркировки позволяет быстро определить основной состав сплава и его приблизительные свойства, что важно для технологов и инженеров при выборе материала для конкретных задач.

Химический состав бронзы БрО5Ц6С5

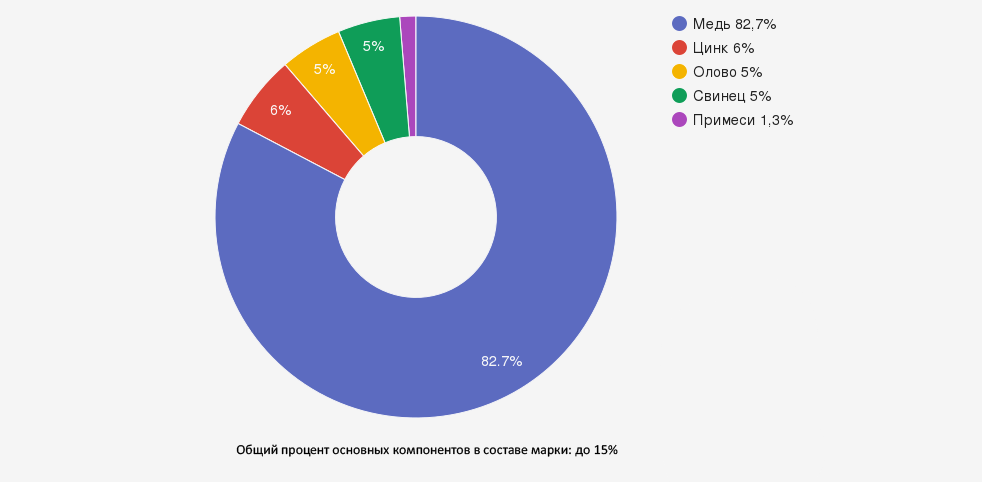

В соответствии с ГОСТ 614-97, химический состав бронзы БрО5Ц6С5 должен соответствовать следующим требованиям:

Сбалансированный химический состав бронзы БрО5Ц6С5 обеспечивает оптимальное сочетание литейных, механических и эксплуатационных свойств. Олово повышает коррозионную стойкость и прочность, цинк улучшает литейные свойства и снижает стоимость, а свинец обеспечивает антифрикционные свойства и улучшает обрабатываемость сплава.

Физические и механические свойства бронзы БрО5Ц6С5

Бронза БрО5Ц6С5 обладает следующими физическими характеристиками:

• Плотность: 8,8-9,0 г/см³
• Температура плавления: 850-920°C
• Температура литья: 950-1050°C
• Линейная усадка: 1,6-1,8%
• Удельная теплоемкость: 380 Дж/(кг·К)
• Теплопроводность: 45-50 Вт/(м·К)
• Удельное электрическое сопротивление: 0,15-0,18 мкОм·м
• Коэффициент линейного расширения: 17-18×10⁻⁶ 1/°C

Механические свойства бронзы БрО5Ц6С5 в литом состоянии:

• Предел прочности при растяжении (σв): 150-180 МПа
• Относительное удлинение (δ): 4-8%
• Твердость по Бринеллю: 60-80 HB
• Предел текучести (σт): 80-100 МПа

Особенно выделяются следующие эксплуатационные свойства бронзы БрО5Ц6С5:

• Высокая коррозионная стойкость: устойчивость к воздействию морской воды, водяных паров и многих других агрессивных сред
• Отличные антифрикционные свойства: низкий коэффициент трения, хорошая прирабатываемость
• Хорошие литейные свойства: высокая жидкотекучесть, малая склонность к ликвации
• Малая чувствительность к перегреву: стабильность свойств при колебаниях температуры литья
• Плотность отливок: малая пористость, отсутствие усадочных раковин
• Хорошая обрабатываемость резанием: благодаря содержанию свинца
• Герметичность: способность обеспечивать непроницаемость для жидкостей и газов

Эти свойства делают бронзу БрО5Ц6С5 оптимальным выбором для изготовления арматуры и ответственных деталей, особенно в судостроении и других областях, требующих высокой коррозионной стойкости и надежности.

Технологические особенности обработки

Литейные свойства

Бронза БрО5Ц6С5 обладает превосходными литейными характеристиками:

• Высокая жидкотекучесть: способность заполнять сложные формы
• Малая склонность к ликвации: равномерное распределение компонентов
• Низкая склонность к образованию усадочных раковин: благодаря широкому интервалу кристаллизации
• Малая чувствительность к перегреву: стабильность свойств при колебаниях температуры
• Температура литья: 950-1050°C
• Рекомендуемый метод литья: литье в песчаные формы, в кокиль, центробежное литье

При литье рекомендуется использовать подогрев форм до 150-200°C для улучшения заполняемости и снижения внутренних напряжений.

Термическая обработка

Бронза БрО5Ц6С5 обычно не подвергается термической обработке для улучшения механических свойств, однако может применяться:

• Отжиг: при температуре 600-650°C с последующим медленным охлаждением для снятия внутренних напряжений после литья
• Гомогенизация: при температуре 700-750°C для выравнивания структуры и устранения микроликвации

Обработка резанием

Благодаря содержанию свинца, бронза БрО5Ц6С5 хорошо поддается механической обработке:

• Легко обрабатывается токарной обработкой, фрезерованием, сверлением
• Образует короткую стружку, что улучшает условия обработки
• Рекомендуемая скорость резания: 100-150 м/мин
• При обработке не требуется специальных режущих инструментов

Свариваемость

Бронза БрО5Ц6С5 имеет ограниченную свариваемость из-за содержания свинца и цинка:

• Возможна газовая и аргонодуговая сварка с предварительным подогревом
• При сварке возможно выгорание цинка и испарение свинца, что требует соблюдения техники безопасности
• Рекомендуется использовать присадочный материал того же состава
• После сварки желательно провести отжиг для снятия напряжений

Области применения бронзы БрО5Ц6С5

Благодаря своим уникальным свойствам, бронза БрО5Ц6С5 находит широкое применение в различных отраслях промышленности:

Судостроение

• Арматура для морской воды
• Клапаны и краны
• Детали гребных винтов
• Подшипники скольжения
• Втулки и вкладыши
• Корпуса насосов

Машиностроение

• Ответственные детали запорной арматуры
• Подшипники скольжения
• Шестерни и зубчатые колеса
• Втулки и вкладыши
• Компоненты насосов
• Антифрикционные элементы

Гидравлические системы

• Корпуса и детали гидроаппаратуры
• Уплотнительные элементы
• Направляющие втулки
• Поршни гидроцилиндров

Энергетика

• Детали паровой арматуры
• Компоненты теплообменного оборудования
• Элементы водяных систем
• Запорная арматура

Химическая промышленность

• Арматура для агрессивных сред
• Компоненты химического оборудования
• Детали насосов
• Корпуса и втулки

Автомобильная промышленность

• Подшипники скольжения
• Детали трансмиссии
• Направляющие втулки
• Компоненты тормозных систем

Особую ценность бронза БрО5Ц6С5 представляет в областях, где требуется сочетание высокой коррозионной стойкости, антифрикционных свойств и достаточной прочности при умеренной стоимости.

Формы поставки бронзы БрО5Ц6С5

В соответствии с ГОСТ 614-97, бронза БрО5Ц6С5 поставляется преимущественно в форме чушек, которые служат сырьем для дальнейшего литья. Компания "ОборонСпецСплав" предлагает также готовые изделия из данного сплава:

Особенности приемки и контроля качества

Чушки бронзы БрО5Ц6С5 принимаются партиями, содержащими изделия одной марки, изготовленные в одной или нескольких плавках. Для каждой партии оформляется единый документ о качестве, содержащий следующую информацию:

• Товарный знак производителя
• Марка бронзы (БрО5Ц6С5)
• Номер плавки
• Масса партии
• Результаты химического анализа
• Обозначение стандарта (ГОСТ 614-97)

Транспортировка и хранение

Транспортировка чушек бронзы БрО5Ц6С5 осуществляется в пакетах с соблюдением общих правил грузоперевозок. Материал может храниться как в закрытых помещениях, так и на открытых площадках, благодаря высокой коррозионной стойкости сплава.

Сравнение с другими марками бронз

Для правильного выбора материала важно понимать отличия бронзы БрО5Ц6С5 от других распространенных марок оловянных бронз:

Преимущества и недостатки бронзы БрО5Ц6С5

Преимущества:

• Высокая коррозионная стойкость, особенно в морской воде и водяных парах
• Отличные антифрикционные свойства
• Хорошие литейные характеристики
• Малая чувствительность к перегреву
• Хорошая обрабатываемость резанием
• Высокая плотность отливок
• Достаточная прочность для большинства применений
• Умеренная стоимость по сравнению с высоколегированными бронзами

Недостатки:

• Ограниченные механические свойства по сравнению с алюминиевыми и бериллиевыми бронзами
• Невысокая жаропрочность
• Ограниченная свариваемость из-за содержания свинца и цинка
• Экологические ограничения из-за содержания свинца
• Возможность образования оксидных пленок при плавке
• Склонность цинка к выгоранию при повышенных температурах

Вопросы и ответы (FAQ)

Почему бронза БрО5Ц6С5 особенно востребована в судостроении?

Бронза БрО5Ц6С5 получила широкое применение в судостроении благодаря уникальному сочетанию свойств, критически важных для морской среды. Прежде всего, этот сплав обладает исключительной коррозионной стойкостью к воздействию морской воды и водяных паров, что обеспечивает длительный срок службы деталей в агрессивных условиях. Содержание олова (около 5%) формирует стабильную защитную оксидную пленку на поверхности, предотвращающую дальнейшее окисление. Высокая плотность отливок и герметичность материала гарантируют надежность арматуры, предотвращая протечки и потерю рабочих жидкостей. Отличные антифрикционные свойства благодаря содержанию свинца (около 5%) делают этот сплав идеальным для подшипников скольжения и втулок, работающих в условиях повышенной влажности. Кроме того, бронза БрО5Ц6С5 сравнительно легко обрабатывается и хорошо противостоит эрозионному воздействию потоков воды, что особенно важно для деталей гребных винтов и водяных насосов.

В чем преимущества и недостатки бронзы БрО5Ц6С5 по сравнению с другими оловянными бронзами?

По сравнению с другими оловянными бронзами, БрО5Ц6С5 имеет ряд отличительных особенностей. К преимуществам можно отнести оптимальный баланс между содержанием олова (5%), обеспечивающим коррозионную стойкость, и цинка (6%), улучшающим литейные свойства и снижающим стоимость. Добавление свинца (5%) значительно улучшает антифрикционные свойства и обрабатываемость резанием. По сравнению с высокооловянными бронзами (например, БрО10), сплав БрО5Ц6С5 обладает лучшей жидкотекучестью и меньшей склонностью к ликвации, что упрощает процесс литья. Он также более экономичен из-за меньшего содержания дорогостоящего олова. Однако у БрО5Ц6С5 есть и недостатки: более низкая прочность и твердость по сравнению с бронзами с высоким содержанием олова, а также ограниченная жаропрочность. Содержание цинка и свинца ухудшает свариваемость и может вызывать проблемы при плавке (выгорание цинка, образование оксидов). В целом, БрО5Ц6С5 представляет собой сбалансированный и экономичный вариант для применений, где требуется сочетание коррозионной стойкости, антифрикционных свойств и хороших литейных характеристик.

Какие особенности нужно учитывать при плавке и литье бронзы БрО5Ц6С5?

При плавке и литье бронзы БрО5Ц6С5 необходимо учитывать ряд технологических особенностей для получения качественных отливок. Во-первых, важно контролировать температуру плавки (не выше 1050-1100°C), чтобы минимизировать выгорание цинка, который существенно влияет на свойства сплава. Для защиты расплава рекомендуется использовать флюсовое покрытие на основе древесного угля или специальных составов. Во-вторых, при плавке следует учитывать возможность образования оксидных пленок, которые необходимо тщательно удалять перед разливкой. В-третьих, из-за содержания свинца, который имеет тенденцию к ликвации, рекомендуется интенсивное перемешивание расплава перед заливкой. Температура литья должна поддерживаться в пределах 950-1050°C, а формы желательно подогревать до 150-200°C для улучшения заполняемости и снижения внутренних напряжений. При использовании литья в песчаные формы следует обеспечить достаточную газопроницаемость формы, поскольку сплав может выделять газы при затвердевании. Охлаждение отливок должно быть равномерным для предотвращения образования внутренних напряжений. Несмотря на перечисленные нюансы, бронза БрО5Ц6С5 считается технологичным сплавом с малой чувствительностью к перегреву, что позволяет получать качественные отливки даже при некоторых колебаниях температурных режимов.

Можно ли использовать бронзу БрО5Ц6С5 для деталей, контактирующих с пищевыми продуктами?

Использование бронзы БрО5Ц6С5 для деталей, контактирующих с пищевыми продуктами, имеет существенные ограничения. Основная проблема связана с содержанием свинца (около 5%) в составе сплава. Свинец является токсичным металлом, который может мигрировать в пищевые продукты, особенно в кислые среды (соки, вино, уксус и т.д.), что представляет серьезную опасность для здоровья. Большинство современных стандартов безопасности пищевого оборудования строго ограничивают или полностью запрещают использование свинецсодержащих сплавов. Для пищевой промышленности рекомендуется применять безсвинцовые бронзы, например БрО10, БрОФ10-1 или нержавеющие стали. Если по каким-либо технологическим причинам альтернативы бронзе БрО5Ц6С5 нет, необходимо обеспечить надежное защитное покрытие рабочих поверхностей (например, луженое или никелевое) и получить соответствующие сертификаты безопасности. В любом случае, перед использованием деталей из данного сплава в пищевой промышленности необходимо проконсультироваться со специалистами по пищевой безопасности и соответствующими регулирующими органами.

Заключение

Оловянная бронза марки БрО5Ц6С5 представляет собой высококачественный литейный сплав с оптимально сбалансированным содержанием олова (5%), цинка (6%) и свинца (5%), что обеспечивает уникальное сочетание технологических и эксплуатационных свойств. Этот материал отличается высокой коррозионной стойкостью в морской воде и водяных парах, превосходными антифрикционными характеристиками и хорошими литейными свойствами.

Бронза БрО5Ц6С5 особенно востребована в судостроении для изготовления арматуры, клапанов, подшипников скольжения и других ответственных деталей, работающих в условиях повышенной влажности и коррозионно-активных сред. Благодаря малой чувствительности к перегреву и хорошей обрабатываемости резанием, производство деталей из этого сплава технологично и экономически эффективно.

Компания "ОборонСпецСплав" предлагает бронзу БрО5Ц6С5 в форме чушек, соответствующих требованиям ГОСТ 614-97, а также изготавливает на заказ отливки различной конфигурации. Все поставляемые изделия проходят строгий контроль качества, что гарантирует их соответствие заявленным характеристикам и долгий срок службы в самых сложных условиях эксплуатации.

Информация для статьи подготовлена на основе нормативной документации ГОСТ 614-97, результатов лабораторных исследований и многолетнего практического опыта специалистов компании "ОборонСпецСплав" в области производства и применения оловянных бронз для различных отраслей промышленности.
