Бронза БрХ1: характеристики, свойства и области применения

Хромовая бронза марки БрХ1 представляет собой высокотехнологичный сплав на основе меди с добавлением хрома, который отличается уникальным сочетанием высокой электропроводности, прочности и термической стабильности. Данный материал успешно применяется в различных отраслях промышленности, где требуется надежная работа деталей при повышенных температурах и высоких электрических нагрузках.

Расшифровка маркировки сплава

Маркировка сплава БрХ1 имеет следующую структуру:

• Бр - бронза (указывает на тип сплава - безоловянная бронза, обрабатываемая давлением)
• Х - хром (основной легирующий элемент)
• 1 - приблизительное содержание хрома около 1%

Эта система маркировки позволяет специалистам быстро определить основной состав сплава и его приблизительные свойства, что облегчает выбор материала для конкретных технических задач.

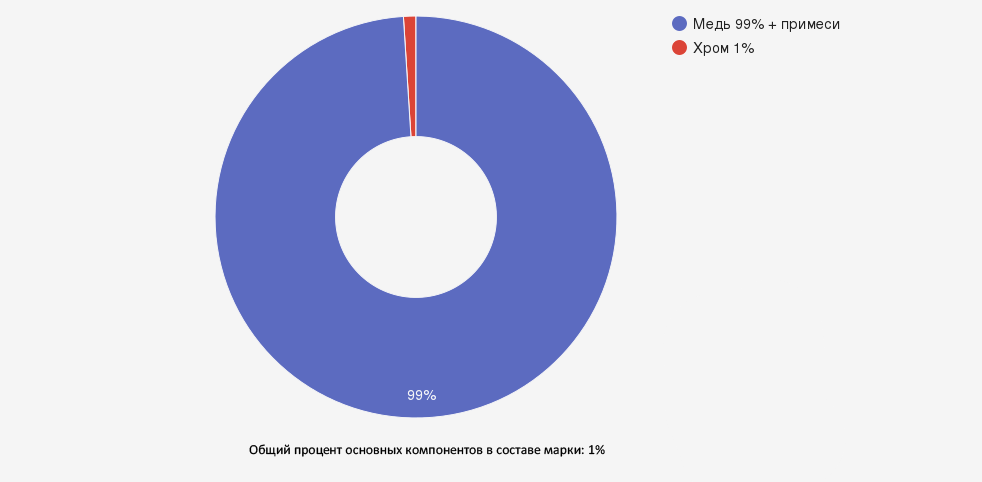

Химический состав бронзы БрХ1

В соответствии с ГОСТ 18175-78, химический состав бронзы БрХ1 должен соответствовать следующим требованиям:

Элемент	Содержание, %	Влияние на свойства
Медь (Cu)	Основа (98,5-99,6%)	Обеспечивает высокую электро- и теплопроводность, пластичность
Хром (Cr)	0,4-1,2	Повышает прочность, жаропрочность, температуру рекристаллизации, сохраняя высокую электропроводность
Железо (Fe)	до 0,08	Допустимая примесь, незначительно влияет на прочность
Никель (Ni)	до 0,2	Допустимая примесь, улучшает коррозионную стойкость
Кремний (Si)	до 0,08	Допустимая примесь, влияет на технологичность
Марганец (Mn)	до 0,05	Допустимая примесь, служит раскислителем
Фосфор (P)	до 0,01	Допустимая примесь, влияет на технологичность
Свинец (Pb)	до 0,03	Допустимая примесь, улучшает обрабатываемость
Сера (S)	до 0,01	Нежелательная примесь, ухудшает свойства
Цинк (Zn)	до 0,2	Допустимая примесь, влияет на технологичность
Олово (Sn)	до 0,1	Допустимая примесь, влияет на коррозионную стойкость
Прочие примеси	суммарно до 0,3	Контролируются для обеспечения стабильности свойств сплава

Особенностью бронзы БрХ1 является ограниченная растворимость хрома в меди, что позволяет при правильной термической обработке (закалке и старении) достичь значительного упрочнения сплава за счет выделения дисперсных частиц хрома, сохраняя при этом высокую электропроводность. Именно это свойство делает данный сплав уникальным и востребованным в электротехнической промышленности.

Физические и механические свойства бронзы БрХ1

Бронза БрХ1 обладает следующими физическими характеристиками:

• Плотность: 8,9 г/см³
• Температура плавления: 1050-1070°C
• Температура рекристаллизации: 450-500°C
• Удельная теплоемкость: 385 Дж/(кг·К)
• Теплопроводность: 310-330 Вт/(м·К)
• Удельное электрическое сопротивление: 0,02-0,03 мкОм·м
• Электропроводность: 80-85% от электропроводности чистой меди
• Коэффициент линейного расширения: 16,5-17×10⁻⁶ 1/°C

Механические свойства бронзы БрХ1 зависят от состояния материала и термической обработки:

Состояние материала	Предел прочности (σв), МПа	Относительное удлинение (δ), %	Твердость, HB	Предел текучести (σт), МПа
Отожженное (мягкое)	220-250	35-45	60-70	70-90
Деформированное (твердое)	380-450	3-8	110-130	320-380
После закалки и старения	450-550	8-12	140-170	380-450

Особенно выделяются следующие эксплуатационные свойства бронзы БрХ1:

• Высокая электропроводность: сохраняет до 80-85% электропроводности чистой меди даже после термического упрочнения
• Отличная теплопроводность: позволяет эффективно отводить тепло
• Повышенная жаропрочность: сохраняет механические свойства при температурах до 400-450°C
• Хорошая коррозионная стойкость: устойчивость к воздействию атмосферных факторов и многих химических сред
• Высокая пластичность: позволяет изготавливать детали сложной формы
• Износостойкость: устойчивость к трению и механическому износу
• Механическая прочность: способность выдерживать значительные нагрузки
• Хорошая технологичность: возможность применения различных видов обработки

Эти свойства делают бронзу БрХ1 оптимальным выбором для изготовления электротехнических деталей, работающих при высоких температурах и электрических нагрузках.

Технологические особенности обработки

Термическая обработка

Для бронзы БрХ1 применяются следующие виды термической обработки:

• Закалка: нагрев до 950-1000°C с выдержкой 1-2 часа и быстрым охлаждением в воде. В результате закалки хром полностью растворяется в медной матрице, образуя пересыщенный твердый раствор.
• Старение: нагрев закаленного сплава до 450-500°C с выдержкой 2-4 часа и охлаждением на воздухе. В процессе старения происходит выделение дисперсных частиц хрома, что приводит к упрочнению сплава при сохранении высокой электропроводности.
• Отжиг: нагрев до 600-650°C с последующим медленным охлаждением. Применяется для снятия внутренних напряжений и повышения пластичности.

Правильно проведенная термическая обработка позволяет достичь оптимального сочетания прочности и электропроводности, что особенно важно для электротехнических применений.

Обработка давлением

Бронза БрХ1 хорошо поддается различным видам обработки давлением:

• Ковка: производится при температуре 700-900°C
• Штамповка: горячая штамповка осуществляется при 750-850°C
• Прокатка: горячая прокатка при 700-850°C, холодная прокатка с промежуточными отжигами
• Волочение: проводится с промежуточными отжигами при степени деформации 50-60%

После горячей обработки давлением рекомендуется проводить отжиг для снятия внутренних напряжений и выравнивания структуры.

Обработка резанием

При механической обработке бронзы БрХ1 следует учитывать следующие особенности:

• Хорошо обрабатывается резанием в отожженном состоянии
• Рекомендуется использовать режущий инструмент из быстрорежущей стали или твердых сплавов
• Скорость резания может быть на 20-30% выше, чем при обработке латуней
• При сверлении глубоких отверстий рекомендуется периодически выводить сверло для удаления стружки
• Для получения гладкой поверхности целесообразно применять охлаждающие жидкости

Свариваемость

Бронза БрХ1, благодаря невысокой температуре плавления, хорошо поддается сварке и пайке:

• Сварка: рекомендуется аргонодуговая сварка с присадочной проволокой того же состава
• Пайка: может выполняться с использованием различных припоев на основе серебра или меди
• Перед сваркой: рекомендуется предварительный подогрев до 150-200°C
• После сварки: желательно проведение термообработки для восстановления свойств материала

При сварке необходимо обеспечить защиту от окисления, так как образующиеся оксиды хрома могут ухудшить качество сварного соединения.

Области применения бронзы БрХ1

Благодаря уникальному сочетанию высокой электропроводности, прочности и жаропрочности, бронза БрХ1 широко применяется в различных отраслях промышленности:

Электротехническая промышленность

• Электроды для контактной сварки
• Токопроводящие детали электрооборудования
• Контакты электрических аппаратов
• Детали коммутационного оборудования
• Токопроводящие шины
• Клеммы и зажимы

Энергетика

• Теплообменники
• Детали сварочных машин
• Компоненты электрогенераторов
• Токопроводящие элементы высоковольтного оборудования
• Клеммные соединения

Машиностроение

• Подшипники скольжения
• Шайбы и прокладки
• Вкладыши
• Крепежные элементы (болты, гайки)
• Детали, работающие при повышенных температурах

Судостроение

• Детали судовых механизмов
• Компоненты электрооборудования
• Элементы теплообменного оборудования
• Коррозионностойкие детали

Авиационная промышленность

• Детали электрооборудования
• Компоненты систем зажигания
• Теплонагруженные элементы
• Компоненты топливных систем

Химическая промышленность

• Детали химического оборудования
• Компоненты реакторов
• Элементы теплообменников
• Коррозионностойкие детали

Строительство и водоснабжение

• Трубопроводная арматура
• Фитинги
• Крепежные элементы
• Декоративные элементы

Точная механика

• Детали часов
• Компоненты измерительных приборов
• Элементы точных механизмов
• Пружины и упругие элементы

Особую ценность бронза БрХ1 представляет в областях, где требуется сочетание высокой электропроводности и механической прочности при повышенных температурах, например, в оборудовании для контактной сварки.

Формы поставки бронзы БрХ1

Компания "ОборонСпецСплав" предлагает бронзу БрХ1 в различных формах поставки для удовлетворения потребностей промышленных предприятий:

Форма поставки	Описание	Основные размеры	Области применения
Бронзовая пудра	Мелкоизмельченная полированная стружка	Различная дисперсность	Создание красок, печать, декоративные покрытия
Лист бронзовый	Плоский прокат прямоугольной формы	Толщина: 0,5-30 мм Ширина: до 1200 мм	Строительная сфера, дизайнерские работы, электротехника
Круг из бронзы	Прокат круглого сечения	Диаметр: 8-200 мм	Изготовление втулок, гаек, шестерен, валов, клапанов
Пруток бронзовый	Длинномерный прокат круглого сечения	Диаметр: 5-80 мм	Производство деталей в строительной, автомобильной и приборостроительной сферах
Бронзовая плита	Толстый плоский прокат	Толщина: от 30 мм	Изготовление деталей, требующих высокой прочности, жаростойкости и антифрикционных свойств
Проволока бронзовая	Тонкий длинномерный прокат круглого сечения	Диаметр: 0,5-10 мм	Химическая сфера, строительство, производство электродов и элементов электроники
Чушка бронзовая	Первичная форма сплава для переплавки	По нормативной документации	Сырье для производства деталей и механизмов бронзового проката

Все изделия из бронзы БрХ1 производятся в соответствии с требованиями ГОСТ 18175-78, что гарантирует их высокое качество и стабильность свойств.

Сравнение с другими марками бронз

Для правильного выбора материала важно понимать отличия бронзы БрХ1 от других распространенных марок бронз:

Марка бронзы	Основные легирующие элементы	Особенности	Основные области применения
БрХ1	Хром (0,4-1,2%)	Высокая электропроводность, прочность и жаропрочность	Электротехника, электроды для сварки, теплообменники
БрБ2	Бериллий (1,8-2,1%)	Сверхвысокая прочность и упругость, но ниже электропроводность и высокая стоимость	Упругие элементы, пружины, мембраны
БрКМц3-1	Кремний (3%), марганец (1%)	Хорошая упругость и коррозионная стойкость, но ниже электропроводность	Пружинящие элементы, подшипники трения
БрАЖ9-4	Алюминий (9%), железо (4%)	Высокая прочность и коррозионная стойкость, но существенно ниже электропроводность	Детали, работающие в условиях высоких нагрузок и агрессивных сред
БрОЦС5-5-5	Олово (5%), цинк (5%), свинец (5%)	Хорошие антифрикционные свойства, но ниже прочность и электропроводность	Подшипники скольжения, втулки

Преимущества и недостатки бронзы БрХ1

Преимущества:

• Высокая электропроводность (до 80-85% от чистой меди)
• Отличная теплопроводность
• Способность сохранять прочность при повышенных температурах (до 450°C)
• Хорошая коррозионная стойкость
• Механическая прочность и износостойкость
• Пластичность и обрабатываемость
• Возможность упрочнения термической обработкой
• Хорошая свариваемость и паяемость
• Немагнитность
• Относительно невысокая стоимость по сравнению с бериллиевыми бронзами

Недостатки:

• Меньшая прочность по сравнению с бериллиевыми и алюминиевыми бронзами
• Необходимость соблюдения специальных режимов термической обработки для достижения оптимальных свойств
• Склонность к образованию оксидов хрома при высокотемпературной обработке
• Более низкая коррозионная стойкость в некоторых агрессивных средах по сравнению с оловянными бронзами
• Невысокая твердость в отожженном состоянии
• Возможность снижения свойств при перегреве

Вопросы и ответы (FAQ)

Почему бронза БрХ1 так широко применяется в электротехнической промышленности?

Бронза БрХ1 обладает уникальным сочетанием свойств, делающих её идеальным материалом для электротехнических применений. Главное преимущество этого сплава – способность сохранять высокую электропроводность (до 80-85% от чистой меди) даже после термического упрочнения. Благодаря особой структуре сплава, хром при правильной термической обработке выделяется в виде дисперсных частиц, которые значительно повышают прочность и температуру рекристаллизации материала, практически не снижая его электропроводность. Это позволяет изготавливать электротехнические детали, способные работать под высокими электрическими нагрузками при повышенных температурах (до 400-450°C) без потери свойств. Особенно ценно применение бронзы БрХ1 для электродов контактной сварки, где материал должен одновременно обладать высокой электропроводностью для эффективного пропускания тока, достаточной прочностью для передачи усилия сжатия и стойкостью к высоким температурам в зоне контакта.

В чем заключаются особенности термической обработки бронзы БрХ1?

Термическая обработка бронзы БрХ1 имеет ряд специфических особенностей, связанных с поведением хрома в медной матрице. Основной целью термообработки является достижение оптимального сочетания прочности и электропроводности. Процесс включает два основных этапа. Первый – закалка, при которой сплав нагревают до 950-1000°C с выдержкой 1-2 часа для полного растворения хрома в меди и быстро охлаждают в воде. После закалки получается пересыщенный твердый раствор с относительно невысокой прочностью, но хорошей пластичностью. Второй этап – старение при температуре 450-500°C в течение 2-4 часов, в процессе которого происходит выделение мелкодисперсных частиц хрома, которые эффективно упрочняют сплав при минимальном снижении электропроводности. Важно строго соблюдать температурные режимы и время выдержки – перегрев может привести к коагуляции частиц хрома и снижению прочности, а недостаточная выдержка – к неполному выделению упрочняющей фазы. Для крупногабаритных изделий рекомендуется ступенчатое старение для обеспечения равномерного распределения свойств по объему. После полного цикла термической обработки бронза БрХ1 приобретает уникальное сочетание высокой прочности (до 450-550 МПа) при сохранении электропроводности на уровне 80-85% от чистой меди.

Как оценить целесообразность применения бронзы БрХ1 по сравнению с другими медными сплавами?

При выборе между бронзой БрХ1 и другими медными сплавами следует руководствоваться конкретными требованиями к изделию и условиями его эксплуатации. Бронза БрХ1 является оптимальным выбором, когда требуется сочетание высокой электропроводности с достаточной прочностью и жаропрочностью при умеренной стоимости. Если электропроводность является ключевым параметром (более 90% от чистой меди), то предпочтительнее использовать низколегированные медные сплавы, такие как кадмиевая медь (МК) или серебросодержащая медь (МС). Для случаев, когда необходимы сверхвысокие прочностные характеристики, более подходят бериллиевые бронзы (БрБ2), но они значительно дороже и имеют более низкую электропроводность. Алюминиевые бронзы (БрАЖ9-4) обеспечивают лучшую коррозионную стойкость, но существенно уступают по электропроводности. Для деталей, работающих в условиях трения, более предпочтительны оловянные бронзы с добавками свинца. Таким образом, бронза БрХ1 занимает золотую середину по сочетанию электропроводности, прочности и стоимости, что делает её незаменимой для широкого спектра электротехнических применений, особенно в условиях повышенных температур, например, электродов для контактной сварки, токопроводящих шин и коммутационного оборудования.

Заключение

Хромовая бронза марки БрХ1 представляет собой высокотехнологичный медный сплав с содержанием хрома 0,4-1,2%, который отличается уникальным сочетанием высокой электропроводности и теплопроводности с хорошими прочностными характеристиками и жаропрочностью. Благодаря возможности термического упрочнения с минимальным снижением электропроводности, этот материал нашел широкое применение в электротехнической промышленности, энергетике, машиностроении и других отраслях.

Особую ценность бронза БрХ1 представляет для изготовления электродов контактной сварки, токопроводящих деталей электрооборудования, теплообменников и других компонентов, работающих при повышенных температурах и электрических нагрузках. Технологичность сплава, его хорошая обрабатываемость различными методами и относительно невысокая стоимость делают его привлекательным материалом для широкого спектра промышленных применений.

Компания "ОборонСпецСплав" предлагает бронзу БрХ1 в различных формах поставки – от пудры и проволоки до листов и плит, что позволяет удовлетворить потребности самых разных производственных процессов. Все изделия производятся в строгом соответствии с требованиями ГОСТ 18175-78, что гарантирует их высокое качество и стабильность свойств.

Информация для статьи подготовлена на основе нормативной документации ГОСТ 18175-78, результатов лабораторных исследований и многолетнего практического опыта специалистов компании "ОборонСпецСплав" в области производства и применения хромовых бронз для различных отраслей промышленности.
