Бронза БрБНТ1.9: характеристики, свойства и области применения

Бериллиевая бронза марки БрБНТ1.9 представляет собой высокотехнологичный сплав на основе меди с добавлением бериллия, никеля и титана, который отличается исключительным комплексом физико-механических и эксплуатационных характеристик. Данный материал является одним из наиболее прочных медных сплавов, способных сохранять свои свойства в широком диапазоне температур и агрессивных сред, что делает его незаменимым для изготовления ответственных деталей в различных отраслях промышленности.

Расшифровка маркировки сплава

Маркировка сплава БрБНТ1.9 имеет следующую структуру:

• Бр - бронза (указывает на тип сплава - безоловянная бронза, обрабатываемая давлением)
• Б - бериллий (основной легирующий элемент)
• Н - никель (дополнительный легирующий элемент)
• Т - титан (дополнительный легирующий элемент)
• 1.9 - ориентировочное содержание бериллия около 1,9%

Такая система маркировки позволяет быстро определить основной состав сплава и его примерные свойства, что важно для технологов и инженеров при выборе материала для конкретных задач.

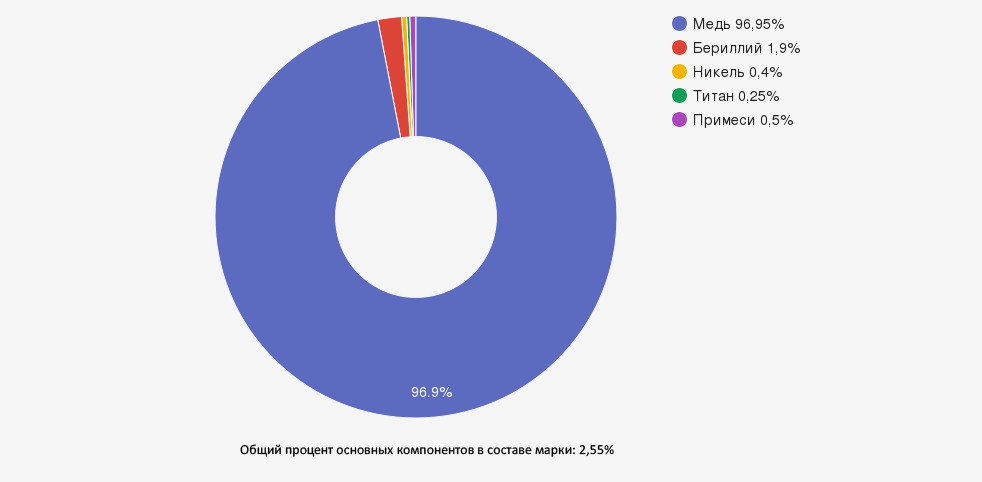

Химический состав бронзы БрБНТ1.9

В соответствии с ГОСТ 18175-78, химический состав бронзы БрБНТ1.9 (CuBe2NiTi) должен соответствовать следующим требованиям:

Бронза БрБНТ1.9 относится к сплавам, способным упрочняться путем дисперсионного твердения. В процессе термической обработки происходит распад пересыщенного твердого раствора, что приводит к значительному повышению механических характеристик. Присутствие никеля и титана в составе сплава способствует улучшению структуры и эксплуатационных свойств материала по сравнению с базовыми бериллиевыми бронзами.

Физические и механические свойства бронзы БрБНТ1.9

Бронза БрБНТ1.9 обладает следующими физическими характеристиками:

• Плотность: 8,2-8,3 г/см³
• Температура плавления: около 860°C
• Температура горячей обработки: 700-800°C
• Температура отжига: 530-650°C
• Удельная теплоемкость: 380-390 Дж/(кг·К)
• Теплопроводность: 105-120 Вт/(м·К)
• Удельное электрическое сопротивление: 0,07-0,08 мкОм·м
• Коэффициент линейного расширения: 16-17×10⁻⁶ 1/°C

Механические свойства бронзы БрБНТ1.9 существенно зависят от состояния материала:

Особенно выделяются следующие эксплуатационные свойства бронзы БрБНТ1.9:

• Высокий предел упругости: до 700-800 МПа после закалки и старения
• Превосходная релаксационная стойкость: способность сохранять упругие свойства при длительном нагружении
• Отличная износостойкость: устойчивость к истиранию и механическому износу
• Высокая коррозионная стойкость: устойчивость к воздействию атмосферной влаги, морской воды
• Немагнитность: отсутствие магнитных свойств
• Неискрообразование: безопасность при работе во взрывоопасных средах
• Хорошая электропроводность: около 20-25% от электропроводности чистой меди
• Сохранение механических свойств при повышенных температурах: до 250-300°C
• Хорошая обрабатываемость в закаленном состоянии: возможность изготовления деталей сложной формы

Благодаря добавкам никеля и титана, сплав БрБНТ1.9 имеет более высокую релаксационную стойкость и сопротивление ползучести по сравнению с обычными бериллиевыми бронзами, что особенно важно для деталей, работающих при повышенных температурах.

Технологические особенности обработки

Термическая обработка

Для достижения оптимальных механических свойств бронзы БрБНТ1.9 применяются следующие виды термической обработки:

• Закалка: нагрев до 760-780°C с выдержкой 1-2 часа и быстрым охлаждением в воде. После закалки сплав приобретает высокую пластичность, что позволяет производить дальнейшую деформационную обработку.
• Старение: нагрев закаленного сплава до 310-330°C с выдержкой 2-3 часа и охлаждением на воздухе. В процессе старения происходит выделение дисперсных частиц интерметаллидов, что приводит к значительному упрочнению материала.
• Отжиг: нагрев до 530-650°C с последующим медленным охлаждением для снятия внутренних напряжений и повышения пластичности.

Правильная термическая обработка позволяет увеличить прочностные характеристики сплава БрБНТ1.9 в 2,5-3 раза по сравнению с закаленным состоянием.

Обработка давлением

Бронза БрБНТ1.9 хорошо поддается различным видам обработки давлением:

• Горячая деформация: производится при температуре 700-800°C
• Холодная деформация: наиболее эффективна после закалки, когда материал имеет высокую пластичность
• Прокатка: используется для получения листов, лент и полос толщиной от 0,15 до 25 мм
• Прессование: применяется для изготовления прутков и профилей различного сечения
• Волочение: позволяет получать проволоку и тонкие прутки с высокой точностью размеров

По состоянию материала полуфабрикаты из бронзы БрБНТ1.9 могут поставляться деформированными (твердыми) или закаленными (мягкими), в зависимости от требований к дальнейшей обработке.

Обработка резанием

При механической обработке бронзы БрБНТ1.9 необходимо учитывать следующие особенности:

• Наилучшая обрабатываемость достигается в закаленном состоянии
• Для обработки рекомендуется использовать твердосплавный инструмент
• Скорость резания должна быть снижена на 20-30% по сравнению с обработкой латуней
• Необходимо обеспечивать эффективное охлаждение и смазку режущего инструмента
• После механической обработки рекомендуется проводить старение для достижения максимальных прочностных характеристик

Свариваемость

Сварка бронзы БрБНТ1.9 представляет определенные сложности из-за содержания бериллия, но возможна при соблюдении специальных технологических приемов:

• Рекомендуемые методы сварки: аргонодуговая сварка, контактная сварка, пайка
• Перед сваркой необходим предварительный подогрев до 200-300°C
• Требуется использование защитной атмосферы для предотвращения окисления
• После сварки рекомендуется проведение термической обработки для восстановления свойств материала
• При проведении сварочных работ необходимо соблюдать меры предосторожности из-за токсичности соединений бериллия

Области применения бронзы БрБНТ1.9

Благодаря уникальному комплексу свойств, бронза БрБНТ1.9 находит широкое применение в различных отраслях промышленности:

Приборостроение и точная механика

• Упругие элементы точных приборов
• Пружины и мембраны
• Детали измерительных устройств
• Компоненты часовых механизмов
• Элементы микромеханики

Электротехника и электроника

• Пружинящие контакты и разъемы
• Токопроводящие элементы
• Экранирующие детали
• Компоненты реле и переключателей
• Детали высокочастотных устройств

Машиностроение

• Высоконагруженные шестерни и червячные передачи
• Подшипники, работающие на высоких скоростях и повышенных температурах
• Упругие муфты и соединительные элементы
• Детали насосов и компрессоров
• Компоненты гидравлических и пневматических систем

Военная и аэрокосмическая промышленность

• Компоненты систем наведения и управления
• Детали гироскопических устройств
• Элементы бортовой электроники
• Компоненты пулеметных патронов
• Детали для работы в экстремальных условиях

Нефтегазовая и химическая промышленность

• Неискрящий инструмент для работы во взрывоопасных средах
• Детали запорной арматуры
• Компоненты насосов для агрессивных сред
• Упругие элементы датчиков и приборов

Особую ценность представляет использование бронзы БрБНТ1.9 в производстве деталей, работающих в условиях высоких механических нагрузок, повышенных температур и агрессивных сред, где требуется длительное сохранение упругих свойств и высокая износостойкость.

Формы поставки бронзы БрБНТ1.9

Компания "ОборонСпецСплав" предлагает бронзу БрБНТ1.9 в различных формах поставки для удовлетворения потребностей промышленных предприятий:

Все изделия из бронзы БрБНТ1.9 производятся в соответствии с требованиями ГОСТ 18175-78, что гарантирует их высокое качество и стабильность свойств.

Сравнение с другими марками бериллиевых бронз

Для правильного выбора материала важно понимать отличия бронзы БрБНТ1.9 от других распространенных марок бериллиевых бронз:

Преимущества и недостатки бронзы БрБНТ1.9

Преимущества:

• Высокие показатели прочности и упругости
• Отличная релаксационная стойкость
• Хорошая электро- и теплопроводность
• Превосходная износостойкость
• Высокая коррозионная стойкость
• Немагнитность и неискрообразование
• Возможность значительного упрочнения путем термической обработки
• Хорошая обрабатываемость в закаленном состоянии
• Сохранение механических свойств при повышенных температурах

Недостатки:

• Высокая стоимость из-за содержания бериллия
• Токсичность бериллия, требующая соблюдения специальных мер безопасности при обработке
• Сложность сварки
• Необходимость проведения термической обработки для достижения оптимальных свойств
• Более низкая коррозионная стойкость в некоторых агрессивных средах по сравнению с нержавеющими сталями
• Ограниченная доступность сплава на рынке

Вопросы и ответы (FAQ)

Почему бронза БрБНТ1.9 имеет лучшую релаксационную стойкость по сравнению с обычными бериллиевыми бронзами?

Повышенная релаксационная стойкость бронзы БрБНТ1.9 обусловлена наличием в её составе никеля и титана, которые существенно влияют на микроструктуру сплава. Титан способствует измельчению зерна и формированию более дисперсных упрочняющих фаз, что затрудняет процессы ползучести материала при длительном нагружении. Никель улучшает распределение бериллия в медной матрице и стабилизирует структуру сплава, предотвращая преждевременное падение упругих свойств. Кроме того, никель и титан создают дополнительные препятствия для движения дислокаций в кристаллической решетке, что повышает сопротивление материала пластической деформации под действием постоянной нагрузки. Благодаря этим факторам, пружины и упругие элементы из бронзы БрБНТ1.9 способны сохранять свои характеристики в течение длительного времени даже при повышенных температурах (до 250-300°C), что особенно важно для ответственных деталей приборов и механизмов.

Какие меры безопасности необходимо соблюдать при работе с бронзой БрБНТ1.9?

При работе с бронзой БрБНТ1.9 необходимо учитывать, что бериллий и его соединения являются токсичными веществами, способными вызывать серьезные заболевания дыхательных путей при попадании в организм в виде пыли или паров. Основные меры безопасности включают: использование эффективной местной и общей вытяжной вентиляции на всех участках механической и термической обработки; применение средств индивидуальной защиты (респираторов с HEPA-фильтрами, защитных очков, перчаток); регулярная влажная уборка рабочих мест для предотвращения накопления пыли; запрет на курение и прием пищи в рабочей зоне; тщательное мытье рук и лица после работы со сплавом. Особую осторожность следует соблюдать при операциях шлифования, полирования, сварки и термической обработки, когда возможно образование мелкодисперсной пыли или паров. Все отходы обработки (стружка, пыль) должны собираться в специальные контейнеры и утилизироваться согласно правилам обращения с опасными отходами. Персонал, работающий с бериллиевыми бронзами, должен проходить регулярные медицинские осмотры и быть проинформирован о потенциальных рисках и мерах по их предотвращению.

Каковы особенности применения бронзы БрБНТ1.9 для изготовления неискрящего инструмента?

Бронза БрБНТ1.9 является одним из предпочтительных материалов для изготовления неискрящего инструмента, применяемого во взрывоопасных средах, таких как нефтеперерабатывающие заводы, химические предприятия, угольные шахты и газовые хранилища. Этот сплав не создает искр при ударе о твердые поверхности благодаря своей низкой твердости по сравнению со сталью и отсутствию ферромагнитных свойств. При разработке неискрящего инструмента из БрБНТ1.9 необходимо учитывать ряд особенностей. Во-первых, для достижения оптимального сочетания прочности и неискрообразования инструмент обычно подвергают закалке и контролируемому старению. Во-вторых, из-за меньшей твердости по сравнению со стальным инструментом, изделия из БрБНТ1.9 следует проектировать с увеличенным сечением рабочих частей для компенсации более быстрого износа. В-третьих, поверхность инструмента должна быть гладкой и регулярно очищаться от загрязнений, которые могут содержать частицы железа. Неискрящий инструмент из бронзы БрБНТ1.9 обычно имеет маркировку "Be-Cu" и окрашивается в золотистый или бронзовый цвет для легкой идентификации.

Заключение

Бронза БрБНТ1.9 представляет собой высокотехнологичный бериллиевый сплав с добавлением никеля и титана, обладающий уникальным комплексом механических и физических свойств. Благодаря содержанию около 1,9% бериллия и оптимизированному легированию, этот материал демонстрирует исключительную прочность (до 1100-1300 МПа после термообработки), высокий предел упругости и превосходную релаксационную стойкость при сохранении хорошей электро- и теплопроводности.

Способность бронзы БрБНТ1.9 к дисперсионному упрочнению при термической обработке позволяет значительно повысить её механические характеристики, что делает этот сплав незаменимым для изготовления пружинящих деталей ответственного назначения, упругих элементов точных приборов, высоконагруженных шестерен и подшипников, работающих в сложных условиях.

Компания "ОборонСпецСплав" предлагает бронзу БрБНТ1.9 в различных формах поставки – от кругов и полос до лент и фольги, в строгом соответствии с требованиями ГОСТ 18175-78. Это гарантирует высокое качество продукции и стабильность свойств, необходимых для ответственных применений в приборостроении, электротехнике, машиностроении, аэрокосмической и военной промышленности.

Информация для статьи подготовлена на основе нормативной документации ГОСТ 18175-78, результатов лабораторных исследований физико-механических свойств и многолетнего опыта инженеров компании "ОборонСпецСплав" в сфере производства и применения бериллиевых бронз для различных отраслей промышленности.
