Бронза БрС30: характеристики и применение в промышленности

Безоловянная литейная бронза марки БрС30 представляет собой двухкомпонентный сплав на основе меди с высоким содержанием свинца. Этот материал выделяется среди других марок бронзы прежде всего своими превосходными антифрикционными характеристиками, благодаря которым он нашел широкое применение в производстве подшипников скольжения, втулок, вкладышей и других деталей узлов трения. Компания «ОборонСпецСплав» предлагает широкий ассортимент продукции из бронзы БрС30, соответствующей требованиям ГОСТ 493-79.

Расшифровка маркировки сплава

Маркировка БрС30 имеет следующую расшифровку:

Бр — бронза (обозначение типа сплава)
С — свинец (основной легирующий элемент)
30 — среднее содержание свинца в процентах (27-31%)

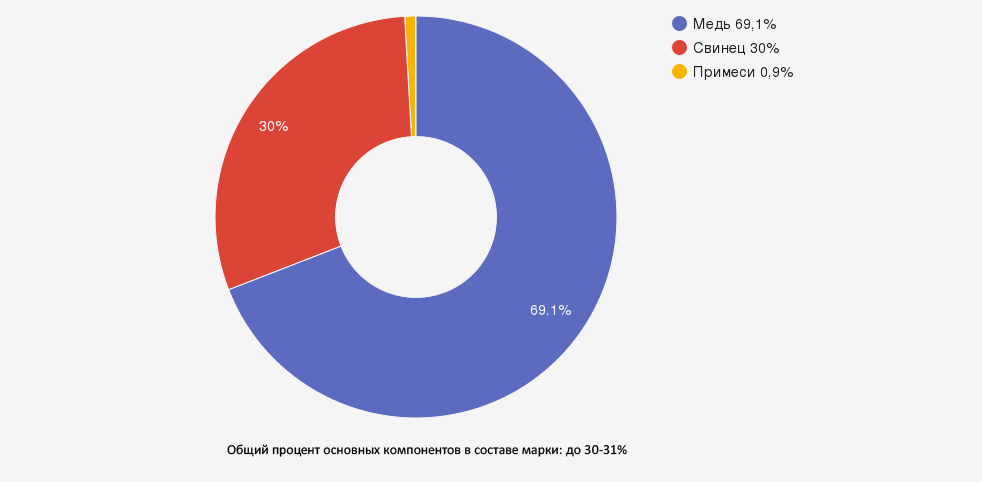

Химический состав бронзы БрС30

Согласно ГОСТ 493-79, химический состав бронзы БрС30 должен соответствовать следующим требованиям:

Элемент	Содержание, %	Влияние на свойства сплава
Медь (Cu)	Основа (68-72%)	Формирует основу сплава, обеспечивает теплопроводность и структурную целостность
Свинец (Pb)	27-31	Обеспечивает высокие антифрикционные свойства, самосмазываемость, прирабатываемость

Допускается наличие следующих примесей, суммарное содержание которых строго регламентировано:

Примесь	Максимальное содержание, %	Влияние на свойства
Никель (Ni)	≤ 0,5	В малых количествах повышает прочность и коррозионную стойкость
Сурьма (Sb)	≤ 0,3	Повышает твердость, но увеличивает хрупкость
Железо (Fe)	≤ 0,25	Измельчает зерно, незначительно повышает прочность
Кремний (Si)	≤ 0,2	Улучшает литейные свойства, повышает твердость
Олово (Sn)	≤ 0,1	Повышает прочность и антикоррозионные свойства
Цинк (Zn)	≤ 0,1	Улучшает литейные свойства
Фосфор (P)	≤ 0,1	Действует как раскислитель при плавке
Мышьяк (As)	≤ 0,1	Возможное повышение механических свойств при малых концентрациях

Физические свойства бронзы БрС30

Бронза БрС30 обладает следующими физическими характеристиками:

Плотность: 9,5-9,7 г/см³
Температура плавления: 950-980°C
Температура литья: 1050-1100°C
Удельная теплоемкость: 0,36-0,38 кДж/(кг·°C)
Коэффициент теплопроводности: 45-50 Вт/(м·°C)
Коэффициент линейного расширения: 18-20×10⁻⁶ K⁻¹
Удельное электрическое сопротивление: 0,13-0,18 мкОм·м

Механические свойства бронзы БрС30

В силу высокого содержания свинца, бронза БрС30 обладает относительно невысокими механическими характеристиками:

Характеристика	Значение
Предел прочности при растяжении (σв)	70-90 МПа
Относительное удлинение (δ)	4-6%
Твердость по Бринеллю	25-35 НВ
Модуль упругости	85-95 ГПа

Антифрикционные свойства бронзы БрС30

Основное достоинство бронзы БрС30 – ее антифрикционные свойства:

Характеристика	Значение
Коэффициент трения по стали (без смазки)	0,10-0,12
Коэффициент трения по стали (со смазкой)	0,005-0,008
Максимальная нагрузка	10-15 МПа
Максимальная скорость скольжения	5-6 м/с
Максимальная рабочая температура	150-180°C
PV-фактор (произведение давления на скорость)	до 2,5 МПа·м/с

Технологические свойства и особенности обработки

Литейные свойства

Бронза БрС30 обладает следующими литейными характеристиками:

Жидкотекучесть: отличная
Линейная усадка: 1,2-1,5%
Склонность к ликвации: высокая (из-за большого содержания свинца)
Склонность к образованию микропористости: средняя
Заполняемость форм: хорошая

Особенности плавки: Плавка бронзы БрС30 требует особого внимания из-за высокого содержания свинца. Рекомендуется проводить процесс под защитной атмосферой или с применением флюсов для предотвращения окисления и потери свинца. Перегрев расплава нежелателен, так как может привести к активному выгоранию свинца.

Обрабатываемость резанием

Бронза БрС30 имеет превосходную обрабатываемость резанием благодаря высокому содержанию свинца, который выступает в роли встроенной смазки. Коэффициент обрабатываемости составляет 1,2-1,3 (по сравнению с латунью ЛС63-3, принятой за 1,0).

Свариваемость

Свариваемость бронзы БрС30 ограничена из-за высокого содержания свинца. При нагреве происходит выпотевание свинца, что затрудняет образование качественного сварного соединения. Если сварка необходима, рекомендуется применять следующие технологии:

Газовая сварка с использованием специальных флюсов
Аргонодуговая сварка с минимальным нагревом зоны соединения
Пайка твердыми или мягкими припоями

Термическая обработка

Бронза БрС30 обычно не подвергается термической обработке для изменения свойств. Однако может применяться отжиг при температуре 500-550°C для снятия внутренних напряжений после механической обработки или после литья.

Формы поставки бронзы БрС30

Компания «ОборонСпецСплав» поставляет бронзу БрС30 в следующих видах:

Чушки бронзовые БрС30

Основная форма поставки для последующей переплавки и изготовления литых деталей. Выпускаются массой до 40 кг в соответствии с требованиями ГОСТ 493-79. Чушки используются для переплавки с целью изготовления различных антифрикционных деталей и бронзовых втулок.

Круги из бронзы БрС30

Полуфабрикаты цилиндрической формы различных диаметров, предназначенные для производства деталей скольжения методом механической обработки. Бронзовые круги отличаются высокой точностью размеров и хорошей обрабатываемостью.

Листы бронзовые БрС30

Плоский прокат различной толщины, изготовленный из сплава с отличными литейными качествами. Листы применяются для изготовления плоских деталей, обладающих антифрикционными свойствами.

Втулки бронзовые БрС30

Готовые детали конической или цилиндрической формы, используемые для предотвращения истирания сопрягаемых изделий и повышения их долговечности. Втулки могут поставляться как в черновом виде, так и с окончательной механической обработкой по чертежам заказчика.

Области применения бронзы БрС30

Благодаря своим высоким антифрикционным свойствам, бронза БрС30 нашла широкое применение в различных отраслях промышленности:

Машиностроение: подшипники скольжения, втулки, вкладыши для работы при средних и малых нагрузках, особенно в условиях недостаточной смазки
Автомобильная промышленность: втулки шатунов, подшипники распределительных валов, направляющие втулки клапанов
Железнодорожный транспорт: подшипники буксы вагонов, направляющие элементы
Сельскохозяйственная техника: втулки шарниров, подшипники валов сельхозмашин
Судостроение: подшипники валопроводов малонагруженных механизмов, элементы трансмиссии
Пищевая промышленность: детали трения в пищевом оборудовании (благодаря невысокой токсичности при соблюдении технологии изготовления)
Текстильная промышленность: элементы трения в ткацких станках и другом оборудовании
Полиграфическое оборудование: направляющие, втулки, подшипники скольжения

Преимущества и недостатки бронзы БрС30

Преимущества:

Отличные антифрикционные свойства
Способность работать в условиях ограниченной смазки или при ее кратковременном отсутствии
Хорошая прирабатываемость к сопряженной поверхности
Способность удерживать смазочный материал благодаря микропористой структуре
Превосходная обрабатываемость резанием
Хорошие литейные свойства
Способность поглощать вибрации
Устойчивость к заеданию при трении

Недостатки:

Относительно низкая прочность (ограничивает использование при высоких нагрузках)
Пониженная коррозионная стойкость по сравнению с другими марками бронз
Ограниченная работоспособность при повышенных температурах (выше 180°C)
Склонность к ликвации свинца при литье
Ограниченная свариваемость
Склонность к вымыванию свинца при работе в проточной воде
Экологические ограничения из-за содержания свинца

Особенности транспортировки и хранения

Транспортировка изделий из бронзы БрС30 осуществляется всеми видами транспорта в соответствии с общими правилами перевозки грузов. Бронза перевозится в пакетах, соответствующих нормативно-технической документации. Пакеты должны содержать чушки одной марки.

Чушки хранятся в местах, обеспечивающих сохранность их качества. Рекомендуется хранение в сухих закрытых помещениях для предотвращения окисления поверхности и сохранения товарного вида продукции.

Система контроля качества и приемка продукции

Изделия из бронзы БрС30 поставляются партиями, которые содержат чушки одной марки с одной или несколькими плавками. С партией должен сопровождаться единый документ о качестве, содержащий:

Массу партии
Марку бронзы
Номер плавки
Товарный знак производителя
Результаты химического анализа
Дату изготовления

Партия не должна содержать более 1% ломаных чушек. Для партий, предназначенных на экспорт, ломаные чушки не допускаются.

Компания «ОборонСпецСплав» осуществляет строгий контроль качества на всех этапах производства, что гарантирует полное соответствие продукции требованиям ГОСТ 493-79.

Сравнение с другими антифрикционными бронзами

Характеристика	БрС30	БрОЦС5-5-5	БрАЖ9-4
Основной легирующий элемент	Свинец (27-31%)	Олово (4-6%), Цинк (4-6%), Свинец (4-6%)	Алюминий (8-10%), Железо (2-4%)
Предел прочности, МПа	70-90	150-170	450-550
Твердость, HB	25-35	60-70	100-140
Коэффициент трения (по стали, без смазки)	0,10-0,12	0,15-0,17	0,18-0,22
Максимальная нагрузка, МПа	10-15	20-25	60-80
Коррозионная стойкость	Низкая	Средняя	Высокая
Обрабатываемость резанием	Отличная	Хорошая	Удовлетворительная
Стоимость	Средняя	Высокая	Средняя

Часто задаваемые вопросы о бронзе БрС30

Почему бронза БрС30 содержит такое высокое количество свинца?

Высокое содержание свинца (27-31%) обусловлено необходимостью обеспечить превосходные антифрикционные свойства материала. Свинец в структуре бронзы формирует самостоятельные включения, которые при трении действуют как твердая смазка. Это позволяет деталям из БрС30 работать даже при кратковременном отсутствии смазочного материала, предотвращая задиры и заедание. Кроме того, свинец значительно улучшает обрабатываемость сплава резанием.

В каких условиях бронза БрС30 работает наиболее эффективно?

Бронза БрС30 демонстрирует наилучшие характеристики в следующих условиях: при невысоких и средних нагрузках (до 15 МПа), умеренных скоростях скольжения (до 5-6 м/с), температурах до 150-180°C, при наличии регулярной смазки, хотя материал способен непродолжительное время работать и без нее. Сплав хорошо подходит для условий, где требуется хорошая прирабатываемость и устойчивость к заеданию. Не рекомендуется использовать БрС30 в коррозионных средах и при высоких ударных нагрузках.

Можно ли использовать бронзу БрС30 в пищевой промышленности?

Использование бронзы БрС30 в пищевой промышленности возможно, но ограничено из-за высокого содержания свинца, который является токсичным элементом. Допускается применение для деталей, не имеющих прямого контакта с пищевыми продуктами. В случаях, когда контакт с пищевыми продуктами неизбежен, рекомендуется использовать другие марки бронз, не содержащие свинец в таких высоких концентрациях, например, оловянные или алюминиевые бронзы.

Как влияет качество обработки поверхности на работу деталей из бронзы БрС30?

Качество обработки поверхности существенно влияет на эксплуатационные характеристики деталей из бронзы БрС30. Оптимальной является шероховатость Ra 1,6-0,8 мкм. При слишком гладкой поверхности (менее Ra 0,4 мкм) ухудшается удержание смазочного материала. При слишком грубой обработке (более Ra 3,2 мкм) увеличивается коэффициент трения на начальном этапе работы и ускоряется износ сопряженной детали. Особенно важно обеспечить отсутствие заусенцев и острых кромок, которые могут стать причиной повреждения сопряженной поверхности.

Каковы современные тенденции в использовании свинцовых бронз?

В современном производстве наблюдается тенденция к ограничению использования свинцовых бронз, включая БрС30, из-за экологических соображений и ужесточения законодательства по содержанию свинца в промышленных изделиях. Однако в ряде ответственных применений, где требуются их уникальные антифрикционные свойства, эти сплавы остаются незаменимыми. Ведутся активные разработки экологически безопасных аналогов с использованием других легирующих элементов (висмут, олово, графит), но они пока не достигают всех показателей свинцовых бронз при сопоставимой стоимости.

Заключение

Бронза БрС30 – специализированный антифрикционный сплав с высоким содержанием свинца, оптимален для деталей узлов трения при умеренных нагрузках. Главное преимущество – работоспособность при недостаточной смазке без задиров, что критично для аварийных режимов работы механизмов.

Превосходная обрабатываемость резанием и хорошие литейные свойства делают БрС30 экономически эффективным решением для массового производства подшипников скольжения, втулок и вкладышей в машиностроении, автомобильной и железнодорожной отраслях.

Компания «ОборонСпецСплав» поставляет полный ассортимент продукции из бронзы БрС30 по ГОСТ 493-79 – от чушек до готовых изделий с необходимой технической поддержкой и консультациями.

Данная статья подготовлена с использованием материалов ГОСТ 493-79 и практического опыта специалистов компании «ОборонСпецСплав» в области применения свинцовых бронз в различных отраслях промышленности. Информация актуализирована с учетом современных требований к эксплуатационным характеристикам антифрикционных материалов.
