Москва
Каталог
Бронза марки БрА7Мц15Ж3Н2Ц2: характеристики и области применения
Безоловянная литейная бронза марки БрА7Мц15Ж3Н2Ц2 (также известная как БрАМЦЖНЦ7-15-3-2-2) представляет собой многокомпонентный сплав на основе меди, разработанный специально для изготовления высоконагруженных антифрикционных деталей. Материал отличается повышенной коррозионной стойкостью, высокой жаропрочностью и превосходными механическими характеристиками.
Расшифровка маркировки сплава
Маркировка бронзы БрА7Мц15Ж3Н2Ц2 соответствует стандартной системе обозначений цветных сплавов в России и расшифровывается следующим образом:
- Бр — бронза (тип сплава)
- А7 — алюминий с содержанием около 7%
- Мц15 — марганец с содержанием около 15%
- Ж3 — железо с содержанием около 3%
- Н2 — никель с содержанием около 2%
- Ц2 — цинк с содержанием около 2%
Альтернативное обозначение БрАМЦЖНЦ7-15-3-2-2 является более подробной формой записи, где цифры после дефиса указывают точное процентное содержание основных компонентов сплава.

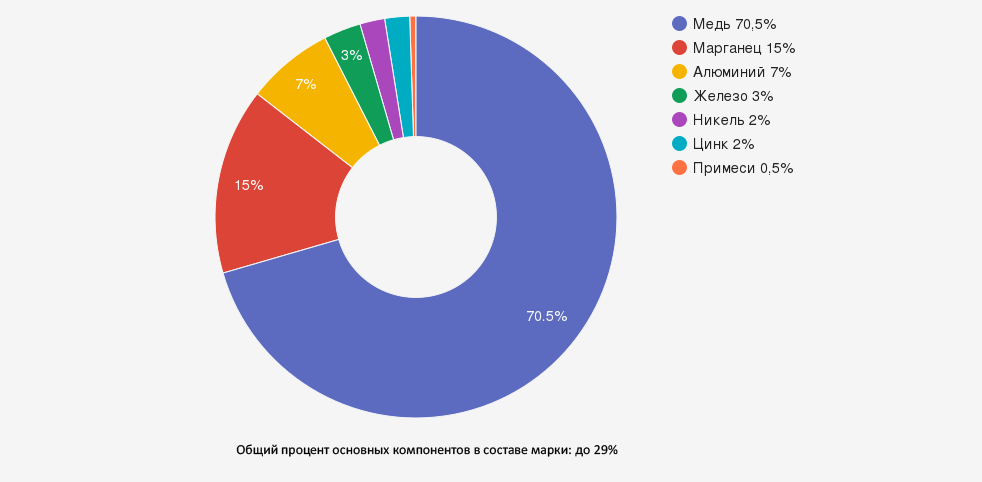

Химический состав бронзы БрА7Мц15Ж3Н2Ц2
Согласно ГОСТ 493-79, сплав БрА7Мц15Ж3Н2Ц2 имеет следующий химический состав:
| Элемент | Содержание, % | Влияние на свойства сплава |
|---|---|---|
| Медь (Cu) | Основа | Обеспечивает высокую теплопроводность и электропроводность сплава |
| Алюминий (Al) | 6,6-7,5 | Повышает прочность, коррозионную стойкость и жаропрочность |
| Марганец (Mn) | 14,0-15,5 | Улучшает литейные свойства, повышает износостойкость и твердость |
| Железо (Fe) | 2,5-3,5 | Измельчает структуру, повышает прочность и твердость |
| Никель (Ni) | 1,5-2,5 | Улучшает коррозионную стойкость и механические свойства |
| Цинк (Zn) | 1,5-2,5 | Улучшает литейные свойства, повышает жидкотекучесть |
Помимо основных компонентов, в составе сплава допускается наличие следующих примесей:
| Примесь | Максимальное содержание, % | Влияние на свойства |
|---|---|---|
| Олово (Sn) | ≤ 0,1 | При малых концентрациях улучшает антифрикционные свойства |
| Кремний (Si) | ≤ 0,1 | Повышает твердость и прочность |
| Свинец (Pb) | ≤ 0,05 | Улучшает обрабатываемость резанием |
| Фосфор (P) | ≤ 0,02 | Действует как раскислитель при плавке |
| Углерод (C) | ≤ 0,05 | При повышенном содержании снижает пластичность |
| Мышьяк (As) | ≤ 0,05 | Нежелательная примесь, строго контролируется |
| Сурьма (Sb) | ≤ 0,05 | Нежелательная примесь, строго контролируется |
Общее содержание примесей не должно превышать 0,5%. Такой тщательно сбалансированный состав обеспечивает уникальные эксплуатационные характеристики сплава, делая его незаменимым для определенных областей применения.
Физические свойства бронзы БрА7Мц15Ж3Н2Ц2
Бронза БрА7Мц15Ж3Н2Ц2 обладает комбинацией физических свойств, которые делают ее ценным материалом для промышленного использования:
- Плотность: 7,8-8,0 г/см³
- Температура плавления: 970-1020°C
- Температура литья: 1080-1120°C
- Коэффициент линейного расширения: 17,5-18,5×10⁻⁶ K⁻¹
- Теплопроводность: 36-38 Вт/(м·K)
- Удельное электрическое сопротивление: 0,14-0,16 мкОм·м
Механические свойства бронзы БрА7Мц15Ж3Н2Ц2
Механические характеристики сплава БрА7Мц15Ж3Н2Ц2 в литом состоянии:
| Характеристика | Значение |
|---|---|
| Предел прочности при растяжении (σв) | 450-550 МПа |
| Предел текучести (σт) | 220-270 МПа |
| Относительное удлинение (δ) | 8-10% |
| Твердость по Бринеллю | 140-180 НВ |
| Ударная вязкость | 0,2-0,3 МДж/м² |
| Коэффициент трения (по стали, без смазки) | 0,12-0,16 |
| Износостойкость (относительная) | 1,5-1,8 |
Эти показатели могут варьироваться в зависимости от способа литья, условий охлаждения и последующей термической обработки.
Технологические свойства и обработка
Литейные свойства
Бронза БрА7Мц15Ж3Н2Ц2 обладает следующими литейными характеристиками:
- Жидкотекучесть: средняя
- Линейная усадка: 1,7-1,9%
- Склонность к ликвации: умеренная
- Герметичность отливок: хорошая
- Склонность к образованию газовых раковин: средняя
Особенности плавки: При плавлении сплав подвержен интенсивному окислению, что требует применения специальных защитных покровов (флюсов) или проведения плавки в защитной атмосфере. Для уменьшения количества неметаллических включений рекомендуется проводить рафинирование расплава.
Обрабатываемость резанием
Сплав БрА7Мц15Ж3Н2Ц2 характеризуется удовлетворительной обрабатываемостью резанием. Коэффициент обрабатываемости составляет около 0,65 (по сравнению с латунью ЛС63-3, принятой за 1,0). При механической обработке рекомендуется использовать режущий инструмент из быстрорежущих сталей или твердых сплавов с оптимальными режимами резания.
Свариваемость
Бронза БрА7Мц15Ж3Н2Ц2 обладает ограниченной свариваемостью. При необходимости сварки рекомендуется использовать следующие способы:
- Аргонодуговая сварка с применением присадочной проволоки близкого химического состава
- Газовая сварка с использованием специальных флюсов
- Контактная сварка (только для деталей небольшого сечения)
При сварке необходимо обеспечить тщательную защиту сварочной ванны от окисления и принять меры по снижению внутренних напряжений в сварном соединении.
Термическая обработка
Для улучшения механических свойств и снятия внутренних напряжений могут применяться следующие виды термической обработки:
- Отжиг при температуре 600-650°C с последующим медленным охлаждением
- Закалка с температуры 850-900°C с охлаждением в воде
- Старение при 400-450°C в течение 2-3 часов
Режимы термообработки подбираются в зависимости от конкретных требований к механическим свойствам изделия.
Формы поставки бронзы БрА7Мц15Ж3Н2Ц2
Компания «ОборонСпецСплав» предлагает следующие формы поставки бронзы БрА7Мц15Ж3Н2Ц2:
Чушки из бронзы БрА7Мц15Ж3Н2Ц2
Основная форма поставки для последующей переплавки и изготовления литых деталей. Чушки выпускаются в соответствии с ГОСТ 493-79 и комплектуются сертификатами качества, подтверждающими их химический состав.
Слитки и блоки
Изготавливаются по специальному заказу для предприятий, занимающихся производством деталей методом литья. Размеры и вес слитков могут варьироваться в соответствии с требованиями заказчика.
Круги БрА7Мц15Ж3Н2Ц2
Цилиндрические заготовки различного диаметра, предназначенные для механической обработки и изготовления деталей вращения. Отличаются высокой теплопроводностью и хорошей обрабатываемостью.
Плиты бронзовые БрА7Мц15Ж3Н2Ц2
Используются для изготовления крупногабаритных антифрикционных деталей методом механической обработки. Производятся различной толщины в зависимости от потребностей заказчика.
Втулки бронзовые БрА7Мц15Ж3Н2Ц2
Готовые изделия цилиндрической или конической формы, применяемые в качестве подшипников скольжения и других узлов механизмов. Могут поставляться как в черновом виде, так и с окончательной механической обработкой.
Области применения бронзы БрА7Мц15Ж3Н2Ц2
Благодаря уникальному сочетанию механических, антифрикционных и коррозионных свойств, бронза БрА7Мц15Ж3Н2Ц2 нашла широкое применение в различных отраслях промышленности:
- Машиностроение: производство подшипников скольжения, втулок, вкладышей и других антифрикционных деталей, работающих в условиях повышенных нагрузок и температур
- Металлургия: изготовление деталей печей, конвейеров и других механизмов, эксплуатируемых при высоких температурах
- Судостроение: производство гребных винтов, подшипников валопроводов, деталей судовых механизмов, работающих в морской воде
- Нефтегазовая промышленность: изготовление деталей запорной арматуры, насосов и компрессоров для перекачки агрессивных сред
- Горнодобывающая промышленность: производство деталей для горно-шахтного оборудования, работающего в абразивных условиях
- Железнодорожный транспорт: изготовление ответственных деталей локомотивов и вагонов, подверженных высоким нагрузкам
- Химическая промышленность: производство деталей насосов и арматуры для перекачки агрессивных жидкостей
Преимущества и недостатки бронзы БрА7Мц15Ж3Н2Ц2
Преимущества:
- Высокая прочность и износостойкость
- Превосходные антифрикционные свойства
- Повышенная коррозионная стойкость в различных средах
- Высокая жаростойкость (до 400-450°C)
- Хорошая устойчивость к знакопеременным нагрузкам
- Возможность работы в условиях ограниченной смазки
- Стабильность размеров при длительной эксплуатации
Недостатки:
- Сильное окисление в расплавленном состоянии, требующее специальных мер защиты
- Относительно высокая стоимость из-за значительного содержания легирующих элементов
- Сложность сварки и пайки
- Умеренная обрабатываемость резанием
- Возможность образования ликвационных неоднородностей при литье
Особенности транспортировки и хранения
Транспортировка изделий из бронзы БрА7Мц15Ж3Н2Ц2 осуществляется в соответствии с общими правилами перевозки грузов всеми видами транспорта. Продукция должна перевозиться в пакетах согласно действующей нормативно-технической документации. Экспортные партии транспортируются в крытых транспортных средствах для защиты от атмосферных воздействий.
Хранение бронзовых изделий допускается как в открытых, так и в закрытых помещениях при условии обеспечения сохранности их качества. Для предотвращения коррозии рекомендуется хранить продукцию в условиях, исключающих воздействие атмосферных осадков и агрессивных сред.
Система контроля качества и приемка продукции
Чушки и заготовки из бронзы БрА7Мц15Ж3Н2Ц2 принимаются партиями, состоящими из изделий одной марки и одной или нескольких плавок. Каждая партия сопровождается документом, содержащим следующую информацию:
- Номер партии
- Масса партии
- Марка бронзы
- Товарный знак предприятия-изготовителя
- Результаты химического анализа
- Дата изготовления
- Номер плавки
В партии допускается наличие не более 1% ломаных изделий. Для партий, предназначенных на экспорт, ломаные чушки не допускаются.
Компания «ОборонСпецСплав» осуществляет строгий контроль качества на всех этапах производства, что гарантирует полное соответствие продукции требованиям ГОСТ 493-79 и другим техническим условиям.
Часто задаваемые вопросы о бронзе БрА7Мц15Ж3Н2Ц2
Чем бронза БрА7Мц15Ж3Н2Ц2 отличается от других алюминиевых бронз?
Бронза БрА7Мц15Ж3Н2Ц2 отличается от других алюминиевых бронз повышенным содержанием марганца (14-15,5%), что придает сплаву улучшенные антифрикционные свойства и повышенную износостойкость. Кроме того, комплексное легирование железом, никелем и цинком обеспечивает оптимальную структуру и высокую прочность материала. Это делает данный сплав особенно ценным для изготовления тяжелонагруженных деталей трения.
Возможно ли использование бронзы БрА7Мц15Ж3Н2Ц2 для работы в морской воде?
Да, бронза БрА7Мц15Ж3Н2Ц2 обладает хорошей коррозионной стойкостью в морской воде благодаря присутствию в составе алюминия и никеля. Она успешно применяется для изготовления гребных винтов, подшипников валопроводов и других деталей судовых механизмов, контактирующих с морской водой. Однако при длительной эксплуатации в таких условиях рекомендуется проводить периодический контроль состояния деталей.
Какие зарубежные аналоги имеет бронза БрА7Мц15Ж3Н2Ц2?
Прямых зарубежных аналогов бронза БрА7Мц15Ж3Н2Ц2 не имеет из-за своего уникального состава. Наиболее близкими по свойствам, но отличающимися по составу, являются: в США - C95800 (по стандарту ASTM), в Германии - CuAl10Fe5Ni5 (по стандарту DIN), в Великобритании - AB1 (по стандарту BS). При замене следует учитывать различия в механических и антифрикционных свойствах.
Как влияет термическая обработка на свойства бронзы БрА7Мц15Ж3Н2Ц2?
Термическая обработка может существенно изменить механические свойства бронзы БрА7Мц15Ж3Н2Ц2. Например, закалка с последующим старением повышает предел прочности до 600-650 МПа и твердость до 200-220 HB, но несколько снижает пластичность. Отжиг способствует снятию внутренних напряжений и повышению пластичности материала. Выбор режима термообработки должен основываться на конкретных требованиях к эксплуатационным характеристикам изделия.
Можно ли использовать бронзу БрА7Мц15Ж3Н2Ц2 при криогенных температурах?
Бронза БрА7Мц15Ж3Н2Ц2 сохраняет работоспособность до температур около -60°C. При более низких температурах наблюдается повышение хрупкости материала, что может ограничивать его применение в криогенной технике. Для работы при особо низких температурах рекомендуется проводить специальные испытания и при необходимости рассмотреть альтернативные материалы, специально разработанные для криогенных применений.
Сравнительная характеристика с другими марками бронз
| Характеристика | БрА7Мц15Ж3Н2Ц2 | БрА9Мц2Л | БрО10Ф1 |
|---|---|---|---|
| Тип бронзы | Алюминиевая (безоловянная) | Алюминиевая (безоловянная) | Оловянная |
| Предел прочности, МПа | 450-550 | 390-490 | 250-300 |
| Твердость, HB | 140-180 | 100-120 | 90-110 |
| Коэффициент трения (по стали) | 0,12-0,16 | 0,14-0,18 | 0,10-0,12 |
| Коррозионная стойкость | Высокая | Хорошая | Средняя |
| Жаростойкость | До 400-450°C | До 300-350°C | До 250°C |
| Стоимость | Высокая | Средняя | Высокая |
Заключение
Бронза марки БрА7Мц15Ж3Н2Ц2 является высокотехнологичным сплавом с уникальным сочетанием механических, антифрикционных и эксплуатационных характеристик. Благодаря своим выдающимся свойствам, этот материал незаменим при изготовлении ответственных деталей, работающих в условиях высоких нагрузок, повышенных температур и агрессивных сред.
Компания «ОборонСпецСплав» предлагает широкий ассортимент продукции из бронзы БрА7Мц15Ж3Н2Ц2 в различных формах поставки. Наши специалисты всегда готовы проконсультировать вас по вопросам выбора оптимального материала для конкретного применения, а также предоставить информацию о технических характеристиках и особенностях обработки данного сплава. При выборе материала для изготовления антифрикционных деталей необходимо учитывать как преимущества, так и ограничения бронзы БрА7Мц15Ж3Н2Ц2, а также конкретные условия эксплуатации будущего изделия. Комплексный подход к выбору материала позволит обеспечить оптимальное сочетание эксплуатационных характеристик и экономической эффективности.Статья подготовлена на основе данных ГОСТ 493-79 «Бронзы безоловянные литейные. Марки», а также многолетнего опыта работы технических специалистов компании «ОборонСпецСплав» с высоколегированными бронзовыми сплавами. В материале учтены результаты испытаний и практический опыт применения бронзы БрА7Мц15Ж3Н2Ц2 в различных условиях эксплуатации. широкий ассортимент продукции из этого технологичного сплава для различных отраслей промышленности.
