Марочник сталей и сплавов: характеристики, свойства / ОборонСпецСплав

Бронза марки БрА9Ж3Л: характеристики, свойства и области применения

Бронза марки БрА9Ж3Л относится к категории безоловянных литейных бронз с алюминием и железом в качестве основных легирующих элементов. Этот сплав характеризуется отличной коррозионной стойкостью, высокой прочностью отливок и хорошими антифрикционными свойствами, что делает его востребованным материалом для изготовления деталей скольжения и других ответственных компонентов в различных отраслях промышленности.

Расшифровка маркировки

Маркировка сплава БрА9Ж3Л имеет следующую расшифровку:

Бр – бронза (сплав на основе меди)
А9 – содержание алюминия около 9%
Ж3 – содержание железа около 3%
Л – литейный сплав (предназначен для изготовления отливок)

Данная система маркировки позволяет быстро определить основной состав сплава и его назначение. Буква "Л" в конце маркировки указывает на то, что данная бронза оптимизирована для литейных процессов и обеспечивает высокое качество отливок.

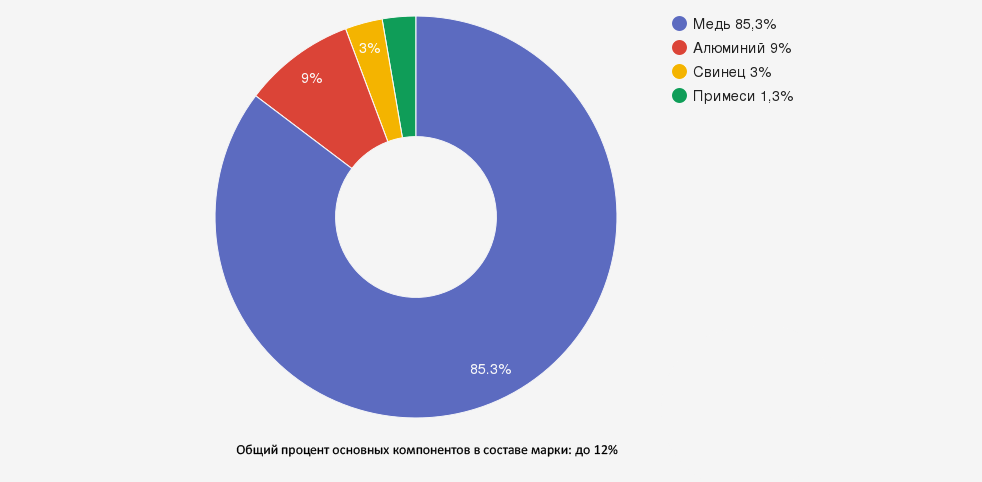

Химический состав

Согласно требованиям ГОСТ 493-79, бронза марки БрА9Ж3Л должна соответствовать следующему химическому составу:

Химический состав бронзы марки БрА9Ж3Л по ГОСТ 493-79
Элемент	Содержание, %	Влияние на свойства
Медь (Cu)	Основа (85,5-89,8%)	Основной элемент, обеспечивающий базовые свойства
Алюминий (Al)	8,0-10,5	Повышает прочность, твердость, коррозионную стойкость
Железо (Fe)	2,0-4,0	Улучшает механические свойства, измельчает зерно, повышает жаропрочность

Допустимые примеси в сплаве БрА9Ж3Л:

Примесь	Максимальное содержание, %
Никель (Ni)	1,0
Цинк (Zn)	1,0
Марганец (Mn)	0,5
Кремний (Si)	0,2
Олово (Sn)	0,2
Свинец (Pb)	0,1
Фосфор (P)	0,1
Сурьма (Sb)	0,05
Мышьяк (As)	0,05

Контроль химического состава обеспечивает стабильность свойств и характеристик сплава, что особенно важно для ответственных деталей, работающих в условиях трения и повышенных нагрузок.

Физические и механические свойства

Бронза марки БрА9Ж3Л обладает следующими физическими и механическими характеристиками:

Плотность: 7,6-7,8 г/см³
Температура плавления: 1040-1060°C
Температура литья: 1100-1180°C
Линейная усадка: 1,6-1,9%
Предел прочности при растяжении (σв): 400-500 МПа
Относительное удлинение (δ): 3-10%
Твердость по Бринеллю: 100-130 HB
Удельное электрическое сопротивление: 0,14-0,16 мкОм·м
Теплопроводность: 40-50 Вт/(м·К)
Модуль упругости: 100-110 ГПа
Температура эксплуатации: до 200°C

Литейные и технологические свойства

Бронза БрА9Ж3Л обладает следующими литейными и технологическими характеристиками:

Преимущества:

Хорошая жидкотекучесть - позволяет получать отливки сложной конфигурации
Высокая прочность отливок - обеспечивает надежность деталей при эксплуатации
Отличная коррозионная стойкость - стабильность свойств в различных средах
Хорошие антифрикционные свойства - низкий коэффициент трения, высокая износостойкость
Достаточная плотность отливок - минимальная пористость
Удовлетворительная обрабатываемость резанием - возможность получения деталей с высокой точностью

Недостатки и особенности обработки:

Склонность к окислению в жидком состоянии - требуется применение защитных флюсов
Возможность образования газовой пористости - необходима тщательная дегазация расплава
Повышенная вязкость расплава - может затруднять заливку тонкостенных деталей
Ограниченная свариваемость - требуются специальные технологии сварки
Умеренная склонность к ликвации - необходимо контролировать режимы охлаждения

При литье бронзы БрА9Ж3Л рекомендуется соблюдать следующие технологические параметры:

Температура литья: 1100-1180°C
Температура прогрева форм: 150-250°C
Скорость охлаждения: контролируемая, преимущественно умеренная
Защитные флюсы: на основе буры, фтористого натрия и хлористого калия
Модифицирование: возможно применение модификаторов на основе титана и бора
Рафинирование: фосфористой медью или марганцем

Области применения

Бронза марки БрА9Ж3Л благодаря своим характеристикам широко используется в различных отраслях промышленности:

Машиностроение
- Антифрикционные детали (втулки, подшипники скольжения)
- Шестерни и зубчатые колеса
- Корпусные детали механизмов
- Детали насосов и компрессоров
Горно-металлургическое оборудование
- Детали дробильно-размольного оборудования
- Направляющие втулки
- Компоненты конвейерных систем
- Элементы шахтных подъемников
Судостроение
- Гребные винты малых размеров
- Детали судовых механизмов
- Элементы арматуры
- Компоненты рулевых устройств
Химическая промышленность
- Детали трубопроводной арматуры
- Корпуса клапанов и вентилей
- Элементы насосов для агрессивных сред
- Компоненты реакторов
Автомобильная промышленность
- Втулки карданных валов
- Синхронизаторы коробок передач
- Направляющие элементы
- Детали топливных и гидравлических систем

Особенно эффективно применение бронзы БрА9Ж3Л для деталей, работающих в условиях трения при умеренных нагрузках и температурах до 200°C. Материал хорошо зарекомендовал себя в узлах, где требуется сочетание антифрикционных свойств и коррозионной стойкости.

Формы поставки

Компания "ОборонСпецСплав" предлагает бронзу марки БрА9Ж3Л в следующих формах:

Чушки - для последующей переплавки и изготовления литых изделий
Круги - полуфабрикаты различного диаметра для изготовления деталей вращения
Трубы - для производства втулок и других цилиндрических деталей
Листы - заготовки для изготовления плоских деталей
Втулки - готовые детали различных размеров
Отливки - изготовленные по чертежам заказчика

Все поставляемые формы бронзы марки БрА9Ж3Л соответствуют требованиям ГОСТ 493-79 и сопровождаются необходимыми сертификатами качества.

Маркировка, транспортировка и хранение

Маркировка и приемка

Бронза марки БрА9Ж3Л поставляется в соответствии с требованиями ГОСТ 493-79. Каждая чушка маркируется номером плавки, а партия сопровождается документацией, содержащей:

Товарный знак предприятия-изготовителя
Марку бронзы
Номер плавки
Номер партии
Массу партии
Результаты химического анализа
Обозначение стандарта (ГОСТ 493-79)

Приемка осуществляется партиями, состоящими из чушек одной марки бронзы, полученных из одной или нескольких плавок. В партии допускается наличие до 1% ломаных чушек, однако для экспортных поставок ломаные чушки не допускаются.

Транспортировка

Транспортировка бронзы марки БрА9Ж3Л производится в пакетах в соответствии с нормативно-технической документацией всеми видами транспорта согласно правилам перевозки грузов, действующим на данном виде транспорта. Для экспортных поставок используется транспорт крытого типа, обеспечивающий сохранность продукции от атмосферных воздействий.

Хранение

Хранение бронзы марки БрА9Ж3Л может осуществляться как в закрытых, так и в открытых помещениях, обеспечивающих сохранность качества продукции. При длительном хранении рекомендуется защищать материал от атмосферных осадков и загрязнений. В некоторых случаях целесообразно применение консервационных покрытий для предотвращения окисления поверхности.

Сравнение с другими марками бронз

Сравнительная характеристика бронзы БрА9Ж3Л с другими алюминиевыми бронзами
Параметр	БрА9Ж3Л	БрА10Ж3Мц2	БрА10Мц2Л	БрАЖ9-4
Содержание алюминия, %	8,0-10,5	9-11	9,6-11,0	8-10
Содержание железа, %	2,0-4,0	2-4	≤1,0 (примесь)	3-5
Содержание марганца, %	≤0,5 (примесь)	1-3	1,5-2,5	-
Предел прочности, МПа	400-500	400-550	392-490	450-550
Относительное удлинение, %	3-10	4-12	7-15	10-15
Твердость по Бринеллю, HB	100-130	100-140	100-130	110-140
Основная область применения	Антифрикционные детали, шестерни	Антифрикционные детали, арматура	Детали арматуры для пресной воды и жидкого топлива	Детали судового машиностроения, арматура

Как видно из таблицы, бронза марки БрА9Ж3Л по своим характеристикам близка к другим алюминиевым бронзам, но имеет некоторые отличия в составе и свойствах, что определяет ее специфические области применения.

Часто задаваемые вопросы (FAQ)

Чем бронза БрА9Ж3Л отличается от других алюминиевых бронз?

Бронза БрА9Ж3Л отличается от других алюминиевых бронз своим сбалансированным составом и оптимизацией для литейных процессов. В отличие от бронзы БрА10Ж3Мц2, она не содержит целенаправленного добавления марганца, что упрощает технологию выплавки и повышает стабильность свойств. По сравнению с БрА10Мц2Л, этот сплав содержит большее количество железа (2-4% против ≤1%), что улучшает его механические свойства, особенно прочность и износостойкость. От бронзы БрАЖ9-4 она отличается меньшим содержанием железа и литейным назначением, что выражается в лучшей заполняемости форм и меньшей склонности к образованию литейных дефектов. Буква "Л" в маркировке указывает на специальную оптимизацию состава для обеспечения высокого качества отливок. Такие особенности делают БрА9Ж3Л особенно подходящей для изготовления антифрикционных деталей и шестерен методом литья.

Какие особенности эксплуатации деталей из бронзы БрА9Ж3Л в узлах трения?

При эксплуатации деталей из бронзы БрА9Ж3Л в узлах трения необходимо учитывать следующие особенности: 1) оптимальная работа обеспечивается при наличии смазки, однако сплав способен непродолжительное время работать и в условиях ограниченной смазки; 2) предельная рабочая температура не должна превышать 200°C, при более высоких температурах возможна деградация механических свойств; 3) наилучшие результаты достигаются в паре со сталью твердостью 45-55 HRC; 4) перед эксплуатацией рекомендуется проведение приработки для формирования оптимальной поверхности контакта; 5) для увеличения срока службы следует избегать ударных нагрузок и резких изменений режима работы; 6) периодическое техническое обслуживание с контролем состояния поверхностей трения и обновлением смазки значительно продлевает срок службы деталей. При соблюдении этих рекомендаций детали из бронзы БрА9Ж3Л демонстрируют высокую надежность и долговечность в различных узлах трения.

Возможно ли применение бронзы БрА9Ж3Л в морской воде?

Применение бронзы БрА9Ж3Л в морской воде возможно, но имеет определенные ограничения. Алюминиевые бронзы в целом обладают хорошей коррозионной стойкостью в морской среде благодаря образованию защитной оксидной пленки на поверхности. Однако для БрА9Ж3Л характерны некоторые особенности: 1) при длительном контакте с морской водой возможно развитие избирательной коррозии по границам зерен; 2) эффективность защиты снижается при наличии механических повреждений поверхности и в условиях трения; 3) для ответственных применений в морской воде более предпочтительны сплавы с добавлением никеля, например, БрАЖНМц9-4-4-1. Если все же необходимо использовать БрА9Ж3Л в морской среде, рекомендуется применение дополнительных мер защиты: катодная защита, специальные защитные покрытия, регулярный контроль состояния поверхности. При правильном проектировании и обслуживании детали из этой бронзы могут успешно эксплуатироваться в морской воде в течение 5-10 лет.

Как влияет железо на свойства бронзы БрА9Ж3Л?

Железо играет ключевую роль в формировании свойств бронзы БрА9Ж3Л, оказывая многоплановое влияние на ее характеристики. Во-первых, железо значительно повышает прочность и твердость сплава благодаря образованию интерметаллидных соединений типа Fe₃Al и FeAl, которые эффективно препятствуют движению дислокаций. Во-вторых, железо способствует измельчению зерна, что улучшает механические свойства и снижает склонность к трещинообразованию. В-третьих, этот элемент повышает жаропрочность сплава, позволяя ему сохранять механические характеристики при повышенных температурах. В-четвертых, железо улучшает антифрикционные свойства бронзы - частицы интерметаллидов выполняют функцию твердой смазки при трении. Наконец, присутствие железа в количестве 2-4% повышает технологичность литья, улучшая жидкотекучесть и уменьшая склонность к образованию горячих трещин. Именно оптимальное содержание железа делает бронзу БрА9Ж3Л универсальным материалом для изготовления ответственных деталей различного назначения.

Какой срок службы имеют детали из бронзы БрА9Ж3Л?

Срок службы деталей из бронзы БрА9Ж3Л зависит от множества факторов: условий эксплуатации, рабочих нагрузок, наличия смазки, агрессивности среды, качества изготовления и конструктивных особенностей. В стандартных условиях при умеренных нагрузках и регулярном техническом обслуживании антифрикционные детали (втулки, подшипники скольжения) могут служить от 5 до 15 лет. Зубчатые колеса и шестерни в закрытых передачах с надлежащей смазкой имеют срок службы до 10-20 лет. Детали арматуры, работающие в неагрессивных средах, могут эксплуатироваться до 25 лет. При работе в условиях ограниченной смазки, повышенных нагрузок или абразивного износа срок службы может сокращаться до 2-5 лет. Для увеличения срока службы рекомендуется: правильный выбор конструкции и размеров деталей, обеспечение оптимальных условий смазки, регулярное техническое обслуживание, своевременная замена изношенных элементов и защита от воздействия агрессивных сред. При грамотном проектировании и эксплуатации детали из бронзы БрА9Ж3Л остаются одними из самых надежных и долговечных среди антифрикционных материалов.

Заключение

Бронза марки БрА9Ж3Л является универсальным материалом, сочетающим в себе высокую прочность, отличную коррозионную стойкость и хорошие антифрикционные свойства. Благодаря оптимальному соотношению алюминия и железа, этот сплав обеспечивает получение качественных отливок, обладающих стабильными эксплуатационными характеристиками.

Широкий спектр применения бронзы БрА9Ж3Л, от антифрикционных деталей и шестерен до компонентов горно-металлургического оборудования и элементов арматуры, свидетельствует о ее универсальности и надежности. Особенно эффективно использование этого материала для изготовления деталей, работающих в условиях трения при умеренных нагрузках и температурах.

Компания "ОборонСпецСплав" предлагает бронзу марки БрА9Ж3Л в различных формах поставки с полным комплектом сопроводительной документации. Наши технические специалисты готовы оказать помощь в выборе оптимального материала для конкретных условий эксплуатации и предоставить рекомендации по его обработке и применению.

Информация для данной статьи подготовлена на основе технической документации ГОСТ 493-79 и многолетнего практического опыта специалистов компании "ОборонСпецСплав" в области применения алюминиевых бронз в различных отраслях промышленности.
