Марочник сталей и сплавов: характеристики, свойства / ОборонСпецСплав

Бронза марки БрА11Ж6Н6: характеристики, свойства и области применения

Бронза марки БрА11Ж6Н6 относится к категории безоловянных литейных бронз с высоким содержанием алюминия, железа и никеля в качестве основных легирующих элементов. Этот сплав отличается исключительной прочностью, превосходной жаропрочностью и высокой коррозионной стойкостью, что делает его идеальным материалом для изготовления ответственных деталей, работающих в жестких условиях повышенных температур и механических нагрузок.

Расшифровка маркировки

Маркировка сплава БрА11Ж6Н6 имеет следующую расшифровку:

Бр – бронза (сплав на основе меди)
А11 – содержание алюминия около 11%
Ж6 – содержание железа около 6%
Н6 – содержание никеля около 6%

Данная система маркировки позволяет быстро определить основной состав сплава и его принадлежность к группе алюминиевых бронз с высоким содержанием легирующих элементов, что характеризует его основные свойства и области применения.

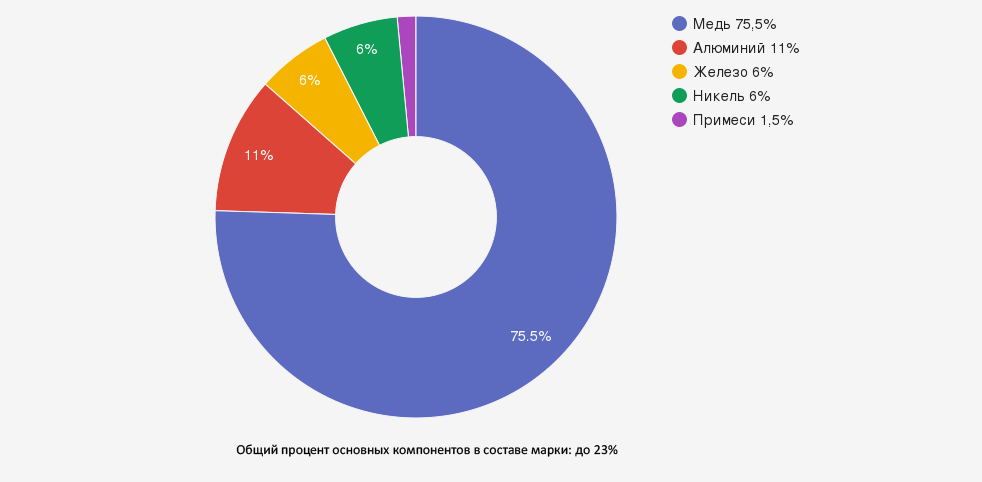

Химический состав

Согласно требованиям ГОСТ 493-79, бронза марки БрА11Ж6Н6 должна соответствовать следующему химическому составу:

Химический состав бронзы марки БрА11Ж6Н6 по ГОСТ 493-79
Элемент	Содержание, %	Влияние на свойства
Медь (Cu)	Основа (76-79%)	Основной элемент, обеспечивающий базовые свойства
Алюминий (Al)	10,5-11,5	Повышает прочность, твердость, коррозионную стойкость
Железо (Fe)	5,0-6,0	Улучшает механические свойства, измельчает зерно, повышает жаропрочность
Никель (Ni)	5,0-6,5	Увеличивает прочность, коррозионную стойкость, жаропрочность

Допустимые примеси в сплаве БрА11Ж6Н6:

Примесь	Максимальное содержание, %
Марганец (Mn)	0,5
Цинк (Zn)	0,6
Свинец (Pb)	0,05
Олово (Sn)	0,2
Кремний (Si)	0,2
Сурьма (Sb)	0,05
Мышьяк (As)	0,05
Фосфор (P)	0,1

Общая сумма примесей не должна превышать установленных норм. Строгий контроль химического состава обеспечивает стабильность свойств и характеристик сплава в различных условиях эксплуатации.

Физические и механические свойства

Бронза марки БрА11Ж6Н6 обладает следующими физическими и механическими характеристиками:

Плотность: 7,5-7,8 г/см³
Температура плавления: 1030-1070°C
Температура литья: 1150-1200°C
Линейная усадка: 2,0-2,2%
Предел прочности при растяжении (σв): 650-720 МПа
Относительное удлинение (δ): 4-8%
Твердость по Бринеллю: 180-220 HB
Удельное электрическое сопротивление: 0,16-0,18 мкОм·м
Теплопроводность: 38-45 Вт/(м·К)
Модуль упругости: 110-120 ГПа
Температура эксплуатации: до 350°C

Литейные и технологические свойства

Бронза БрА11Ж6Н6 обладает следующими литейными и технологическими характеристиками:

Преимущества:

Высокая прочность - превосходит большинство других литейных бронз
Отличная жаропрочность - сохраняет механические свойства при температурах до 350°C
Высокая коррозионная стойкость - устойчива к воздействию многих агрессивных сред
Хорошие антифрикционные свойства - низкий коэффициент трения в паре со сталью
Износостойкость - длительный срок службы в условиях абразивного износа
Удовлетворительная обрабатываемость резанием - позволяет получать детали с высокой точностью размеров

Недостатки и особенности обработки:

Значительная усадка при кристаллизации - требует учета при проектировании литейной оснастки
Склонность к образованию трещин - необходимо контролировать скорость охлаждения отливок
Повышенная склонность к поглощению газов в жидком состоянии - требуется тщательная дегазация расплава
Относительно низкая жидкотекучесть - может затруднять получение отливок со сложной геометрией
Повышенная твердость - снижает производительность механической обработки

При литье бронзы БрА11Ж6Н6 рекомендуется соблюдать следующие технологические параметры:

Температура литья: 1150-1200°C
Температура прогрева форм: 200-250°C
Скорость охлаждения: контролируемая, предпочтительно медленная
Применение защитных флюсов на основе буры, криолита и фтористого натрия
Проведение модифицирования для улучшения структуры
Применение прибылей увеличенного объема для компенсации усадки

Области применения

Благодаря своим выдающимся эксплуатационным характеристикам, бронза марки БрА11Ж6Н6 находит широкое применение в различных отраслях промышленности:

Энергетическое машиностроение
- Детали паровых и газовых турбин
- Компоненты турбокомпрессоров
- Направляющие лопатки
- Элементы проточной части турбин
Металлургическое оборудование
- Подшипники прокатных станов
- Направляющие втулки
- Детали, работающие при повышенных температурах
- Компоненты нагревательных печей
Автомобилестроение
- Детали клапанного механизма
- Высоконагруженные втулки
- Компоненты турбонагнетателей
- Узлы трения, работающие при повышенных температурах
Судостроение
- Гребные винты
- Детали судовых механизмов
- Компоненты насосов морской воды
- Элементы валопроводов
Электротехническая промышленность
- Контактные элементы
- Компоненты силового оборудования
- Детали генераторов
- Элементы высоковольтной аппаратуры
Нефтегазовая промышленность
- Арматура для агрессивных сред
- Детали насосов
- Компоненты оборудования под давлением
- Элементы запорных устройств

Особенно эффективно применение бронзы БрА11Ж6Н6 для изготовления деталей, работающих при повышенных температурах (до 350°C) в условиях значительных механических нагрузок и трения. Благодаря своим жаропрочным свойствам, этот сплав может успешно заменять более дорогие материалы в ряде ответственных применений.

Формы поставки

Компания "ОборонСпецСплав" предлагает бронзу марки БрА11Ж6Н6 в следующих формах:

Чушки - для последующей переплавки и изготовления литых изделий, массой 40-42 кг
Слитки - заготовки для дальнейшей механической обработки
Круги - полуфабрикаты различного диаметра для изготовления деталей вращения
Плиты - заготовки для производства плоских деталей
Втулки - готовые детали различных размеров
Прутки - заготовки для механической обработки
Отливки - изготовленные по чертежам заказчика

Все поставляемые формы бронзы марки БрА11Ж6Н6 соответствуют требованиям ГОСТ 493-79 и сопровождаются необходимыми сертификатами качества.

Маркировка, транспортировка и хранение

Маркировка и приемка

Бронза марки БрА11Ж6Н6 поставляется в соответствии с требованиями ГОСТ 493-79. Каждая партия сопровождается документацией, содержащей:

Товарный знак предприятия-изготовителя
Марку бронзы
Номер плавки
Массу партии
Результаты химического анализа
Обозначение стандарта (ГОСТ 493-79)

Приемка осуществляется партиями, состоящими из чушек одной марки бронзы, полученных из одной или нескольких плавок. В партии допускается наличие до 1% ломаных чушек, однако для экспортных поставок ломаные чушки не допускаются.

Транспортировка

Транспортировка бронзы марки БрА11Ж6Н6 производится в пакетированном виде всеми видами транспорта в соответствии с правилами перевозки грузов, действующими на данном виде транспорта. Для экспортных поставок используется транспорт крытого типа, обеспечивающий сохранность продукции от атмосферных воздействий.

Хранение

Хранение бронзы марки БрА11Ж6Н6 должно осуществляться в условиях, обеспечивающих сохранность ее качества. Рекомендуется хранение в закрытых помещениях, защищенных от атмосферных осадков и загрязнений. При длительном хранении рекомендуется применять консервационные покрытия для предотвращения окисления поверхности.

Сравнение с другими марками бронз

Сравнительная характеристика бронзы БрА11Ж6Н6 с другими алюминиевыми бронзами
Параметр	БрА11Ж6Н6	БрА10Ж3Мц2	БрА9Ж3Л	БрАЖНМц9-4-4-1
Содержание алюминия, %	10,5-11,5	9-11	8-10	8-10
Содержание железа, %	5,0-6,0	2-4	2-4	3-5
Содержание никеля, %	5,0-6,5	-	-	3,5-5,5
Предел прочности, МПа	650-720	400-550	400-500	550-650
Относительное удлинение, %	4-8	4-12	3-10	10-15
Твердость по Бринеллю, HB	180-220	100-140	100-130	150-170
Жаропрочность (макс. раб. темп.), °C	350	250	200	300
Основная область применения	Высоконагруженные детали, работающие при повышенных температурах	Антифрикционные детали, арматура	Втулки, шестерни	Морское оборудование, арматура

Как видно из таблицы, бронза марки БрА11Ж6Н6 отличается от других алюминиевых бронз значительно более высокими показателями прочности, твердости и жаропрочности благодаря комплексному легированию алюминием, железом и никелем. Это позволяет использовать ее для изготовления наиболее ответственных деталей, работающих в экстремальных условиях.

Часто задаваемые вопросы (FAQ)

Почему бронза БрА11Ж6Н6 обладает высокой жаропрочностью?

Высокая жаропрочность бронзы БрА11Ж6Н6 обусловлена уникальной комбинацией легирующих элементов и формируемой структурой сплава. Алюминий в количестве 10,5-11,5% образует с медью твердый раствор, который повышает прочность и температурную стабильность. Железо (5,0-6,0%) формирует интерметаллидные соединения, которые эффективно препятствуют движению дислокаций при повышенных температурах. Никель (5,0-6,5%) также образует термостойкие интерметаллиды, а кроме того, повышает устойчивость структуры сплава к распаду при нагреве. Такая комплексная система упрочнения позволяет материалу сохранять высокие механические свойства при температурах до 350°C, что значительно превосходит показатели большинства других бронз. Эта особенность делает БрА11Ж6Н6 идеальным материалом для деталей, работающих в условиях одновременного воздействия высоких температур и механических нагрузок.

Какие особенности необходимо учитывать при литье деталей из бронзы БрА11Ж6Н6?

При литье деталей из бронзы БрА11Ж6Н6 необходимо учитывать ряд специфических особенностей: 1) высокую температуру литья (1150-1200°C), требующую использования соответствующих огнеупорных материалов; 2) значительную усадку при кристаллизации (2,0-2,2%), которая должна компенсироваться конструкцией литниковой системы и прибылей; 3) склонность к образованию газовой пористости, что требует тщательной дегазации расплава; 4) повышенную склонность к образованию трещин при охлаждении, особенно в отливках сложной формы – необходимо обеспечивать контролируемое, преимущественно медленное охлаждение; 5) ограниченную жидкотекучесть, которая компенсируется повышенной температурой литья и предварительным подогревом форм до 200-250°C; 6) быстрое окисление расплава, требующее применения защитных флюсов и минимизации времени контакта с атмосферой. При соблюдении этих требований возможно получение качественных отливок с высокими механическими характеристиками.

Можно ли сваривать изделия из бронзы БрА11Ж6Н6?

Сварка изделий из бронзы БрА11Ж6Н6 возможна, но представляет значительные технологические трудности из-за ряда факторов: высокая теплопроводность материала, склонность к образованию трещин при нагреве и охлаждении, возможность потери никеля при плавлении. Наиболее подходящим методом является аргонодуговая сварка неплавящимся электродом (TIG/GTAW) с использованием специальных присадочных материалов, соответствующих по составу основному металлу. Перед сваркой обязателен предварительный подогрев деталей до 250-300°C для снижения термических напряжений. После сварки необходима термообработка (отжиг при 550-600°C) для релаксации напряжений и стабилизации структуры. Ключевыми факторами успешной сварки являются: тщательная очистка свариваемых поверхностей, контроль тепловложения, защита сварочной ванны от окисления инертным газом высокой чистоты и постепенное охлаждение сварного соединения. В ответственных конструкциях рекомендуется по возможности заменять сварку механическими методами соединения.

В чем преимущества бронзы БрА11Ж6Н6 перед другими антифрикционными материалами?

Бронза БрА11Ж6Н6 имеет ряд существенных преимуществ перед другими антифрикционными материалами. В отличие от баббитов и оловянных бронз, она сохраняет высокие механические свойства при температурах до 350°C, что позволяет использовать ее в высоконагруженных узлах трения с нагревом (подшипники турбин, прокатных станов). По сравнению с бронзами типа БрА10Ж3Мц2, сплав БрА11Ж6Н6 обладает значительно более высокой прочностью (650-720 МПа против 400-550 МПа) и твердостью (180-220 HB против 100-140 HB), что повышает износостойкость. В отличие от бронзографитовых материалов, этот сплав не требует наличия масляной пленки для эффективной работы. По сравнению со сталями и чугунами, БрА11Ж6Н6 обеспечивает лучшую прирабатываемость и более низкий коэффициент трения. Кроме того, материал обладает высокой коррозионной стойкостью, что важно для узлов, работающих в агрессивных средах.

Какие существуют ограничения при использовании бронзы БрА11Ж6Н6?

Несмотря на выдающиеся характеристики, применение бронзы БрА11Ж6Н6 имеет определенные ограничения. Во-первых, это высокая стоимость материала из-за значительного содержания дорогостоящих легирующих элементов (никеля и алюминия). Во-вторых, повышенная твердость и прочность затрудняют механическую обработку, снижая производительность и увеличивая износ инструмента. В-третьих, значительная усадка при литье (2,0-2,2%) усложняет получение точных размеров отливок и может приводить к образованию усадочных дефектов. Также следует учитывать, что при работе в условиях ударных нагрузок материал может проявлять повышенную хрупкость. В агрессивных кислых средах коррозионная стойкость снижается. При температурах выше 350°C происходит деградация механических свойств. Наконец, в паре трения с мягкими материалами (алюминиевые сплавы, некоторые пластики) возможен повышенный износ контртела.

Заключение

Бронза марки БрА11Ж6Н6 является высокопрочным жаростойким сплавом, сочетающим в себе превосходные механические свойства, высокую коррозионную стойкость и отличные антифрикционные характеристики. Благодаря комплексному легированию алюминием, железом и никелем этот материал способен эффективно работать при температурах до 350°C, сохраняя высокую прочность и износостойкость.

Особую ценность представляет применение бронзы БрА11Ж6Н6 для изготовления высоконагруженных деталей энергетического и металлургического оборудования, компонентов турбин, подшипников прокатных станов и других ответственных узлов, работающих в сложных условиях. Несмотря на технологические сложности при литье и обработке, этот материал обеспечивает исключительную надежность и долговечность деталей в экстремальных условиях эксплуатации.

Компания "ОборонСпецСплав" предлагает бронзу марки БрА11Ж6Н6 в различных формах поставки с полным комплектом сопроводительной документации. Наши технические специалисты готовы предоставить консультации по оптимальному применению этого материала для конкретных задач и условий эксплуатации.

Данная статья составлена на основе технической документации ГОСТ 493-79 и практического опыта специалистов компании "ОборонСпецСплав" в области применения высоколегированных бронз в различных отраслях промышленности.
