Алюминиевый сплав В96 - характеристики, свойства и области применения

Алюминий марки В96 представляет собой высоколегированный деформируемый сплав системы Al-Zn-Mg-Cu, относящийся к группе авиационных дюралюминиев сверхвысокой прочности. Производство данного сплава регламентируется ГОСТ 4784-2019 (ранее ГОСТ 4784-97). Благодаря уникальному сочетанию легирующих элементов и специальным режимам термической обработки, В96 обладает исключительными прочностными характеристиками, превосходящими большинство других алюминиевых сплавов, что делает его незаменимым материалом для изготовления высоконагруженных конструкций в авиационной, ракетно-космической и других высокотехнологичных отраслях промышленности.

Расшифровка марки В96

В обозначении марки сплава В96:

• В - указывает на принадлежность к высокопрочным деформируемым алюминиевым сплавам (дюралюминам повышенной прочности)
• 96 - условный числовой индекс, обозначающий порядковый номер сплава в данной серии

Необходимо отметить, что распространенная трактовка "96" как процентного содержания чистого алюминия является ошибочной. Фактическое содержание алюминия в сплаве В96 составляет около 83-86%, а цифра "96" является лишь условным номером, присвоенным при разработке сплава.

В зависимости от состояния и вида термической обработки к обозначению марки могут добавляться дополнительные буквы и цифры:

• В96Ц - модификация с добавлением циркония для улучшения структуры и повышения жаропрочности
• В96-Т1 - закалка и естественное старение
• В96-Т2 - закалка и искусственное старение на максимальную прочность
• В96-Т3 - закалка и искусственное старение на оптимальное сочетание прочности и коррозионной стойкости
• В96-КТ2 - ковка, закалка и искусственное старение
• В96-ПТ - плакированный, закаленный и состаренный

Химический состав алюминиевого сплава В96

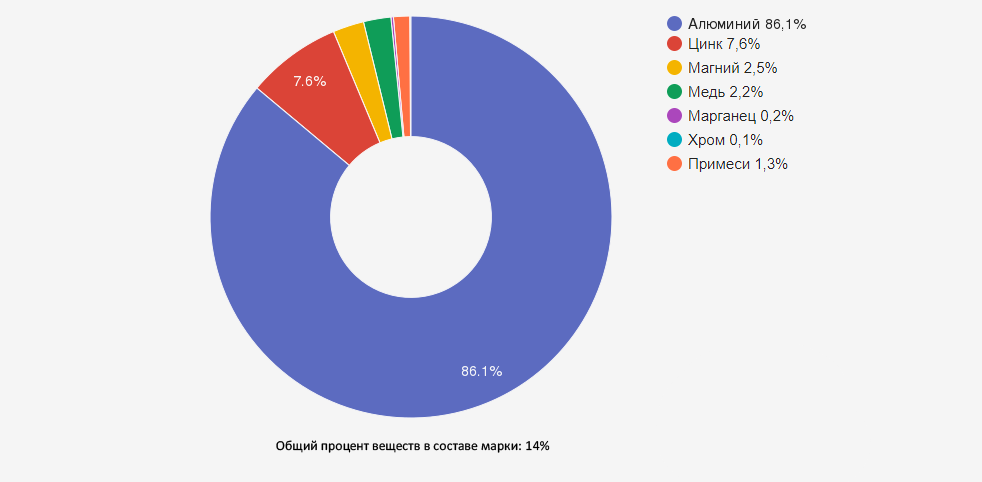

Согласно требованиям ГОСТ 4784-2019, химический состав сплава В96 включает следующие элементы:

Отличительной особенностью сплава В96 является высокое содержание цинка (7,6-8,6%) в сочетании с магнием и медью, что обеспечивает формирование сложных интерметаллидных фаз при термической обработке, приводящих к значительному упрочнению материала. Благодаря тщательному контролю содержания легирующих элементов и примесей, а также специально разработанным режимам термической обработки, достигаются уникальные механические характеристики, недоступные для большинства других алюминиевых сплавов.

Механические свойства алюминиевого сплава В96

Сплав В96 обладает исключительно высокими механическими характеристиками, что делает его одним из самых прочных алюминиевых сплавов, доступных для промышленного применения:

Сплав В96 характеризуется чрезвычайно высоким соотношением прочности к весу (удельной прочностью), что делает его особенно ценным для конструкций, где критически важно снижение массы при сохранении высоких показателей прочности. При этом необходимо учитывать относительно низкую пластичность материала (относительное удлинение 5-7%), что требует специальных подходов при проектировании и изготовлении деталей.

Термическая обработка и технологические особенности

Сплав В96 относится к термически упрочняемым алюминиевым сплавам, и его исключительные механические свойства достигаются благодаря специальным режимам термической обработки:

1. Закалка - нагрев до температуры 460-480°C с последующим быстрым охлаждением в воде. Этот процесс обеспечивает формирование пересыщенного твердого раствора легирующих элементов в алюминиевой матрице.
2. Естественное старение - выдержка при комнатной температуре в течение 5-7 суток после закалки для частичного распада пересыщенного твердого раствора.
3. Искусственное старение - нагрев до температуры 120-130°C и выдержка в течение 18-24 часов. Данный процесс обеспечивает оптимальное выделение упрочняющих фаз и достижение максимальной прочности.
4. Двухступенчатое старение - специальный режим, включающий выдержку при 120°C в течение 3-5 часов с последующим нагревом до 170-180°C на 4-6 часов, что позволяет достичь оптимального сочетания прочности и коррозионной стойкости.

Технологические особенности обработки сплава В96 включают:

• Горячая деформация - осуществляется при температуре 360-440°C и требует тщательного контроля параметров процесса из-за узкого температурного интервала обработки.
• Холодная деформация - имеет существенные ограничения из-за высокой прочности и низкой пластичности материала. Применяется преимущественно для финальной калибровки размеров изделий и создания нагартовки.
• Обрабатываемость резанием - благодаря высокому содержанию цинка, сплав В96 обладает лучшей обрабатываемостью по сравнению с другими высокопрочными алюминиевыми сплавами, однако требует использования специализированного инструмента и оптимальных режимов обработки.
• Свариваемость - сплав В96 имеет ограниченную свариваемость традиционными методами (дуговая, газовая сварка) из-за склонности к образованию горячих трещин и значительной потери прочности в зоне термического влияния.
• Плакирование - для повышения коррозионной стойкости применяется плакирование (нанесение тонкого слоя более коррозионностойкого алюминиевого сплава на поверхность изделия в процессе производства).

Специальные технологические приемы, такие как мягкая закалка (закалка при пониженных температурах) и контролируемое старение, позволяют улучшить коррозионную стойкость материала при сохранении высоких прочностных характеристик, что существенно расширяет возможности его применения.

Коррозионная стойкость

Сплав В96, как и другие высоколегированные алюминиевые сплавы системы Al-Zn-Mg-Cu, имеет определенные особенности в отношении коррозионной стойкости:

• Общая коррозия - в обычных атмосферных условиях сплав обладает удовлетворительной стойкостью к равномерной коррозии благодаря формированию защитной оксидной пленки на поверхности.
• Межкристаллитная коррозия - сплав подвержен межкристаллитной коррозии, особенно в состоянии максимальной прочности (Т2), что связано с выделением интерметаллидных фаз по границам зерен при термической обработке.
• Коррозионное растрескивание - высокая склонность к коррозионному растрескиванию под напряжением является одним из основных недостатков сплава В96, особенно при эксплуатации во влажной атмосфере и морской среде.
• Контактная коррозия - при контакте с более электроположительными металлами (медь, нержавеющая сталь) может развиваться интенсивная гальваническая коррозия.

Для повышения коррозионной стойкости сплава В96 применяются следующие методы:

1. Плакирование - нанесение на поверхность изделия тонкого слоя (обычно 2-5% от общей толщины) более коррозионностойкого алюминиевого сплава (например, АД1 или АМг).
2. Специальные режимы термообработки - применение двухступенчатого старения или режима Т3 вместо Т2 для улучшения коррозионной стойкости при незначительном снижении прочности.
3. Анодирование - электрохимическое формирование на поверхности изделия защитной оксидной пленки толщиной 10-25 мкм.
4. Лакокрасочные покрытия - нанесение специальных грунтовок и эмалей, обеспечивающих надежную защиту от коррозии.
5. Комбинированная защита - применение многослойных систем защиты, включающих анодирование, грунтовку и окраску.

Правильный выбор метода антикоррозионной защиты и тщательное соблюдение технологии его применения позволяют существенно повысить долговечность изделий из сплава В96 даже при эксплуатации в неблагоприятных условиях.

Формы поставки алюминиевого сплава В96

Компания "ОборонСпецСплав" предлагает различные формы поставки сплава В96, соответствующие требованиям ГОСТ 4784-2019:

• Алюминиевые листы В96 - плоские прямоугольные полуфабрикаты толщиной от 0,5 до 10 мм, обладающие хорошими антикоррозионными свойствами, малым весом и легкостью механической обработки. Применяются для изготовления обшивки, силовых панелей и других элементов конструкций.
• Алюминиевые прутки (круги) В96 - сплошные профили круглого или квадратного сечения, обладающие высокой прочностью и стойкостью к коррозии. Используются для изготовления высоконагруженных деталей методом механической обработки.
• Алюминиевые полосы В96 - длинномерные изделия прямоугольного сечения, применяемые для производства различных деталей и элементов конструкций.
• Алюминиевая проволока В96 - используется для изготовления крепежных элементов, пружин и других деталей, требующих высокой прочности.
• Алюминиевые слитки (чушки) В96 - трапециевидные заготовки, которые используются для переплавки и изготовления других изделий или полуфабрикатов.

Материал может поставляться в различных состояниях термической обработки (Т1, Т2, Т3) в зависимости от требований к механическим свойствам и коррозионной стойкости. Также доступны плакированные варианты (В96-ПТ) с повышенной коррозионной стойкостью.

Все поставляемые полуфабрикаты сопровождаются необходимыми сертификатами качества, подтверждающими соответствие их химического состава и механических свойств требованиям нормативной документации.

Области применения алюминиевого сплава В96

Благодаря своим уникальным механическим характеристикам, сплав В96 находит применение в самых требовательных отраслях промышленности:

• Авиационная промышленность - изготовление силовых элементов конструкций самолетов и вертолетов (лонжеронов, шпангоутов, нервюр, силовой обшивки), работающих в условиях высоких нагрузок.
• Ракетно-космическая техника - производство корпусов ракетных двигателей, силовых элементов ракет-носителей, топливных баков и других компонентов, где критически важна высокая удельная прочность.
• Военная промышленность - изготовление бронезащиты, элементов конструкций военной техники, корпусов специальных устройств.
• Автомобилестроение - производство высоконагруженных деталей гоночных и спортивных автомобилей, элементов подвески, силовых конструкций кузова.
• Строительство - изготовление несущих конструкций для объектов с повышенными требованиями к прочности и снижению массы.
• Судостроение - производство силовых элементов конструкций быстроходных судов, гидрокрыльев, деталей силовых установок.

Сплав В96 особенно востребован для изготовления силовых наружных конструкций, подвергающихся высоким нагрузкам во время эксплуатации. Его применение позволяет значительно снизить массу конструкции при сохранении или даже повышении прочностных характеристик по сравнению с традиционными материалами.

Преимущества и недостатки сплава В96

Преимущества:

• Сверхвысокая прочность (предел прочности до 700 МПа) - один из самых прочных алюминиевых сплавов;
• Исключительная удельная прочность, превосходящая многие стали и титановые сплавы;
• Хорошая обрабатываемость резанием благодаря высокому содержанию цинка;
• Высокая электро- и теплопроводность;
• Хорошие литейные качества;
• Возможность значительного повышения коррозионной стойкости путем плакирования и специальных режимов термообработки;
• Сохранение механических свойств при умеренно повышенных температурах (до 120-150°C).

Недостатки:

• Низкая пластичность (относительное удлинение 5-7%), ограничивающая возможности холодной деформации;
• Высокая склонность к коррозионному растрескиванию под напряжением;
• Ограниченная свариваемость традиционными методами;
• Склонность к межкристаллитной коррозии;
• Необходимость сложной термической обработки для достижения оптимальных свойств;
• Более высокая стоимость по сравнению с другими алюминиевыми сплавами;
• Высокая чувствительность к концентраторам напряжений и механическим повреждениям.

Сравнение сплава В96 с другими высокопрочными алюминиевыми сплавами

Для правильного выбора материала при проектировании конструкций важно понимать отличия сплава В96 от других высокопрочных алюминиевых сплавов:

Как видно из сравнения, сплав В96 обладает наивысшими прочностными характеристиками среди представленных сплавов, но уступает им по пластичности и коррозионной стойкости. Это определяет его специфическую нишу применения - изготовление особо ответственных силовых конструкций, где приоритетом является максимальная удельная прочность.

Особенности обработки и рекомендации по применению

При проектировании и изготовлении изделий из сплава В96 необходимо учитывать следующие особенности и рекомендации:

1. Термическая обработка:
   • Точное соблюдение температурно-временных параметров закалки и старения;
   • Минимизация времени между закалкой и искусственным старением для предотвращения естественного старения;
   • Применение двухступенчатого старения для повышения коррозионной стойкости;
   • Контроль деформаций при закалке, особенно для крупногабаритных и тонкостенных изделий.
2. Механическая обработка:
   • Использование острого инструмента и оптимальных режимов резания;
   • Применение эффективного охлаждения для предотвращения перегрева материала;
   • Минимизация вибраций и обеспечение жесткого закрепления заготовок;
   • Учет высоких внутренних напряжений, которые могут приводить к деформации детали после механической обработки.
3. Соединение деталей:
   • Предпочтение механическим методам соединения (клепка, болтовые соединения);
   • При необходимости сварки - применение специальных технологий (сварка трением с перемешиванием, электронно-лучевая сварка);
   • Использование высокопрочных клеевых соединений как альтернативы или дополнения к механическим соединениям;
   • Контроль гальванической совместимости соединяемых материалов.
4. Антикоррозионная защита:
   • Обязательное применение эффективных систем защиты от коррозии;
   • Использование плакированных вариантов материала для ответственных конструкций;
   • Применение многослойных защитных систем (анодирование + грунтовка + окраска) для изделий, эксплуатируемых в агрессивных средах;
   • Исключение застойных зон, где может скапливаться влага;
   • Регулярный контроль состояния защитных покрытий в процессе эксплуатации.
5. Конструирование изделий:
   • Исключение острых углов, концентраторов напряжений и резких переходов сечений;
   • Обеспечение равномерного распределения нагрузок по всей конструкции;
   • Учет высокой чувствительности материала к дефектам и повреждениям;
   • Применение запасов прочности с учетом возможной деградации свойств при длительной эксплуатации;
   • Проектирование с учетом возможных коррозионных повреждений и их влияния на несущую способность.

Тщательное соблюдение этих рекомендаций позволяет максимально эффективно использовать уникальные свойства сплава В96 и создавать надежные конструкции с исключительно высокой удельной прочностью.

Вопросы и ответы (FAQ)

Вопрос: В чем основное отличие сплава В96 от более распространенного В95?
Ответ: Основное отличие заключается в химическом составе и механических характеристиках. В96 содержит больше цинка (7,6-8,6% против 5,0-7,0% в В95) и меди, что обеспечивает более высокую прочность (на 50-100 МПа выше). При этом В96 имеет меньшую пластичность и коррозионную стойкость, требует более строгого соблюдения технологии производства и обработки. Выбор между этими сплавами зависит от приоритетов в конкретном применении: если критична максимальная прочность – оптимален В96, если важнее технологичность и коррозионная стойкость – предпочтительнее В95.

Вопрос: Возможна ли сварка деталей из сплава В96?
Ответ: Традиционные методы сварки плавлением (дуговая, газовая) для сплава В96 имеют существенные ограничения из-за высокой склонности к образованию горячих трещин и значительного снижения прочности в зоне термического влияния. Однако существуют специальные технологии, позволяющие соединять детали из этого сплава: сварка трением с перемешиванием (FSW), электронно-лучевая и лазерная сварка. При этом после сварки обычно требуется термическая обработка для восстановления механических свойств. Во многих случаях для соединения деталей из В96 предпочтительнее использовать клепку, болтовые соединения или высокопрочное склеивание.

Вопрос: Как долго сохраняет свои свойства сплав В96 при эксплуатации в различных условиях?
Ответ: Долговечность сплава В96 сильно зависит от условий эксплуатации и качества антикоррозионной защиты. В неагрессивной атмосфере с надлежащей защитой сплав может сохранять свои механические свойства десятилетиями. При эксплуатации во влажных условиях и при переменных нагрузках возможна деградация свойств из-за коррозионного растрескивания под напряжением. Плакированные варианты (В96-ПТ) с качественной системой покрытий имеют значительно более высокую долговечность. Для ответственных конструкций рекомендуется проводить периодический неразрушающий контроль для выявления возможных дефектов на ранней стадии.

Вопрос: Какие новые модификации сплава В96 существуют и в чем их преимущества?
Ответ: Основной современной модификацией является сплав В96Ц, в который добавлен цирконий (0,10-0,18%) для улучшения структуры и повышения жаропрочности. Эта модификация обладает лучшим сопротивлением рекристаллизации, пониженной чувствительностью к концентраторам напряжений и улучшенными высокотемпературными свойствами. Кроме того, разрабатываются экспериментальные варианты с добавками скандия и других редкоземельных металлов, которые позволяют дополнительно повысить прочность и коррозионную стойкость. Эти модификации находят применение в наиболее ответственных конструкциях авиационной и космической техники нового поколения.

Вопрос: Можно ли использовать сплав В96 для производства бронезащиты?
Ответ: Сплав В96 может применяться в составе комбинированной (композитной) брони благодаря своей высокой прочности и относительно малому весу. Однако как самостоятельный материал для защиты от кинетических боеприпасов он уступает специализированным броневым сталям и титановым сплавам из-за недостаточной пластичности и высокой хрупкости при динамических нагрузках. Тем не менее, В96 успешно используется для изготовления элементов противоосколочной защиты, корпусов защищенной техники и приборов, а также в конструкциях, где требуется высокая удельная прочность в сочетании с противопульной или противоосколочной стойкостью.

Заключение

Алюминиевый сплав В96 представляет собой один из наиболее прочных деформируемых алюминиевых сплавов, доступных для промышленного применения. Благодаря высокому содержанию цинка, магния и меди, а также специальным режимам термической обработки, он обладает исключительными прочностными характеристиками с пределом прочности до 700 МПа и пределом текучести до 650 МПа.

Уникальное сочетание высокой прочности и малого удельного веса делает В96 незаменимым материалом для изготовления ответственных силовых конструкций в авиационной, ракетно-космической и других высокотехнологичных отраслях промышленности, где критически важно снижение массы при сохранении или повышении несущей способности конструкций.

Несмотря на определенные технологические ограничения, связанные с относительно низкой пластичностью, ограниченной свариваемостью и склонностью к коррозионному растрескиванию, при правильном проектировании, изготовлении и защите материал обеспечивает высокие эксплуатационные характеристики и долговечность изделий.

Компания "ОборонСпецСплав" предлагает широкий ассортимент полуфабрикатов из сплава В96 в различных формах поставки и состояниях термической обработки, соответствующих требованиям ГОСТ 4784-2019, для применения в самых ответственных конструкциях, где на первый план выходят требования к максимальной удельной прочности и минимальной массе.
