Сталь марки Д представляет собой качественный углеродистый конструкционный сплав нормальной прочности, обладающий сбалансированным комплексом эксплуатационных и технологических характеристик. Данный материал широко применяется в судостроении и трубной промышленности благодаря своим уникальным свойствам и надежности в эксплуатации. Компания "ОборонСпецСплав" предлагает различные виды металлопроката из стали Д, соответствующие требованиям действующих отраслевых стандартов.
Расшифровка маркировки стали Д
В системе классификации российских сталей буква "Д" в маркировке указывает на присутствие в составе сплава меди (латинское обозначение - Cuprum) в количестве менее 1%. Отсутствие цифр перед буквой свидетельствует о том, что содержание углерода в стали также составляет менее 1%. Это относит сталь Д к категории низко- и среднеуглеродистых конструкционных сплавов, которые характеризуются оптимальным сочетанием прочности и пластичности.

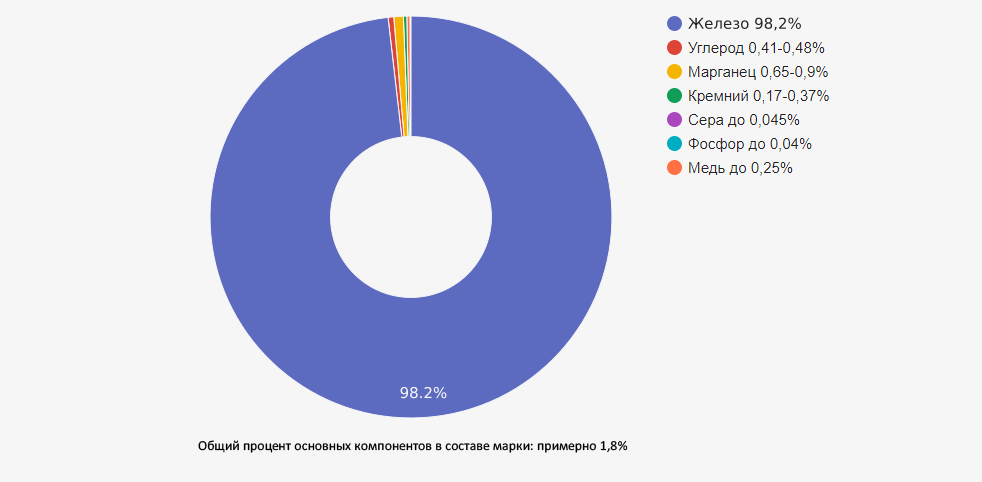

Химический состав стали Д

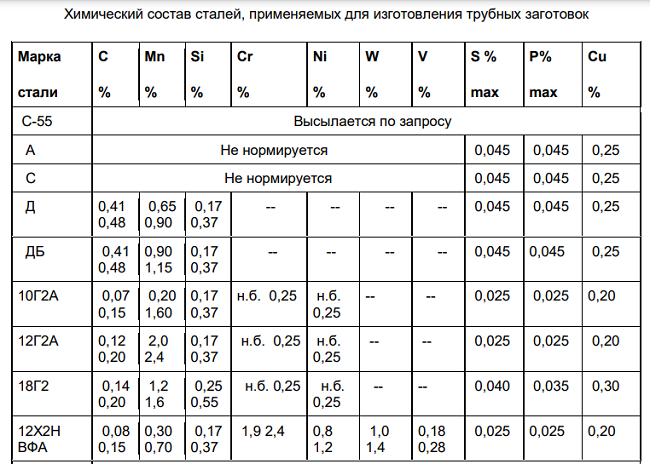

Химический состав стали Д регламентируется отраслевым стандартом ОСТ 14-21-77 и включает следующие элементы:
| Элемент | Содержание, % | Влияние на свойства |
|---|---|---|
| Железо (Fe) | основа (≈97-98) | Основной элемент, определяющий металлические свойства сплава, формирует кристаллическую решетку и обеспечивает базовые механические характеристики |
| Углерод (C) | 0,41-0,48 | Повышает прочность и твердость, снижает пластичность и ударную вязкость |
| Марганец (Mn) | 0,65-0,90 | Улучшает прокаливаемость, увеличивает предел текучести и прочности |
| Кремний (Si) | 0,17-0,37 | Повышает упругие свойства, улучшает окалиностойкость |
| Медь (Cu) | ≤ 0,25 | Повышает атмосферостойкость и коррозионную стойкость |
| Сера (S) | ≤ 0,045 | Вредная примесь, снижающая пластичность и прочность при повышенных температурах |
| Фосфор (P) | ≤ 0,040 | Вредная примесь, вызывающая хладноломкость металла |
| Хром (Cr) | ≤ 0,30 | Повышает прокаливаемость и коррозионную стойкость |
| Никель (Ni) | ≤ 0,30 | Улучшает механические свойства и коррозионную стойкость |
Тщательно подобранное соотношение легирующих элементов обеспечивает сбалансированный комплекс физико-механических свойств стали Д, что делает ее оптимальным выбором для изготовления ответственных конструкций, эксплуатируемых в условиях средних нагрузок.
Механические свойства стали Д
Сталь марки Д относится к категории конструкционных сплавов нормальной прочности и характеризуется следующими механическими свойствами в нормализованном состоянии:
| Характеристика | Значение |
|---|---|
| Предел прочности (σв), МПа | 550-650 |
| Предел текучести (σт), МПа | 320-380 |
| Относительное удлинение (δ), % | 12-16 |
| Относительное сужение (ψ), % | 35-45 |
| Твердость по Бринеллю, HB | 187-217 |
| Ударная вязкость (KCU), Дж/см² | 40-60 |
После термической обработки (улучшения) механические характеристики стали Д могут быть значительно повышены, что позволяет использовать данный материал для изготовления деталей, работающих в условиях повышенных нагрузок.
Физические свойства стали Д
Физические свойства стали Д определяют её поведение при эксплуатации в различных условиях:
| Характеристика | Значение |
|---|---|
| Плотность, г/см³ | 7,82-7,85 |
| Температура плавления, °C | 1450-1500 |
| Коэффициент теплового расширения (при 20°C), 10⁻⁶ °C⁻¹ | 11,7-12,5 |
| Теплопроводность (при 20°C), Вт/(м·°C) | 44-48 |
| Удельное электрическое сопротивление, Ом·мм²/м | 0,14-0,18 |
| Модуль упругости, ГПа | 190-210 |
Особенности термической обработки
Для достижения оптимальных эксплуатационных характеристик сталь Д подвергают различным видам термической обработки:
- Отжиг — проводится при температуре 720-750°C с последующим медленным охлаждением в печи. Данный процесс снижает твердость и внутренние напряжения, повышает пластичность и улучшает обрабатываемость стали резанием.
- Нормализация — нагрев до 840-860°C с последующим охлаждением на воздухе. Формирует однородную мелкозернистую структуру.
- Закалка — нагрев до 820-840°C с охлаждением в воде или масле. Повышает твердость до 45-50 HRC.
- Отпуск — в зависимости от требуемых свойств проводят при температуре:
- 150-200°C — для сохранения высокой твердости;
- 300-400°C — для снятия внутренних напряжений;
- 500-600°C — для получения сбалансированного комплекса механических свойств.
- Улучшение — комплексная термообработка, включающая закалку с последующим высоким отпуском (550-600°C), что обеспечивает оптимальное сочетание прочности и вязкости.
Технологические особенности и свариваемость
Сталь марки Д обладает рядом технологических преимуществ, которые определяют области её применения:
- Свариваемость — изделия из стали Д свариваются преимущественно контактно-точечной сваркой (КТС), что обусловлено её химическим составом и свойствами. При необходимости применения дуговой сварки требуется предварительный подогрев до 200-250°C и последующая термическая обработка сварного соединения.
- Обрабатываемость резанием — в нормализованном состоянии сталь Д обладает удовлетворительной обрабатываемостью (40-45% по отношению к эталону).
- Деформируемость — сталь Д хорошо поддается горячей пластической деформации при температурах 1050-1180°C.
- Отсутствие флокеночувствительности — сталь не склонна к образованию хлопьевидных трещин (флокенов) внутри и на поверхности изделий.
- Отсутствие отпускной хрупкости — сталь Д не подвержена снижению ударной вязкости при медленном охлаждении после отпуска.
Совокупность данных характеристик обеспечивает высокую технологичность и надежность изделий из стали Д в различных условиях эксплуатации.
Области применения стали Д
Благодаря своим техническим характеристикам сталь марки Д находит широкое применение в различных отраслях промышленности:
- Трубная промышленность — производство трубных заготовок для бесшовных труб, эксплуатируемых в условиях средних нагрузок;
- Судостроение — изготовление сварных конструкций корпусов судов, палубных механизмов и других элементов судовых сооружений;
- Машиностроение — производство деталей средненагруженных механизмов (валы, оси, шестерни);
- Строительство — изготовление металлоконструкций для промышленного и гражданского строительства;
- Энергетика — производство элементов трубопроводов и теплообменных аппаратов.
Универсальность свойств и доступность делают сталь Д востребованным материалом во многих сферах промышленного производства.
Формы поставки
Компания "ОборонСпецСплав" осуществляет поставку металлопроката из стали Д в следующих формах:
- Листовой прокат — горячекатаные и холоднокатаные листы толщиной от 0,8 до 160 мм;
- Сортовой прокат — круги диаметром от 10 до 300 мм, квадраты со стороной от 10 до 250 мм;
- Фасонный прокат — угловой, швеллеры, двутавры различных типоразмеров;
- Трубы — бесшовные горячедеформированные трубы различных диаметров;
- Поковки — изготовленные в соответствии с индивидуальными требованиями заказчика.
Весь поставляемый металлопрокат сопровождается сертификатами качества, подтверждающими соответствие требованиям ОСТ 14-21-77.
Аналоги стали Д
При проектировании и производстве изделий часто возникает необходимость в подборе аналогов для замены основного материала. В качестве отечественных аналогов стали Д могут быть рассмотрены следующие марки:
| Марка стали | Стандарт | Особенности |
|---|---|---|
| 45 | ГОСТ 1050-88 | Близка по содержанию углерода, но имеет меньшее содержание марганца |
| 40Х | ГОСТ 4543-71 | Содержит хром в качестве легирующего элемента, обладает повышенной прокаливаемостью |
| Ст5пс | ГОСТ 380-2005 | Имеет меньшее содержание углерода, более пластична |
| 09Г2С | ГОСТ 19281-89 | Низкоуглеродистая марганцовистая сталь с повышенной прочностью |
Среди зарубежных аналогов стали Д можно выделить:
| Страна | Марка | Стандарт |
|---|---|---|
| Германия | C45E | DIN 17200 |
| США | 1045 | AISI/SAE |
| Япония | S45C | JIS G4051 |
| Китай | 45 | GB 699 |
При выборе аналогов необходимо учитывать не только химический состав, но и механические свойства, а также технологические особенности материала.
Преимущества и недостатки стали Д
Преимущества:
- Высокая технологичность при горячей пластической деформации;
- Отсутствие флокеночувствительности;
- Отсутствие склонности к отпускной хрупкости;
- Хорошее сочетание прочности и пластичности;
- Доступность и относительно невысокая стоимость;
- Удовлетворительная обрабатываемость резанием.
Недостатки:
- Ограниченная свариваемость (предпочтительно применение контактно-точечной сварки);
- Относительно невысокая коррозионная стойкость;
- Склонность к образованию закалочных трещин при неправильной термообработке;
- Средние показатели ударной вязкости при пониженных температурах;
- Необходимость защитных покрытий при эксплуатации в агрессивных средах.
Часто задаваемые вопросы (FAQ)
Чем отличается сталь Д от других конструкционных сталей?
Сталь Д отличается сбалансированным содержанием углерода (0,41-0,48%) и марганца (0,65-0,90%), а также наличием меди (до 0,25%), что обеспечивает оптимальное сочетание прочности, пластичности и технологичности. Особенностями данной марки являются отсутствие флокеночувствительности и склонности к отпускной хрупкости, что повышает надежность изделий в эксплуатации.
Можно ли использовать сталь Д для изготовления деталей, работающих при отрицательных температурах?
Сталь Д не рекомендуется для изготовления деталей, эксплуатируемых при температурах ниже -40°C, поскольку при пониженных температурах происходит существенное снижение ударной вязкости. Для конструкций, работающих в условиях пониженных температур, предпочтительнее использовать низколегированные стали с повышенным содержанием марганца и никеля, например, 09Г2С или 10ХСНД.
Какой вид термообработки рекомендуется для повышения прочности изделий из стали Д?
Для повышения прочностных характеристик изделий из стали Д рекомендуется улучшение — комплексная термообработка, включающая закалку с 820-840°C в масле с последующим высоким отпуском при 550-600°C. Данный режим обеспечивает оптимальное сочетание прочности, пластичности и ударной вязкости.
Возможно ли применение дуговой сварки для соединения деталей из стали Д?
Дуговая сварка деталей из стали Д возможна, но требует соблюдения специальных технологических мероприятий: предварительный подогрев до 200-250°C, использование низководородных электродов, замедленное охлаждение сварного соединения и последующую термическую обработку (отпуск при 600-650°C). Однако предпочтительным способом соединения деталей из стали Д является контактно-точечная сварка, обеспечивающая более высокое качество сварного соединения.
Какие основные формы поставки трубной заготовки из стали Д?
Трубная заготовка из стали Д поставляется преимущественно в виде круглых слитков диаметром от 100 до 350 мм и длиной от 2 до 6 метров, а также в виде горячекатаных трубных заготовок (штрипсов) различных размеров. Вся продукция сопровождается сертификатами качества, подтверждающими соответствие требованиям ОСТ 14-21-77.
Заключение
Сталь марки Д представляет собой качественный углеродистый конструкционный сплав, обладающий сбалансированным комплексом механических и технологических свойств. Благодаря отсутствию флокеночувствительности и склонности к отпускной хрупкости, данный материал обеспечивает высокую надежность изделий в эксплуатации. Основными областями применения стали Д являются трубная промышленность и судостроение, где требуется сочетание прочности, технологичности и доступности материала.
Компания "ОборонСпецСплав" предлагает широкий ассортимент металлопроката из стали Д в различных формах поставки, соответствующего требованиям ОСТ 14-21-77. Наши специалисты готовы оказать консультационную поддержку по вопросам выбора и применения данного материала для решения конкретных производственных задач.
Данная статья составлена с использованием информации из отраслевого стандарта ОСТ 14-21-77, регламентирующего требования к стали марки Д, а также на основе многолетнего практического опыта инженеров-металлургов и технологов компании "ОборонСпецСплав", специализирующихся на производстве и обработке различных марок конструкционных сталей.
