Материал хорошо сваривается всеми основными видами сварки (ручной дуговой, автоматической) без каких-либо ограничений, не требуя предварительного подогрева или последующей термообработки сварного шва. Сталь 15 не проявляет склонности к флокенообразованию (внутренним дефектам типа трещин) и не подвержена отпускной хрупкости, сохраняя свою вязкость после термической обработки. Рабочий диапазон температур для деталей из стали 15 составляет от -40 °C до +450 °C.
Расшифровка маркировки стали 15
- 15: Число указывает на среднее содержание углерода в сотых долях процента, то есть примерно 0.15%.
- Отсутствие дополнительных буквенных обозначений после числа указывает на то, что сталь является углеродистой качественной, не легированной в значительных количествах другими элементами, и не имеет специальных свойств, обозначаемых буквами (как, например, "КП" - кипящая, "ПС" - полуспокойная, "А" - автоматная, "Ю" - с алюминием). Сталь 15 обычно поставляется как спокойная (полностью раскисленная), хотя стандарт может допускать и полуспокойный вариант (15ПС).
- В технической документации может также встречаться обозначение "Ст. 15".

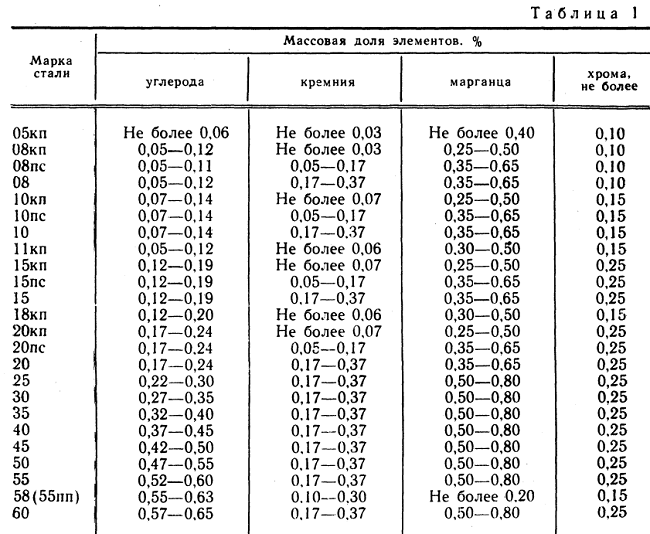

Химический состав стали 15 (согласно ГОСТ 1050-88)
Химический состав определяет основные свойства стали. Для марки 15 он регламентируется ГОСТ 1050-88 (и его актуальной версией ГОСТ 1050-2013).
| C (Углерод) | Si (Кремний) | Mn (Марганец) | Ni (Никель) | S (Сера) | P (Фосфор) | Cr (Хром) | Cu (Медь) | As (Мышьяк) |
|---|---|---|---|---|---|---|---|---|
| 0.12 - 0.19 | 0.17 - 0.37 | 0.35 - 0.65 | не более 0.30 | не более 0.040 | не более 0.035 | не более 0.25 | не более 0.30 | не более 0.08 |
Влияние основных элементов на свойства:
- Углерод (C): Находясь в диапазоне 0.12-0.19%, углерод обеспечивает несколько большую прочность и твердость по сравнению с маркой 08, но сохраняет очень хорошую пластичность и отличную свариваемость.
- Кремний (Si) и Марганец (Mn): Присутствуют в стандартных для качественных конструкционных сталей количествах (0.17-0.37% Si, 0.35-0.65% Mn). Они используются для раскисления стали (удаления кислорода), а также способствуют повышению прочности и износостойкости. Марганец также нейтрализует вредное влияние серы.
- Сера (S) и Фосфор (P): Являются вредными примесями, ухудшающими пластичность и вязкость (особенно при низких температурах для фосфора и высоких для серы). Их содержание ограничено (≤ 0.040% и ≤ 0.035% соответственно).
- Хром (Cr), Никель (Ni), Медь (Cu): Обычно являются остаточными элементами. В указанных пределах (≤ 0.25% Cr, ≤ 0.30% Ni, ≤ 0.30% Cu) их влияние на свойства незначительно.
Механические свойства стали 15
Механические свойства стали 15 существенно зависят от вида проката и термической обработки.
| Сортамент (ГОСТ) | Размеры (мм) | Термообработка / Состояние | σT (Предел текучести), МПа | σB (Предел прочности), МПа | δ5 (Отн. удлинение), % | ψ (Отн. сужение), % | KCU (Ударная вязкость), кДж/м² |
|---|---|---|---|---|---|---|---|
| Прокат горячекатаный (ГОСТ 1050-88) | до 80 | Нормализация | ≥ 225 | ≥ 370 | ≥ 27 | ≥ 55 | См. ниже |
| Прокат калиброванный (ГОСТ 1050-88) | - | Нагартованный | - | ≥ 440 | ≥ 8 | ≥ 45 | - |
| Прокат калиброванный (ГОСТ 1050-88) | - | Отожженный / Высокоотпущенный | - | ≥ 340 | ≥ 23 | ≥ 55 | См. ниже |
| Лист горячекатаный (ГОСТ 4041-71) | 4 - 14 | После термообработки | - | 320 - 440 | ≥ 30 | - | - |
| Трубы горячедеформированные (ГОСТ 5005-82) | - | - | ≥ 430 | ≥ 510 | ≥ 8 | - | - |
| Лента (ГОСТ 2284-79) | - | Отожженная | - | 310 - 490 | ≥ 20 | - | - |
| Лента (ГОСТ 2284-79) | - | Нагартованная | - | 440 - 780 | - | - | - |
Твердость стали 15
| Сортамент (ГОСТ) | Состояние | Твердость HB, МПа (HB) |
|---|---|---|
| Прокат горячекатаный (ГОСТ 1050-88) | Горячекатаный | ≤ 149 |
| Прокат калиброванный (ГОСТ 1050-88) | Отожженный / Высокоотпущенный | ≤ 149 |
| Прокат калиброванный (ГОСТ 1050-88) | Нагартованный | ≤ 197 |
| Лист (ГОСТ 4041-71) | После термообработки | ≤ 121 |
| Лист толстый / Полоса (ГОСТ 1577-93) | Отожженный / Высокоотпущенный | ≤ 143 |
| Пруток горячекатаный (ГОСТ 10702-78) | Горячекатаный | ≤ 125 |
Ударная вязкость стали 15 (KCU)
Сталь 15 демонстрирует удовлетворительную ударную вязкость, в том числе при отрицательных температурах, особенно после нормализации.
| Термообработка / Состояние | Температура испытания, °C | |||
|---|---|---|---|---|
| +20°C | -20°C | -40°C | -60°C | |
| Горячекатаное | 730 - 1130 (73-113) | 750 - 860 (75-86) | 140 - 260 (14-26) | ≥ 160 (≥ 16) |
| Отожженное | 820 - 840 (82-84) | 490 - 570 (49-57) | 140 - 350 (14-35) | ≥ 80 (≥ 8) |
| Нормализованное | ≥ 530-800 (≥ 53-80) | ≥ 660 (≥ 66) | ≥ 480-650 (≥ 48-65) | - |
Физические свойства стали 15
Физические свойства необходимы для инженерных расчетов.
| T, °C | E, 10-5 МПа (Модуль упругости) | a, 106 1/°C (Коэфф. линейного расширения) | λ, Вт/(м·°C) (Коэфф. теплопроводности) | ρ, кг/м³ (Плотность) | C, Дж/(кг·°C) (Удельная теплоемкость) | R, 109 Ом·м (Удельное электросопротивление) |
|---|---|---|---|---|---|---|
| 20 | 2.01 | - | 53 | 7850 | - | - |
| 100 | 1.92 | 12.4 | 53 | 7827 | 465 | 233 |
| 200 | 1.85 | 13.2 | 53 | 7794 | 486 | 296 |
| 300 | 1.76 | 13.9 | 49 | 7759 | 515 | 387 |
| 400 | 1.56 | 14.4 | 46 | 7724 | 532 | 487 |
| 500 | - | 14.8 | 43 | 7687 | 565 | 607 |
| 600 | - | 15.1 | 39 | 7648 | 586 | 753 |
| 700 | - | 15.3 | 36 | 7611 | 620 | 904 |
| 800 | - | 14.1 | 32 | 7599 | 691 | 1092 |
| 900 | - | 13.2 | 30 | 7584 | 708 | 1140 |
Технологические свойства и особенности стали 15
Свариваемость
Сталь 15 обладает отличной свариваемостью без ограничений. Сварка возможна любыми методами:
- РДС (ручная дуговая сварка)
- АДС (автоматическая дуговая сварка под флюсом и в защитных газах)
- КТС (контактная точечная сварка)
Нет необходимости в предварительном подогреве и последующей термообработке сварных соединений для большинства применений.
Обработка давлением
Благодаря низкому содержанию углерода сталь 15 очень пластична и хорошо поддается обработке давлением как в горячем, так и в холодном состоянии. Особенно ценится её пригодность для холодной штамповки.
Термообработка и Химико-термическая обработка (ХТО)
Сталь 15 может поставляться в горячекатаном, нормализованном или отожженном состоянии. Отжиг и нормализация применяются для снятия внутренних напряжений, измельчения зерна и улучшения однородности структуры.
Критические точки для термообработки:
| Ac1 | Ac3 | Ar3 | Ar1 |
|---|---|---|---|
| 735 | 860 | 840 | 685 |
Важной особенностью стали 15 является её пригодность для химико-термической обработки, в частности, для цементации (науглероживания). После цементации и последующей закалки с низким отпуском детали приобретают:
- Высокую твердость и износостойкость поверхностного слоя (за счет повышенного содержания углерода).
- Вязкую и относительно непрочную сердцевину (сохраняющую исходный низкоуглеродистый состав).
Это сочетание свойств идеально подходит для деталей, работающих на износ при одновременном восприятии динамических или изгибающих нагрузок (например, кулачки, рычаги, оси).
Флокеночувствительность
Сталь не чувствительна к образованию флокенов.
Склонность к отпускной хрупкости
Сталь 15 не склонна к отпускной хрупкости.
Основные формы поставки стали 15
Сталь 15 поставляется в широком ассортименте согласно различным стандартам:
- Сортовой прокат (круг, квадрат, шестигранник) по ГОСТ 1050-88, ГОСТ 2590, ГОСТ 2591, ГОСТ 2879.
- Калиброванный прокат (пруток) по ГОСТ 1050-88, ГОСТ 7417, ГОСТ 10702-78.
- Лист горячекатаный по ГОСТ 19903, ГОСТ 4041-71.
- Лист холоднокатаный по ГОСТ 19904.
- Плита и полоса толстолистовая по ГОСТ 1577-93, ГОСТ 19903, ГОСТ 103.
- Лента стальная по ГОСТ 2284-79.
- Трубы стальные бесшовные и сварные по ГОСТ 8731, ГОСТ 8732, ГОСТ 8733, ГОСТ 8734, ГОСТ 5005-82.
- Поковки и штампованные заготовки по ГОСТ 8479.
Области применения стали 15
Благодаря своим свойствам, сталь 15 находит применение в следующих областях:
- Машиностроение и приборостроение: Детали, изготавливаемые холодной штамповкой и гибкой; неответственные детали механизмов.
- Крепежные изделия (метизы): Болты, винты, гайки (в том числе после ХТО), крюки, оси, пальцы и другие детали, где важна высокая пластичность.
- Детали после цементации (ХТО): Рычаги, кулачки, валики, пальцы, шестерни и другие детали, требующие высокой поверхностной твердости и износостойкости при вязкой сердцевине.
- Строительство: Элементы металлоконструкций, не несущие высоких нагрузок, где важна хорошая свариваемость.
- Трубопроводы: Бесшовные и сварные трубы для различных целей, работающие при умеренных давлениях и температурах.
- Детали, эксплуатируемые в температурном диапазоне от -40°C до +450°C.
Аналоги стали 15
Отечественные аналоги (заменители):
- Сталь 10 (менее прочная, более пластичная)
- Сталь 20 (более прочная, менее пластичная)
Зарубежные аналоги:
| Страна/Стандарт | Марки аналогов |
|---|---|
| Германия (DIN, WNr) | C15 (1.0401), Ck15 (1.1141), Cq15, C15E (1.1141), RSt42-2 |
| Евросоюз (EN) | C15E (1.1141), C15E2C, 2C15 (1.1132) |
| Япония (JIS) | S15C, S15, S15CK, S17C |
| США (ASTM, AISI, SAE) | 1015 (G10150), 1016, 1017 (G10170), 1018, M1015, M1017 |
| Франция (AFNOR) | C18RR, XC12, XC15, XC18 |
| Англия (BS) | 040A15, 080M15, C15E |
| Италия (UNI) | C15, C16 |
| Испания (UNE) | C15E (F.1110), C15k, C16k (F.1511) |
| Китай (GB) | 15, H15A, ZG200-400 |
| Польша (PN) | 15 |
| Чехия (CSN) | 12020, 12023 |
| Венгрия (MSZ) | C15 |
| Болгария (BDS) | 15, C15 |
| Румыния (STAS) | OLC15, OLC15AT, OLC15X |
| Швеция (SS) | 1370 |
| Австрия (ONORM) | RC15 |
| Бельгия (NBN) | C16-2 |
| Швейцария (SNV) | Ck15 |
| Юж. Корея (KS) | SM15C, SM15CK |
Примечание: При подборе аналога всегда рекомендуется сверяться с полными текстами стандартов на предмет соответствия химического состава, механических свойств и назначения.
Стандарты и регламенты
Производство и свойства стали 15 и проката из неё регламентируются следующими стандартами:
- ГОСТ 1050-88: Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия. (Примечание: Действующей версией является ГОСТ 1050-2013, который заменяет ГОСТ 1050-88).
- ГОСТ 1050-2013: Металлопродукция из нелегированных конструкционных качественных и специальных сталей. Общие технические условия.
- ГОСТ 4041-71: Прокат листовой для холодной штамповки из углеродистой качественной конструкционной стали. Технические условия.
- ГОСТ 1577-93: Прокат толстолистовой и широкополосный из конструкционной качественной стали. Технические условия.
- ГОСТ 10702-78: Прокат из качественной конструкционной углеродистой и легированной стали для холодного выдавливания и высадки. Технические условия.
- ГОСТ 5005-82: Трубы стальные электросварные холоднодеформированные для карданных валов. Технические условия.
- ГОСТ 2284-79: Лента холоднокатаная из углеродистой конструкционной стали. Технические условия.
- ГОСТы на сортамент (ГОСТ 19903, 19904, 2590, 7417, 103, 8731, 8732 и др.).
Условные обозначения
Механические свойства:
- σB (sв): Предел кратковременной прочности (временное сопротивление разрыву), МПа.
- σT (sT): Предел текучести (условный или физический), МПа.
- δ5 (d5): Относительное удлинение после разрыва (на пятикратном образце), %.
- ψ (y): Относительное сужение после разрыва, %.
- HB: Твердость по Бринеллю, МПа (или безразмерная единица HB).
- KCU: Ударная вязкость на образцах с U-образным надрезом, кДж/м² или Дж/см².
Физические свойства:
- T: Температура, °C.
- E: Модуль упругости (Юнга), МПа.
- a: Коэффициент линейного теплового расширения, 1/°C.
- λ (l): Коэффициент теплопроводности, Вт/(м·°C).
- ρ (r): Плотность материала, кг/м³.
- C: Удельная теплоемкость, Дж/(кг·°C).
- R: Удельное электросопротивление, Ом·м.
Заключение
Сталь 15 является востребованным конструкционным материалом благодаря удачному сочетанию высокой пластичности, превосходной свариваемости, хорошей обрабатываемости давлением и пригодности для химико-термической обработки (цементации). Это делает её экономически эффективным решением для производства широкого спектра деталей: от простых штампованных изделий и крепежа до ответственных деталей машин, требующих износостойкой поверхности и вязкой сердцевины. Способность работать в широком диапазоне температур дополнительно расширяет области её применения.
Настоящая статья содержит информацию, представленную в указанных стандартах ГОСТ, и практический опыт работы с данной маркой стали сотрудников компании "ОборонСпецСплав".
